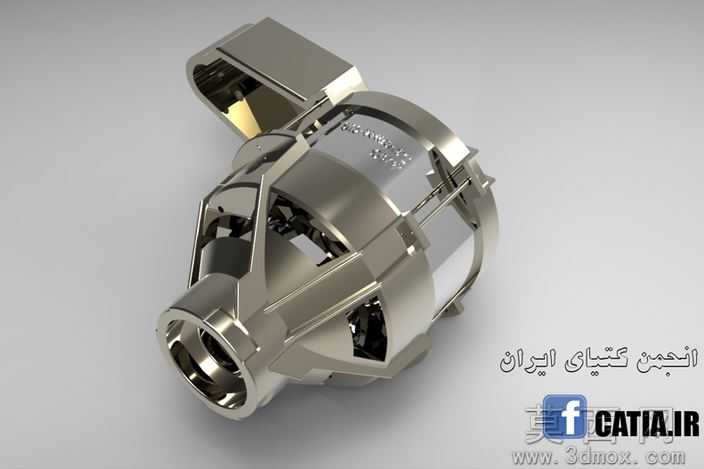

AEG涡轮式航空引擎结构三维设计

本作品为AEG引擎的三维结构设计成果，建模阶段依托三维参数化设计逻辑完成全部件的精准构建，首先对引擎的整体功能架构进行拆解，将整体结构划分为进气端、核心做功腔体、外部支撑框架、输出连接端四大功能模块，逐一完成每个模块下单个零件的草图绘制、特征拉伸、倒角切除、阵列装配等建模操作，确保每一处结构的尺寸比例符合真实动力装置的工程逻辑。在建模过程中，针对引擎外部的镂空式支撑框架，采用了多基准面协同建模的方式，先搭建框架的主受力筋条路径，再通过扫掠、布尔运算完成筋条间的镂空结构处理，既还原了该款引擎轻量化框架的设计特点，也保证了结构呈现的完整性；核心腔体部分则通过回转体特征构建主体轮廓，再对腔体内部的导流结构、安装卡位进行细节刻画，还原引擎核心做功区域的结构形态。材质与渲染阶段，针对引擎的金属材质特性进行了精细化参数调整，主体结构采用高反光航空铝合金材质，调整材质的粗糙度、金属度、反射率参数，模拟出航空金属部件经精密加工后的亮面金属质感，同时在金属表面添加细微的加工纹理贴图，避免材质呈现过于塑料化的失真效果；框架的边角位置做了轻微的磨损质感处理，提升模型的真实感。渲染环节采用三点布光方案，主光源从侧上方打亮引擎主体结构，突出金属表面的反光层次与结构棱线，辅助光源从另一侧补光消除暗部死黑，背光源勾勒引擎的整体轮廓，让模型与背景形成清晰的层次区分，最终渲染图清晰呈现出引擎每一处结构的衔接关系，从进气端的喇叭形接口到外部框架的镂空支撑结构，再到腔体表面的细节刻字，都得到了完整的视觉呈现。设计思路上，该模型优先保证结构的可识别性与工程合理性，没有做过度的艺术化夸张处理，所有结构设计都服务于引擎的动力传输、进气导流、支撑固定的核心功能，既可以作为动力机械结构学习的参考案例，也可用于相关机械场景的可视化展示素材，完整还原了该款AEG引擎的外观特征与核心结构布局，让观看者能够直观理解这类小型涡轮引擎的整体构造特点。
