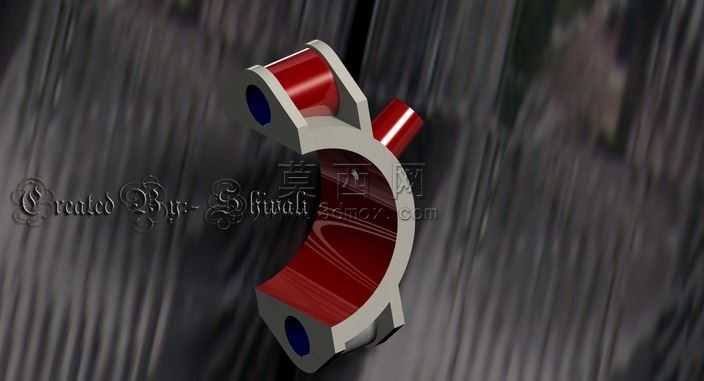

发动机连杆盖高精度三维结构设计

本次设计的连杆盖为发动机曲柄连杆机构的核心配套零件，建模过程以实际发动机连杆组件的装配配合需求为核心基准，首先梳理连杆盖与连杆本体、连杆螺栓、曲轴轴瓦的配合公差逻辑，确定零件的整体轮廓尺寸与各安装位的精度参数。建模阶段先绘制连杆盖的半圆弧主体截面轮廓，通过拉伸特征生成基础基体，随后针对两端的螺栓安装凸台进行单独特征构建，精准定位螺栓通孔的中心距与孔径参数，保证与连杆本体的安装孔位完全同轴匹配。针对半圆弧内表面的轴瓦贴合区域，严格按照轴瓦的配合尺寸做曲面精度约束，确保圆弧面的圆度、圆柱度误差控制在合理范围内，避免后续装配出现轴瓦压装偏移、配合间隙超差的问题。零件外侧的加强筋结构采用渐变式厚度设计，在保证结构强度的前提下尽可能降低零件自重，适配发动机轻量化的设计需求，筋条与主体的过渡位置全部做圆角处理，减少应力集中风险，提升零件在交变载荷下的疲劳强度。材质渲染阶段，主体金属部分采用高强度合金钢材质表现，调整金属材质的粗糙度与反光参数，还原锻钢零件经机加工后的细腻金属质感，内表面与安装端面做精加工面的高光处理，非加工面保留锻造成型的哑光质感，同时对螺栓孔、定位凹槽等细节位置做倒角与工艺孔的细节还原，让模型的工艺表现更贴近实际生产的零件状态。设计过程中同步验证了连杆盖与连杆总成的装配干涉情况，确认各配合面的贴合度、螺栓穿装的顺畅性，以及与曲轴连杆轴颈的避让间隙，确保模型不仅具备外观展示效果，更能直接用于后续的装配模拟、有限元受力分析等工程场景，完整还原发动机连杆盖的结构特性与工艺细节。
