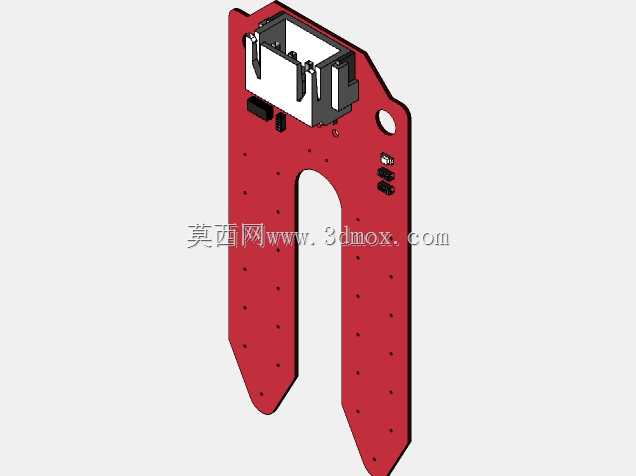

叉式土壤墒情检测传感探头结构

　　该结构面向农田墒情采集、温室大棚灌溉控制、园艺盆栽养护以及户外科研试验等场景，核心作用是插入浅层土壤后，将介质含水状态转化为可被主控板读取的电信号，为自动滴灌、喷灌联动和环境数据记录提供判断依据。整体采用双叉插入式布局，两片细长探臂从板体下端平行伸出，端部收尖，现场使用时可直接压入松软栽培基质，不需要额外开挖安装坑；探臂间距在建模时按稳定采样区域设定，既能避免两针检测范围过度重叠，也能减少单针偏置带来的局部误差。板体上部布置标准接插接口，信号、电源引脚沿板面走线连接至检测回路，接口旁保留贴片元件焊接区，可布置限流、滤波和信号调理器件，板面小型圆孔用于穿装固定钉或连接扎带，在试验架、育苗箱旁固定时不必额外制作复杂支架。

　　从结构边界看，探臂长度决定有效插入深度，适合表层根区湿度判断；板宽控制在窄小范围内，插入时对土壤团粒结构破坏较小，拔出后探针通道容易自然闭合。外形建模中重点处理了探臂与主板的过渡圆角，尖角位置容易在插拔受力时产生应力集中，圆角过渡可降低PCB或绝缘载体在偏斜插入时开裂的风险。探臂表面分布的细小点位对应检测电极或工艺定位区域，电极裸露面积需要结合土壤电导率范围匹配，面积过小会使信号偏弱，过大则容易受盐分、肥料残留影响。

　　设计思路上，该类探头不追求复杂机械运动，而是把可靠性放在插入姿态、耐腐蚀和接线维护上。双叉外侧轮廓保持平直，便于在密集盆栽中垂直下插；上端接口朝向板顶，接入线束后插拔方向与探臂插拔方向接近一致，日常更换时不会侧向拉扯焊点。板体顶部异形切角用于避让相邻模块或安装框边，在多传感器并排布置时可缩小中心距。红色载体区域体现绝缘基板与防护涂层的布置范围，金属接口和电极之外的导电部分应远离土壤接触面，防止潮湿环境下漏电或信号串扰。

　　实际选型时，结构工程师需要关注探臂长度与作物根层深度是否匹配，过浅只能反映地表干湿，过深则不适合育苗盘。安装边界还应考虑石块、硬土和砂砾环境，硬质板叉适合常规松软基质，若用于压实土壤，应配合预打孔工具，避免侧向掰动。三维建模时可将接插件、贴片元件、基板、电极区分层装配，便于检查接口高度、焊点间隙和探臂干涉；对需要外壳防护的版本，也可在板体外侧增加薄型护罩，同时保留探针裸露区和接插件开口，使检测、固定与线束维护三者在同一紧凑结构上完成。
