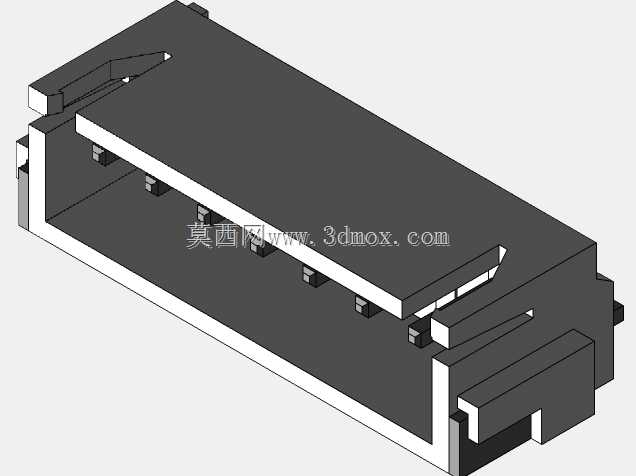

XH2.54间距7针贴片连接器结构设计

　　这款7针贴片接插件采用XH2.54标准间距设计，主要面向PCB板载电路的信号与小电流传输场景，在消费电子、工控控制板、小型通讯终端、传感模块的板级连接中应用广泛，能够替代传统直插接插件，满足SMT回流焊工艺的批量生产要求，无需后期人工补焊插件元件，适配全自动化贴片产线的加工流程。从结构设计来看，该接插件采用带定位卡扣的塑壳主体，塑壳侧边设置有防呆限位结构，能够避免对接时的插反问题，同时卡扣结构在公母头对接完成后可提供足够的锁紧力，防止设备运输或使用过程中受震动出现接插松脱、接触不良的问题。接插件的焊脚采用SMD贴装设计，焊盘布局严格遵循2.54mm间距的行业通用规范，每个焊脚的宽度与伸出长度经过反复校核，

　　既能够保证回流焊时的焊锡浸润面积足够，提供可靠的焊接强度，又不会出现焊脚间距过小导致的连锡短路问题，同时塑壳底部预留了足够的焊盘观察空间，方便生产过程中的AOI光学检测，快速识别虚焊、偏位等焊接缺陷。在安装边界设计上，该接插件的整体外形高度控制在常规板载元件的高度范围内，不会与周边的贴片电容、电阻等低矮元件产生空间干涉，塑壳两侧的定位柱与PCB上的定位孔配合，能够在SMT贴装时提供精准的定位基准，减少贴装偏移量。接插件的插针接触端采用弹性接触设计，公母头对接时的插拔力控制在合理区间，既保证单针接触电阻满足小电流信号传输的要求，又不会出现插拔过紧导致的塑壳变形、焊盘脱落问题。针对贴片加工的工艺要求，塑壳材质选用耐高温的工程塑料，

　　能够承受回流焊过程中的峰值高温，不会出现塑壳变形、针位偏移的问题，同时塑壳表面的平整度经过严格控制，保证贴装吸嘴能够稳定吸取元件，适配高速贴片机的供料要求。在实际选型应用中，该接插件可用于板间的排线连接，也可直接作为外部接线的板载接口，7针的通道配置能够满足多数小型传感模块、控制信号传输的引脚数量需求，无需额外占用过多PCB板面积，在紧凑型电路板设计中能够有效节省板上空间，提升PCB的面积利用率。
