XH2.54间距3针贴片接插件结构设计

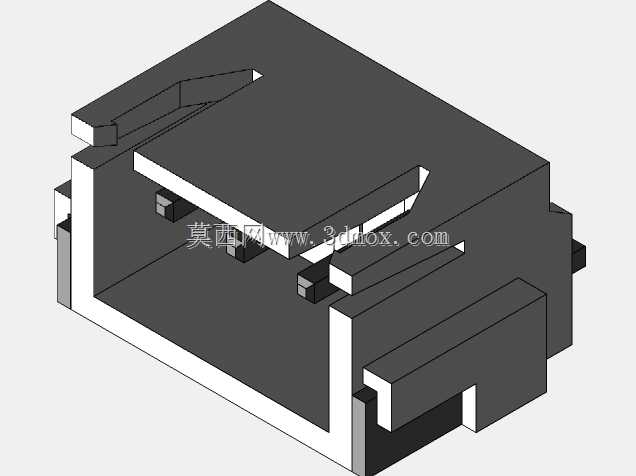

　　在消费电子、工业控制板卡的板载互连场景中，线对板连接的可靠性直接决定整板运行稳定性，XH2.54间距3针贴片接插件就是针对小电流信号传输场景设计的板端连接部件。这类接插件常被用在传感器信号引出、低压供电回路接驳、板间短距信号传递的场景中，相比直插式同规格接插件，贴片版本不需要在PCB上设计贯通安装孔，能够适配高密度布板的需求，尤其适合厚度较薄的双面PCB板、柔性硬板结合的板卡使用，不会因为插装引脚的贯通长度影响板卡背面的元件布局。从结构设计来看，这款接插件采用带防呆限位的塑壳主体，塑壳两侧设计有凸起的卡扣结构，在配套胶壳插入后能够形成卡紧限位，避免设备运行过程中受振动影响出现接插件松脱、接触不良的问题；

　　内部的三个接触端子采用SMD贴装引脚设计，引脚焊盘的伸展长度经过反复校核，既能够保证回流焊过程中焊锡的爬锡空间充足，形成可靠的焊点强度，又不会占用过多的PCB板面空间，端子接触部位采用弹性接触结构，公母对插后能够保持稳定的接触压力，降低接触电阻，减少长期通电后的温升问题。设计过程中重点考量了安装边界的适配性，接插件整体的塑壳高度控制在常规板载元件的安全高度范围内，不会和板上其他高元件形成空间干涉，贴装引脚的位置严格遵循2.54mm标准间距的网格规范，能够直接匹配通用PCB设计软件中的标准封装库，不需要额外自定义封装尺寸，降低设计人员的封装绘制工作量。塑壳的导向斜面设计在插口入口处，公端胶壳插入时能够顺着斜面自动对位，

　　即使存在小幅的装配对位偏差也能顺利插入，减少生产线装配过程中的对位难度，提升装配效率。接插件的塑壳侧壁做了加厚处理，在SMT回流焊的高温环境下不会出现塑壳变形、端子移位的问题，能够适配无铅焊料的常规回流焊温度曲线，不需要额外调整焊接工艺参数。三个端子之间设置有隔离筋，能够避免相邻引脚之间因为焊锡连桥、金属碎屑落入造成的短路问题，提升接插件在多尘、高湿工业场景下的绝缘可靠性，相邻端子的爬电距离满足低压电子设备的安全规范要求，即使在额定电流满载的情况下，端子之间的绝缘性能也能保持稳定。
