DHT11温湿度传感器模块结构设计

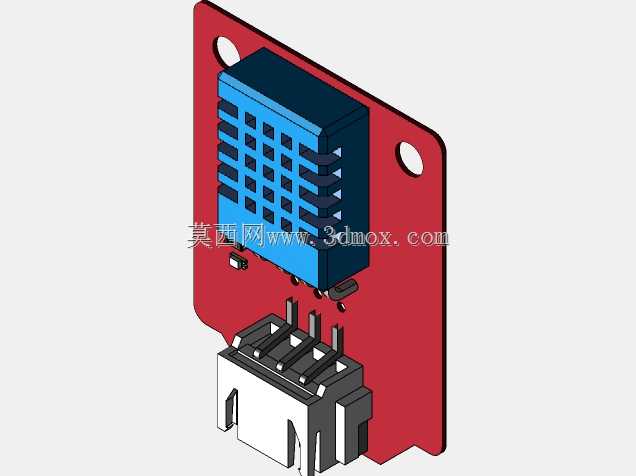

　　这款温湿度传感模块的结构设计，充分考虑了嵌入式开发场景下的快速部署需求，核心传感元件采用带格栅外壳的封装形式，正面密布的方形通风格栅既可以保证空气与内部感湿、感温元件充分接触，减少测量滞后，又能阻挡大尺寸灰尘、飞絮直接接触核心元件，降低日常使用过程中的污损概率。红色PCB载板的结构设计做了充分的安装适配，板身对角位置预留了两个圆形安装孔，可直接配合M2规格螺丝完成在设备壳体、支架上的固定，安装孔位的间距经过校准，能兼容多数开源硬件开发平台的通用安装孔距，不需要额外做转接板加工。板载的排针接口采用标准2.54mm间距设计，既可以直接插在面包板上做原型验证，也能通过杜邦线连接到主控板的对应IO口，排针旁预留的定位凸台可以避免接插过程中排针歪斜、虚接的问题，降低新手焊接、接插的失误率。

　　从实际应用场景来看，这类传感模块常被用在小型环境监测终端、智能家居温湿度采集节点、农业大棚简易监测点位、工业控制柜内部温湿度超限预警装置中，结构设计上没有做多余的异形结构，整体轮廓方正，在多模块并排安装的场景下不会出现相邻模块干涉的问题。核心传感元件在PCB上的安装高度经过测算，比板载接插件的顶部高出2mm左右，即使接插了接线端子，也不会遮挡传感元件的通风路径，保证测量数值的准确性。PCB板边缘做了圆角处理，没有尖锐的毛刺棱角，在手工组装、调试过程中不会划伤操作人员，也能避免板边铜箔外露造成的短路风险。

　　设计过程中针对传感元件的防护也做了考量，元件底部与PCB板面之间预留了微小的缝隙，避免板面凝露直接渗入元件引脚造成腐蚀，同时格栅外壳的卡扣结构做了加厚处理，日常调试插拔过程中不会因为轻微磕碰导致外壳脱落、内部元件移位。整个模块的外部轮廓尺寸控制在极小的范围内，不会占用过多的设备内部安装空间，即使是在空间紧凑的手持检测设备、小型物联网终端内部，也能找到合适的安装位置，不需要为了适配模块额外调整设备内部的结构布局。
