折返式工业钢结构楼梯结构设计

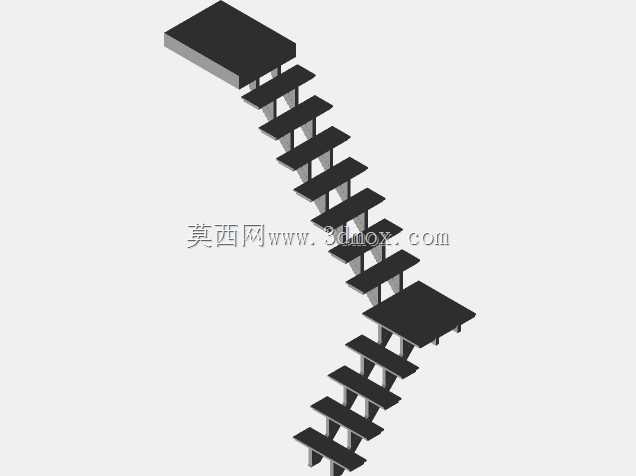

　　该套折返式钢结构楼梯的三维结构，面向工业厂房夹层、设备检修平台、仓储二层操作区的通行需求搭建，整体采用双跑折返布局，中间设置过渡休息平台，既压缩了楼梯直跑占用的纵向空间，也能在层高较大的场景下拆分步行坡度，降低人员上下通行的疲劳感，同时满足物料短途转运、检修工具携带通行的使用要求。

　　从结构受力逻辑来看，整套楼梯没有冗余装饰构件，所有踏步板均采用矩形平板式设计，踏步两侧通过斜向支撑梁承接荷载，荷载从踏步板面传递到两侧斜梁，再分别传导至上下两端的端部平台与中间休息平台，最终对接建筑预埋的支撑基面。踏步的踏面宽度、踢面高度按照工业通行的常规坡度匹配，避免坡度过陡导致通行磕碰，也防止坡度过缓造成整体投影面积过大，挤占车间内部的设备摆放空间。上下两端的端部平台做了加宽处理，平台边缘预留了和建筑主体结构连接的安装孔位边界，现场施工时可以直接和平台钢梁、预埋钢板做焊接或者螺栓紧固，不需要额外二次裁切适配。

　　设计过程中优先考虑了安装边界的适配性：楼梯整体的水平投影长度、垂直提升高度可以根据现场实际层高调整踏步数量，双跑之间的水平间距预留了足够的人行净宽，不会出现上下行人员交汇时的通行干涉。中间休息平台的标高设置在整段楼梯提升高度的中间位置，平台的平面尺寸满足两人侧身交汇、临时放置小型检修工具箱的使用需求，平台下方的空置区域还可以兼容铺设管线、摆放小型储物柜，不会和楼梯支撑构件产生碰撞。

　　建模时所有构件的装配关系完全贴合实际焊接工艺：斜向支撑梁采用等截面型钢，踏步板和斜梁的搭接位置预留了焊脚尺寸的操作空间，没有出现构件互相穿插、无法现场施焊的干涉问题。楼梯两侧的支撑构件全程保持平行，每一级踏步的水平度、间距公差在模型里做了统一约束，避免现场拼装出现踏步高低差、踏面倾斜的缺陷。针对工业场景的使用特性，整套结构没有采用易松动的轻薄连接件，所有受力节点均为刚性连接，能够承受检修人员携带重型工具通行时的动荷载，长期使用不会出现踏步晃动、梁体变形的问题。

　　这类楼梯结构既可以独立作为厂房室外应急疏散梯使用，也可以搭配护栏组件作为室内操作平台的接驳通道，构件拆分逻辑符合钣金下料、型钢切割的加工流程，所有零件均可直接导出加工图纸用于下料生产，不需要额外做结构拆改。
