撬装式集成过滤处理单元结构设计

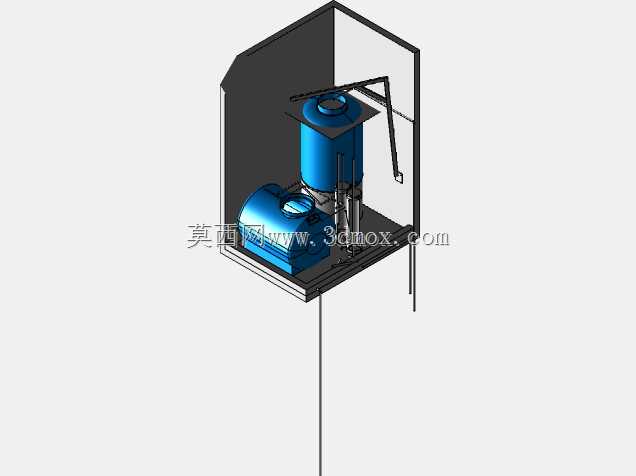

　　这套撬装集成式处理单元的结构设计，核心围绕现场快速部署、紧凑空间集成的工程需求展开，整体采用框架式封闭护罩结构，将核心处理罐体、配套动力单元、管路阀组全部整合在统一的撬装底座边界内，无需现场额外搭建复杂安装基础，仅需对接进出管路即可完成投用，适配野外作业站点、小型工业处理工段、临时处理设施等缺乏固定安装条件的应用场景。从结构布局来看，设计阶段优先考虑了运维操作的可达性，核心立式罐体布置在撬体内部靠后位置，预留了顶部操作的检修空间，罐体顶部设置快开式检修口，可直接完成内部滤料更换、构件检修作业，无需拆解外围护罩；卧式配套单元布置在撬体前侧低位区域，既降低了整体设备的重心，提升运输与运行过程的稳定性，也方便操作人员日常巡检、

　　操作阀门与查看运行状态。管路走向全部沿框架立柱与底座边缘排布，避免在操作通道内形成凸起障碍，同时预留了足够的管路拆装空间，关键连接位置采用标准法兰对接，可快速完成易损件更换与管路改造。外围护板采用半封闭设计，后侧与侧面护板为固定式结构，可阻挡外部杂物进入设备内部，同时降低设备运行时的噪音扩散，前侧预留操作开口，对应阀门、仪表的安装位置，无需开启护板即可完成日常操作。安装边界方面，整体撬体的长宽尺寸控制在标准货运单元的尺寸范围内，可直接通过普通货运车辆完成整体运输，无需拆解拆分，设备底部设置标准叉车孔与吊装吊点，适配现场叉车、吊车等常规装卸设备的作业需求，底座采用加厚型钢焊接结构，可承受整体设备满液运行时的总载荷，

　　同时预留了与地面基础固定的螺栓孔位，在长期固定运行的场景下可完成地脚固定，提升运行稳定性。功能设计上，立式罐体作为核心处理腔，内部可根据实际处理介质需求填充过滤、吸附或反应填料，卧式单元配套提供动力输送、介质缓存功能，两者通过硬管管路直接连通，减少管路沿程阻力损失，管路上预留了仪表安装接口，可根据需求加装压力、流量监测元件，实现运行状态的实时监控。整套结构在建模阶段完成了全干涉检查，确认所有运动部件、拆装操作空间无结构冲突，所有焊接位置、连接节点的结构强度均满足满载荷运行的受力要求，护罩与框架的连接采用可拆卸式螺栓固定，后期若需要对内部核心部件进行大修，可快速拆除外围护板获得充足的操作空间。
