带储料桶轮式移动作业运载小车结构

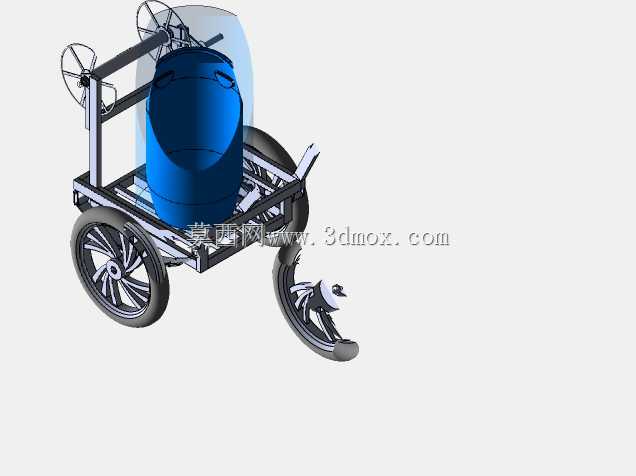

　　这款轮式移动运载结构的设计，最初是面向厂区零散液态物料短途转运、户外小型作业点位的辅料补给场景做的适配，区别于常规平板手推车，它直接在车架中部预留了适配标准圆柱储料桶的限位空间，省去了额外捆绑固定的工序，转运过程中桶体不会因为路面颠簸出现侧滑移位的问题。车架主体采用方管焊接的框架式结构，受力路径从桶体承载区直接传导至两侧轮轴安装位，没有多余的受力拐点，空载状态下整体重量较轻，单人即可完成推行转向操作。行走部分采用大直径辐条式后轮作为主承载轮，轮缘做了加厚橡胶层设计，既可以在硬化水泥路面平稳通行，也能适配厂区内常见的碎石、轻度不平整路面，小幅度的路面落差不会出现卡滞；前部设置的单组万向导向轮带有弧形防护结构，

　　转向时可以灵活避让地面凸起的管线、路缘石，不会出现轮体剐蹭卡阻的情况。车架后部上方设置的两组手摇式卷轮结构，主要用于配套外接软管的收放作业，当储料桶内装载需要泵送输出的液态物料时，外接的输送软管可以直接缠绕在卷轮上，转运到作业点位后不需要额外整理管线，直接摇动手柄即可放出需要长度的软管，作业完成后反向摇动手柄就能快速收卷管线，避免管线拖地沾染杂物、被轮体碾压破损。设计过程中对安装边界做了明确的约束，储料桶的限位框架内径刚好适配市面常见的200L标准工业蓝桶，桶体放入后底部完全落在车架下部的支撑横梁上，上部有两处弧形挡杆做侧向限位，不需要额外加装绑带即可完成固定；整车的宽度控制在常规厂区人行通道的通行宽度范围内，

　　可以顺利通过车间常用的防火门、货梯入口，不会出现通行卡滞。车架前部延伸出的弧形支撑结构，在小车停驻时可以直接接触地面形成三点支撑，即使桶体内装载满额物料，停驻时也不会出现前倾侧翻的问题，不需要额外加装独立的驻车支撑脚，简化了操作步骤的同时也减少了易损部件的数量。轮组的安装位全部采用可拆卸的螺栓固定结构，后期轮体磨损后可以直接单独更换，不需要对车架主体进行切割焊接维修，降低了长期使用的维护成本。
