滑叉式直线升降移栽输送机构

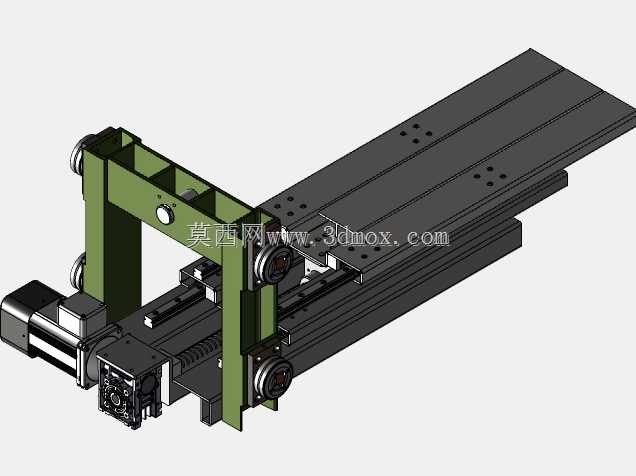

　　这款滑叉升降机构在3C电子组装线、锂电电芯叠片工位、小型工件精密移栽场景中应用十分广泛，主要负责在相邻输送线、加工工位之间完成工件的垂直抬升与水平移送动作，解决不同高度工位间的物料转接需求，避免多段输送线堆叠带来的空间浪费。从结构设计来看，整套机构采用龙门式滑叉架搭配双直线导轨的布局，底部的伺服驱动模组通过丝杆传动带动滑叉架沿水平导轨做往复直线运动，滑叉架两侧配置的导向轮卡接在侧边导轨槽内，保证升降与平移过程中的运行刚性，不会出现偏载卡顿的问题。设计阶段优先考虑了安装边界的适配性，整套机构的底座采用标准铝型材拼接的长条形安装面，可直接固定在现有设备的型材框架上，不需要额外加工大型安装底板，水平行程可根据实际工位间距调整导轨长度，

　　垂直升降行程预留了足够的调节余量，能够适配100-300mm范围内的工位高度差。功能特性上，滑叉架的托板表面预留了多组标准安装孔位，可根据输送工件的尺寸更换不同的载具托盘，不管是小型PCB板、方形电芯还是精密五金零件都能稳定承托，传动端配置的限位开关与原点传感器可直接接入设备PLC系统，实现移栽位置的精准控制，重复定位精度可控制在0.1mm以内，满足精密组装工位的对位要求。实际选型应用时需要注意，整套机构的负载重心需要尽量落在滑叉架的中心区域，避免单侧偏载过大导致导向轮磨损加快，侧边导轨的安装面需要保证平面度公差在0.05mm以内，防止滑叉运行时出现卡滞，丝杆传动端需要定期加注润滑脂，保证长时间运行的传动顺畅。

　　这套结构没有采用复杂的多级伸缩结构，整体结构紧凑，维护点少，在小型自动化设备的工位转接环节中，相比传统的皮带移栽加气缸顶升的组合结构，占用的横向空间更小，运行稳定性更强，能够适配设备内部狭窄的安装空间，同时滑叉式的结构可以直接伸入工位下方完成抬升动作，不需要额外预留避让空间，在多工位密集排布的自动化产线中适配性更强。
