管道组件枢轴双联动支撑转轴结构

　　这套枢轴双联动结构主要面向长跨距管路敷设、车载管线排布以及小型设备外围管路固定场景，用来承担管道的侧向支撑、角度调节和两端同步联动动作。实际产线里，不少水平铺设的流体管路会随设备启停产生热胀冷缩位移，或者在检修、工位切换时需要整体翻转抬升，普通固定式管卡只能约束位置，没法适配角度变化，这种带双侧铰接端的长轴组件就可以在支撑管路的同时，让整段管道绕轴线完成小范围转动，两端的安装耳座同步跟随偏转，避免管路接头处受扭应力集中。

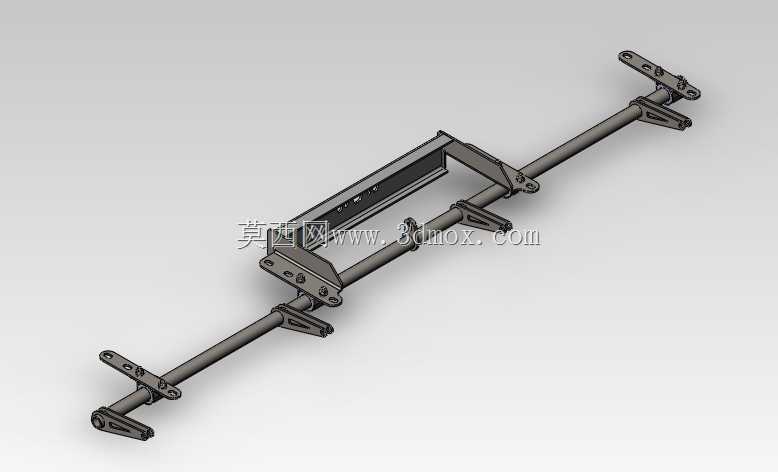

　　结构布局上采用一根通长的主承力杆作为核心受力件，杆身中段嵌套框型安装托架，托架两侧预留多组螺栓孔位，既可以直接卡装矩形管线槽，也能通过压板固定并排排布的多根细管径管路。长杆两端对称布置三角加强铰接支座，支座上的耳板开有同轴销孔，装配时销轴穿过耳板和外接设备机架，形成转动副；端部还延伸出带长条孔的摆臂，摆臂可外接驱动连杆或者气弹簧，当一侧摆臂受推拉作用力时，整根长轴同步转动，带动中段托架上固定的管路完成角度调整，长条孔设计可以补偿装配时的孔位偏差，抵消小量安装累计误差。

　　设计过程中优先保证同轴度，两端铰接孔的中心连线与主杆轴线严格重合，转动时不会出现卡滞、别劲的情况；三角支座的筋板朝向受力方向布置，管路满载时的弯矩会通过筋板分散到主杆杆身，避免耳板根部应力集中断裂。框型托架和主杆之间采用可拆卸的夹套连接，现场安装时可以根据管路的实际布置位置沿杆身滑动调整托架间距，适配不同长度的管段支撑需求，不需要在主杆上额外打孔，保留杆身完整的受力截面。

　　安装边界方面，整体为细长杆布局，横向占用空间集中在两端铰接支座的安装面，轴向长度根据配套管段跨度确定，安装时只需在两侧机架上预留对应销孔位置，中段托架下方留出管路排布的空间即可；转动行程由端部摆臂的摆动角度限定，正常工况下转动范围控制在正负十五度以内，既满足管路补偿位移的需求，也不会因转角过大导致相连软管过度弯折。所有铰接位置都预留了润滑脂注油空间，长期往复转动时销孔配合面可以定期补脂，降低磨损量，整套结构没有复杂的传动零件，加工和后期维护都比较简便，适合批量配套到管线调节工位、车载可翻转管路系统当中。
