U型挂钩安装固定板组件结构设计

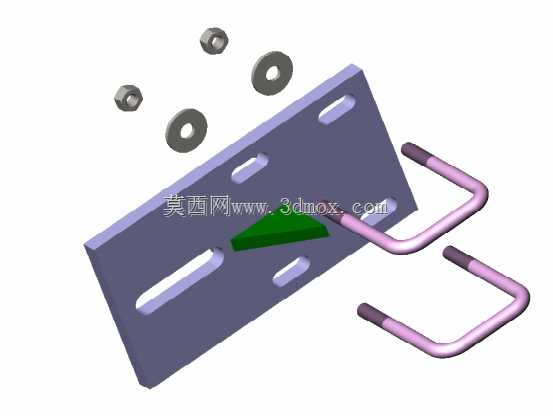

　　这套固定组件主要用于通讯机柜内部线缆、小型模块的挂载固定场景，在户外通讯基站、室内通讯交换机房的设备安装作业中十分常用，能够替代传统焊接式挂点，实现后期可拆装、可调整位置的灵活挂载需求，避免在机柜壁板上做不可逆的焊接加工，适配后期设备扩容、线路调整的运维需求。组件核心为一块带多组长条调节孔的矩形安装基板，基板采用冷轧钢板冲压成型，表面做喷塑防锈处理，适配通讯设备内部的防腐蚀、绝缘安装要求，基板上的长条孔沿长度方向排布，单孔长度预留了15mm的调节余量，安装时可根据挂载件的实际安装孔位偏差做横向位置微调，降低现场安装的孔位对位精度要求，减少现场扩孔、重新打孔的作业量。配套的两个U型弯杆采用圆钢冷弯成型，弯杆两端做搓丝处理，

　　穿过基板对应安装孔后配合平垫、六角螺母实现锁紧固定，U型弯杆的伸出端形成开放式挂点，可直接挂载通讯线缆扎带、小型设备固定绑带，也可穿装小型理线架实现线缆分层排布。设计时充分考虑了安装边界的适配性，基板整体厚度控制在3mm，既保证挂载时的结构刚性，避免长期承重出现基板变形，也不会过多占用机柜内部的有效安装空间，U型弯杆的内空尺寸匹配常规通讯线缆的束径上限，单组挂点可承载最大5kg的挂载重量，满足多数小型通讯模块、线束组的挂载承重要求。配套的平垫采用标准加大平垫，能够增大螺母与基板之间的接触面积，避免锁紧时螺母压伤基板表面的喷塑层，同时分散锁紧应力，防止基板孔位处出现应力集中导致的开裂问题，六角螺母采用标准粗牙螺纹，

　　适配常规安装工具的锁紧作业，现场安装无需配备特殊工装，用普通活动扳手、套筒即可完成全部装配流程。整套组件的安装逻辑为无焊接装配式结构，所有零件均可单独更换，若后期出现弯杆变形、螺母滑丝等问题，无需拆卸整块基板即可单独替换损坏零件，降低运维更换的成本与作业时长，基板的四个边角做了R3圆角处理，避免安装作业时尖锐边角划伤施工人员、破坏线缆外皮，所有外露金属边缘均做去毛刺处理，符合通讯设备内部安装的安全规范要求。在实际选型应用中，该组件可根据挂载需求调整U型弯杆的伸出长度，也可更换不同长度的配套螺栓实现不同厚度壁板的穿装固定，适配机柜壁板、走线架、设备安装横梁等多种安装基面的固定需求。
