家用台式摇头送风风扇结构设计

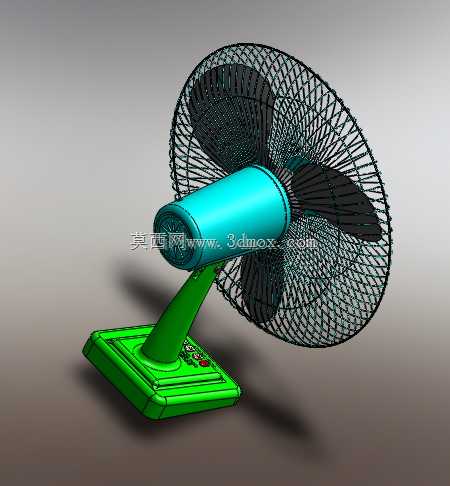

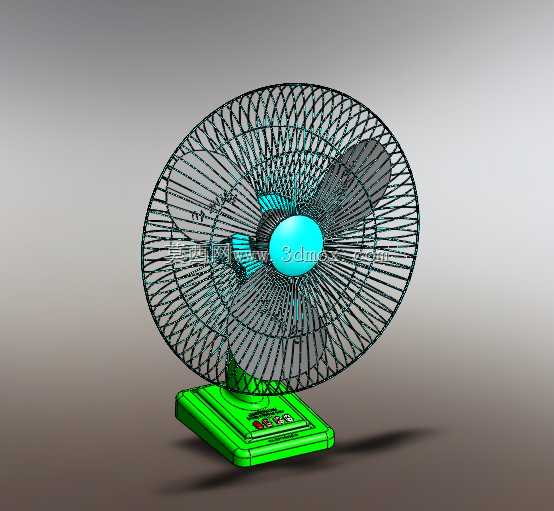

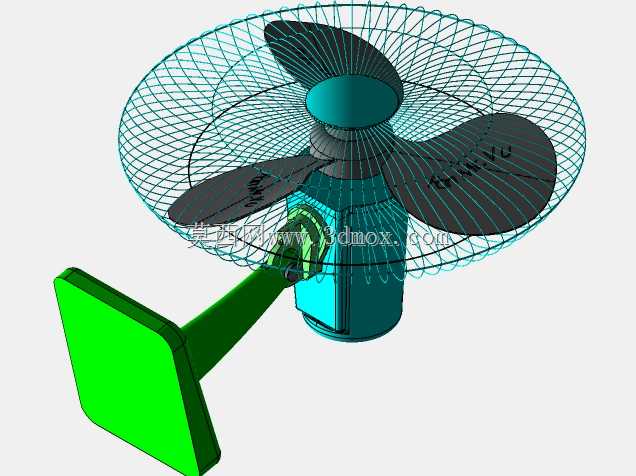

　　这款台式送风设备的结构设计，首先围绕桌面使用场景的安装边界展开，底座采用方形带圆角的注塑结构，整体占地尺寸控制在常规书桌、办公桌的边角放置需求范围内，不会占用过多桌面操作空间，底座内部预留了配重块安装腔与控制按键的装配位，底部可粘贴防滑胶垫，避免设备运行时因振动产生移位，同时底座与支撑立柱的连接位置设计了角度调节锁紧结构，可实现扇头俯仰角度的手动调整，适配不同坐姿下的送风高度需求。扇头部分的网罩采用前后分体式卡扣结构，前网罩与后网罩通过周向均匀分布的卡扣实现快拆连接，无需额外工具即可完成网罩拆卸，方便日常清理扇叶积灰，网罩的筋条间距控制在安全范围内，可避免手指误触内部运转的扇叶，符合家用电器的安全防护要求。扇叶采用三叶片曲面设计，

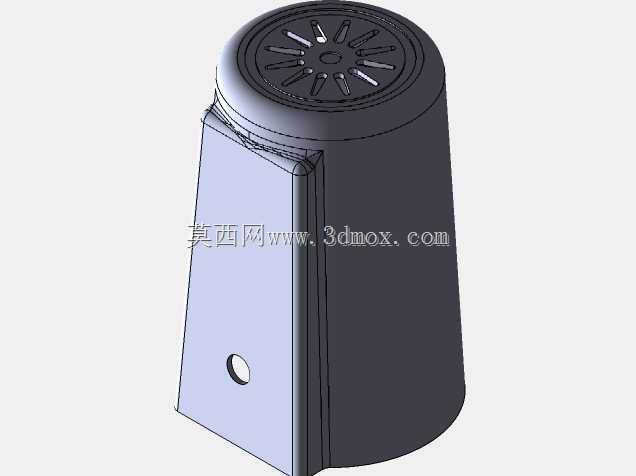

　　叶片的曲面弧度经过送风效率优化，运转时可推动空气形成覆盖范围适中的柱状送风区域，适配10-15平米的小型室内空间使用，比如卧室床头、书房桌面、办公室工位等场景，可在夏季为近距离活动的人员提供持续的流动空气，加快人体表层汗液蒸发实现降温效果。电机安装位位于扇头后部的筒状壳体内部，壳体表面设计了多道环形加强筋，既可以提升塑料壳体的结构强度，避免长期受热产生形变，也能辅助电机运转时的热量散发，电机输出轴与扇叶的连接位置设计了防松卡扣结构，可避免扇叶长期运转出现松动脱落的问题。支撑立柱采用倾斜式流线结构，连接底座与扇头的位置做了圆弧过渡处理，既可以保证整体结构的受力稳定性，也避免了直角结构带来的磕碰风险，立柱内部预留了走线空间，

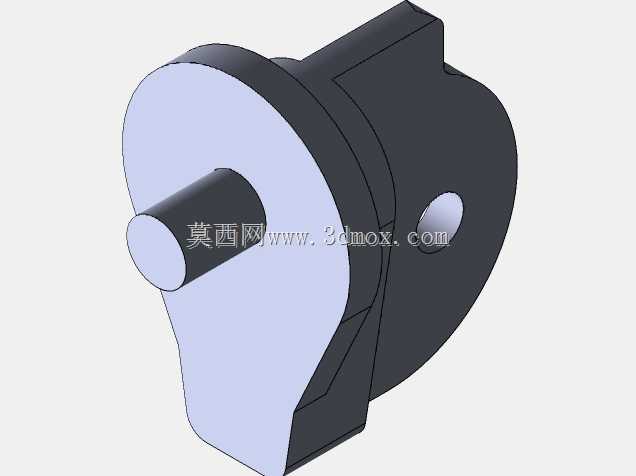

　　可将底座控制按键与电机的连接线完全隐藏在结构内部，提升外观整洁度的同时，避免线路外露带来的安全隐患。控制按键设置在底座上表面靠前的位置，按键采用凸起式橡胶结构，操作时无需弯腰即可完成档位切换、摇头功能开启关闭的操作，按键下方的电路板安装位设计了防水挡边，可避免日常使用时水杯倾倒的液体渗入电路部分造成短路。整体结构的装配逻辑遵循模块化设计思路，底座、立柱、扇头壳体、网罩、扇叶均可单独拆分，生产时可分别完成注塑加工后再进行总装，后期维护时也可单独更换损坏的零部件，降低维修替换的成本，各部件的连接位置均设计了定位止口，装配时可快速对齐位置，减少总装环节的对位调整时间，提升生产装配效率。摇头机构集成在扇头与立柱的连接位置，

　　采用齿轮传动结构实现扇头的水平往复摆动，摆动角度覆盖左右各60度范围，可扩大送风的覆盖区域，满足同一桌面多个位置的送风需求，齿轮组采用耐磨POM材质，长期运转也不会产生过大的磨损间隙，避免摇头过程中出现卡顿或异响问题。
