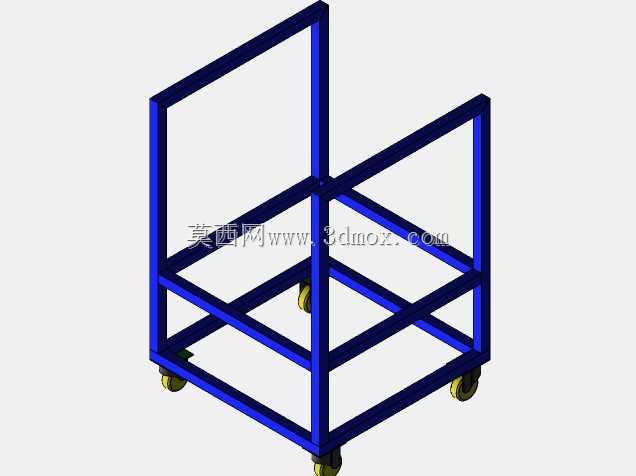

带脚轮双层方管移动置物机架设计

　　这款带脚轮的双层方管机架，核心应用场景集中在生产车间工位物料周转、实验室小型设备承载、仓储零散货品临时存放这类需要频繁移位的作业场景，区别于固定式焊接货架，它的移动属性可以适配多工位流转的作业需求，减少人工二次搬运的工作量。从实际用途来看，机架的双层框架结构可以分层承载不同规格的物料或设备，上层框架预留的开放式空间可以放置高度较高的箱体类物件，下层的网格框架既可以承托扁平类货品，也能作为加固结构提升整体机架的抗扭刚度，避免满载推移过程中框架出现形变。设计思路上整体采用等截面方管做拼接成型，所有连接节点均采用直角对接焊接，没有复杂的折弯或异形加工件，加工门槛低，普通的焊接工位即可完成制作，不需要开模定制特殊型材；

　　框架的竖向方管作为主要承重构件，横向方管除了承担层板的支撑作用外，还在底部、中部、上层分别设置了横向拉筋，形成多个封闭的矩形框结构，从结构力学角度抵消推移过程中产生的侧向扭力，避免框架出现平行四边形形变。底部四个角位安装的万向脚轮，其中两个带刹车结构，推移到指定工位后可以踩下刹车锁定机架位置，避免作业过程中机架出现滑移；脚轮的安装座直接焊接在底部框架的方管端面上，安装面贴合紧密，不会出现偏载导致的脚轮座脱落问题。外形尺寸上整体采用窄长型布局，宽度控制在可以顺利通过车间常规通道门的范围，长度方向预留足够的置物空间，高度适配成年人站立作业时取放物料的舒适高度，不需要过度弯腰或抬手即可完成取放操作；安装边界方面，机架没有外凸的尖锐构件，

　　所有方管端面都做了磨平处理，推移过程中不会剐蹭周边的设备或人员，底部脚轮的安装高度预留了足够的地面间隙，即使车间地面有轻微的凸起或线缆槽，也可以顺利通过不会出现卡滞。框架的方管选型根据额定承载重量匹配壁厚，日常承载中小型设备或周转箱时不会出现下弯变形，整体结构没有多余的装饰构件，全部为功能性结构设计，后期如果需要加装层板，直接在横向方管上打孔固定即可，拓展性较强。
