型材拼接式工业设备支撑机架结构

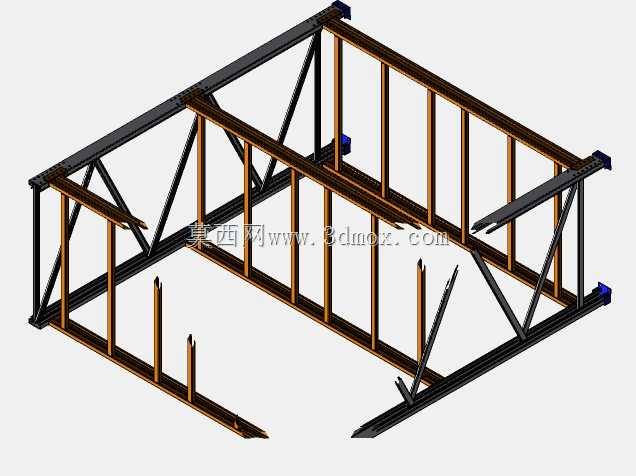

　　该支撑机架主要面向车间生产线、非标自动化设备集成场景使用，作为上层功能组件的承载基体，可适配输送线体、检测工位、小型加工单元的安装固定需求，能够在常规工业厂房环境下长期承载静载与小幅动载组合载荷。整体采用型材拼接的桁架式结构设计，主承载梁选用矩形截面型材，斜向支撑采用三角稳定构型布置，在控制整体自重的前提下最大化提升结构抗扭、抗弯性能，避免长期承载出现结构形变。框架主体分为上下两层承载区域，上层预留连续的型材安装槽位，可直接通过T型螺栓固定各类功能面板、导轨、执行机构安装座，无需额外在型材上打孔焊接，适配多类设备的快速改装与工位调整需求；下层延伸出的悬伸支杆可用于安装走线槽、气动管路排布支架、辅助检测元件，

　　将设备的布线与管路集成在机架内部区域，避免管线外露造成的现场安全隐患。机架两端设置带定位孔的安装支脚，可直接与地面预埋膨胀螺栓、或者底部可调脚杯、脚轮组件连接，适配固定工位与可移动工位两类使用需求，支脚位置的加强筋结构直接与主纵梁焊接固定，抵消设备运行时产生的振动载荷，避免支脚连接处出现应力集中开裂的问题。设计过程中优先考虑型材的下料拼接精度，所有型材的对接端面采用45度切角与平口结合的方式，斜撑的连接位置避开主承载梁的最大弯矩点，将应力分散到多根型材的连接节点上，减少单根型材的载荷负担。整体框架的外形尺寸适配常规车间通道的通行宽度，安装时无需额外拆解即可通过标准厂房门，框架内部预留的净空尺寸可容纳常规尺寸的电气柜、

　　气动三联件等配套组件，无需额外增设外部安装支架。框架表面采用喷塑处理，适配车间多粉尘、少量切削液飞溅的使用环境，型材的拼接缝隙预留均匀，后期可加装透明防护板或者金属防护网，将设备的运动区域与人员操作区域做物理隔离，满足车间安全生产的防护要求。在结构校核阶段，针对框架中部的最大承载区域做了载荷变形模拟，确保满载荷状态下的形变量控制在设备运行允许的范围内，不会影响上层安装的精密组件的运行精度，斜撑的排布方向同时兼顾了侧向受力的承载需求，当设备受到侧向碰撞或者侧向推拉载荷时，不会出现框架侧向失稳的问题。
