四寸万向重载脚轮支架滚轮总成

　　这套四寸万向脚轮结构，常见于车间周转台车、轻型工装货架、设备移动底座、仓储拣选小车以及需要频繁换位的小型工业设备底部。实际产线里，很多检测台、焊接变位辅具、物料转运架并不长期固定在地面，调试、清线或换型时需要整体推移，脚轮就是承担承载与行走的关键连接件。

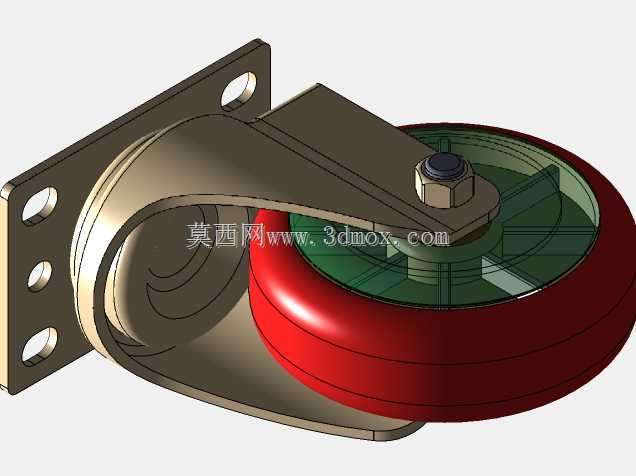

　　模型中轮体采用圆弧外廓的红色弹性轮面，内部可见轮毂加强筋与轴承安装区域。轮面做成较大圆角，一方面能在越过地坪接缝、门槛、细小焊渣或轨道缝隙时减少冲击，另一方面降低推行时的啃边现象；弹性轮面还能吸收部分振动，对地坪涂层和车间环氧地面比较友好，适合室内平整路面使用。轮毂内部通过轴承与轮轴配合，保证轮子绕固定轴顺畅转动，轴向定位由端部紧固件完成，避免轮体窜动。

　　上方支架为钢板折弯并形成回转支承结构，顶板开设四个安装孔，用于与设备底架或台车框架螺栓连接。支架侧板环抱轮轴，载荷从顶板经回转盘、侧板传递到轮轴，再分布至轮毂和轮面，传力路径比较直接。回转结构使轮体在水平方向自由偏转，推行时能够随外力方向自动摆转，实现万向转向；在设备静止时，轮面接触区域提供支撑，若配套制动件，还可在顶板或轮侧增加锁止结构，限制转向或滚动。

　　从安装边界看，选型时不能只看轮径，还要同时校核顶板孔距、安装高度、回转半径和侧板间隙。四寸轮径对应的离地高度会影响设备底架标高，顶板孔位需与底梁预留孔一致；转向时，支架和轮体绕回转轴扫过一定空间，底架下方应留出足够避让区，防止轮缘与方管、撑板或地脚干涉。轮宽决定接地面积，重载工况下要结合单轮额定载荷、四轮受力不均以及冲击系数核算，不能简单按设备总重平均分配。

　　建模时把轮面、轮毂、轴承位、轮轴、锁紧件、回转支架和安装顶板分别表达，有利于检查装配关系：轮轴与侧板孔同轴，轴承与轮毂台阶贴合，顶板螺栓孔保持对称，回转部位上下件之间留有转动间隙。折弯支架的圆角、加强过渡和板厚也需要体现，因为这些位置直接影响应力集中和焊接或冲压工艺。对于结构设计人员，该模型可作为移动设备底盘选型、脚轮安装板设计以及台车布局校核的参考；在三维布局中，还能用于模拟设备推移时的最小转弯空间、支腿高度和人员操作姿态。
