U型折弯隐藏式工业铰链结构设计

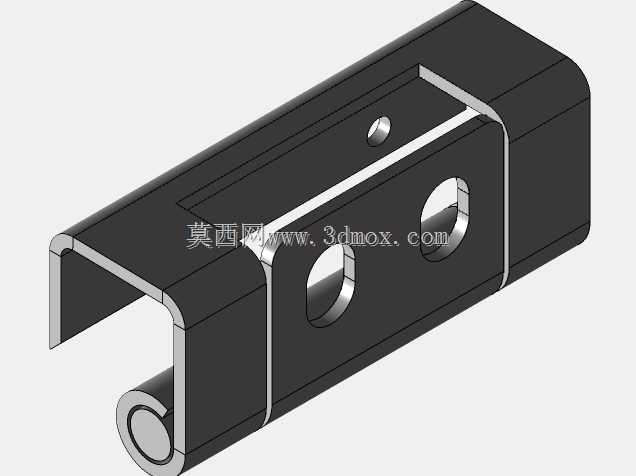

　　这款铰接结构件采用U型包覆式钣金折弯主体设计，主要应用于工业机柜、设备防护门、小型钣金机箱的转动连接场景，可实现门板与机架之间的0-110度范围开合转动，在通讯基站机柜、户外电控箱、小型自动化设备护罩的装配场景中适配性较强。从结构设计逻辑来看，主体采用等厚薄钢板折弯成型，折弯圆角控制在R1.2，既保证折弯处的结构强度避免应力集中，又能控制整体装配后的间隙量，减少开合过程中的晃动量。主体侧面开设两个腰型安装孔，腰型孔的长轴方向沿安装面水平延伸，可在装配时提供±1.5mm的位置调整余量，抵消钣金焊接机架的安装孔位加工误差，降低现场装配的对位难度；顶面单独设置一个圆形定位孔，装配时可先通过定位孔穿入定位销完成预固定，

　　再锁紧两侧安装孔的紧固件，避免安装过程中构件移位。铰接端采用卷圆式合页结构，卷圆内径匹配标准直径的圆柱销轴，销轴与卷圆内壁的配合间隙控制在0.1-0.15mm，既保证转动过程无卡滞，又能控制径向窜动量，避免门板开合时出现上下错位。U型的包覆结构在门板闭合状态下，可将铰接转动部位完全容纳在U型槽内部，一方面减少外部粉尘、水汽对转动摩擦面的侵入，延长无润滑状态下的使用寿命，另一方面可避免铰接部位突出安装面，提升设备外表面的平整性，降低人员磕碰的风险。从安装边界来看，构件整体厚度方向的安装占用空间较小，适配1.5-2.5mm厚度的钣金门板安装，安装时不需要在门板或机架上开设深度较大的沉孔，仅需在对应安装面冲裁匹配的通孔即可完成装配，

　　适合批量钣金加工的生产工艺，不需要额外的铣削加工工序。转动部位的摩擦面采用自然接触配合，不需要额外加装轴承，在日常开合频次不高的工业防护场景下，可满足上万次的开合寿命要求，构件的边缘全部做了0.3mm的倒角处理，避免装配和使用过程中割伤操作人员，也能减少喷涂过程中的漆料堆积，保证表面涂层的均匀性。
