砂石骨料储料分料斗结构设计

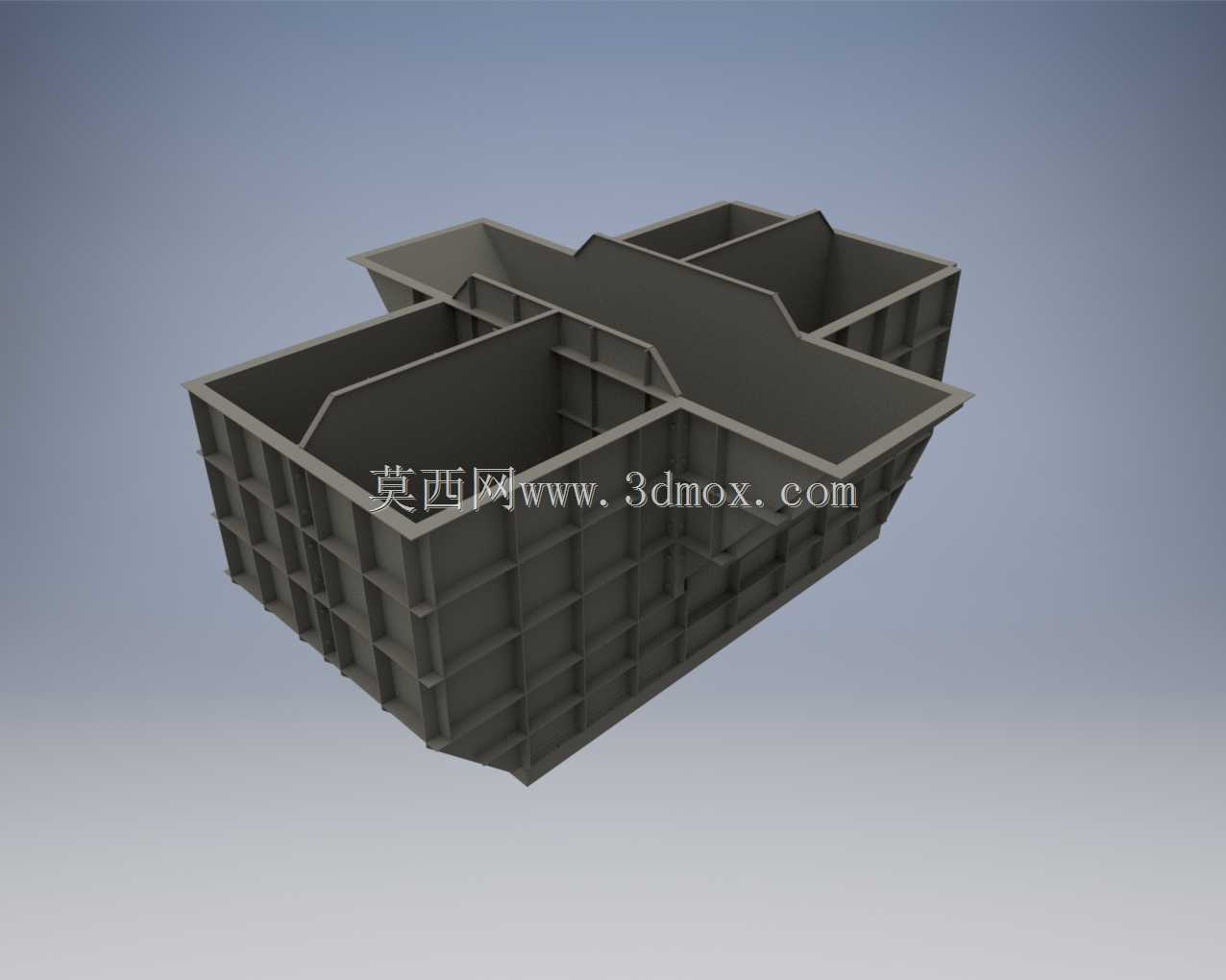

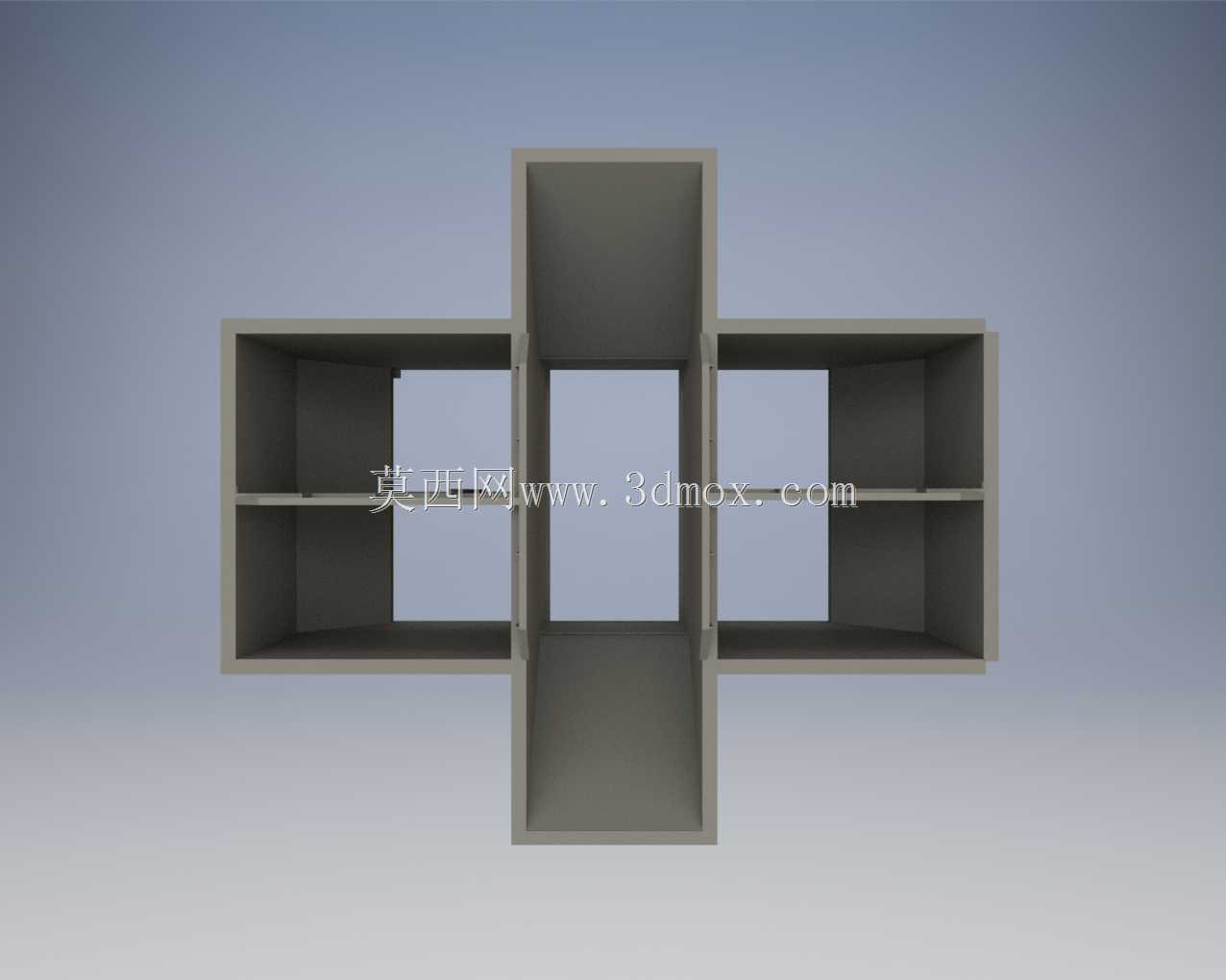

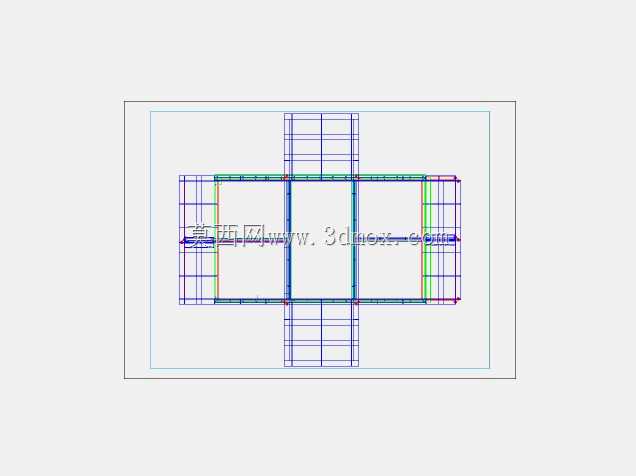

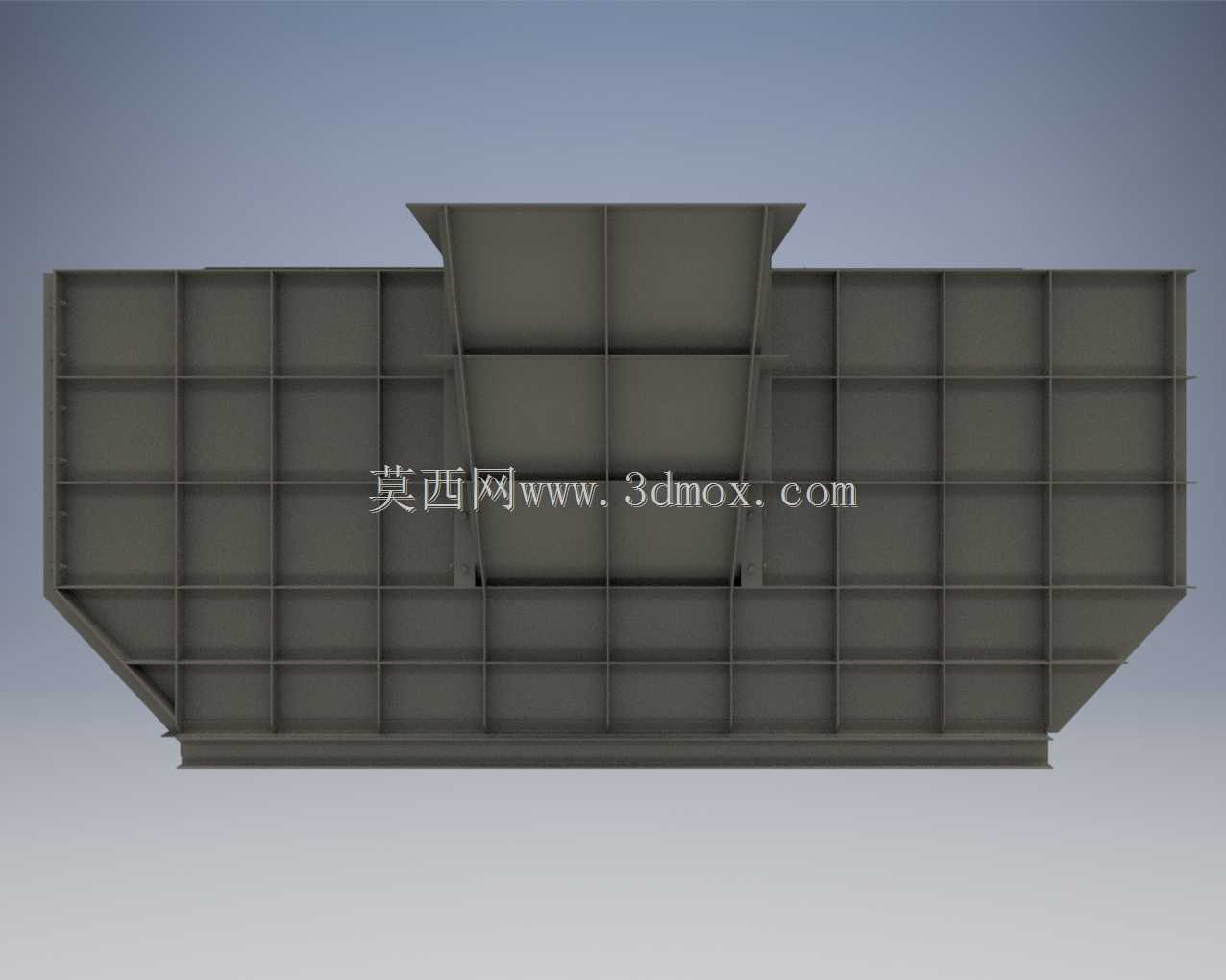

　　这款多格分仓式骨料储料斗，主要应用于混凝土搅拌站的原料暂存与配比输送环节，是搅拌站骨料预处理工段的核心承载构件，直接对接前端装载机上料与后端计量输送机构，承担不同粒径砂石骨料的分区存储、防混料、缓冲卸料的功能。从结构设计来看，整体采用多仓一体化焊接成型方案，仓体外侧密布纵横交错的加强筋板，筋板间距根据仓体不同区域的受力梯度做差异化排布——仓壁下部受骨料静压力与卸料冲击载荷最大，筋板间距缩小至200mm，采用等边角钢与仓壁满焊连接，上部受载较小区域筋板间距放宽至350mm，在保证结构刚度的前提下尽可能控制整体自重，避免不必要的材料冗余。仓体内部设置多道垂直分隔板，将整体仓容划分为四个独立储料腔，分隔板与仓壁连接处做圆弧过渡处理，

　　过渡半径取150mm，既可以消除直角区域的骨料堆积死角，避免长期存料出现板结堵料的问题，也能分散骨料对分隔板根部的冲击载荷，减少焊缝开裂的风险。每个储料腔的上口做向外翻折的折边结构，折边宽度120mm，一方面可以作为装载机上料时的导向挡边，减少骨料撒落到仓外的概率，另一方面翻折结构形成的自然加强边能提升仓口的抗变形能力，避免装载机铲斗碰撞仓口导致的结构变形。仓体下部的卸料口采用斜壁收敛设计，每个料腔的斜壁倾角设置为58度，大于砂石骨料的自然安息角，保证骨料能够依靠自重顺畅下滑，不会在斜壁上滞留积料；卸料口的法兰边采用加厚钢板预制，预留的螺栓孔位可以直接对接下方的皮带输送机或者计量斗，安装时只需调整仓体整体水平度，

　　保证四个支脚的支撑面共面误差不超过2mm，即可避免因安装倾斜导致的料流偏载问题。从安装边界来看，这款储料斗的整体外形适配常规HZS系列混凝土搅拌站的骨料仓安装工位，支脚位置的连接孔位与主流搅拌站的主框架安装梁完全匹配，不需要额外做结构改制即可直接替换原有老旧料仓，也可配套小型移动式搅拌站作为独立储料单元使用。设计过程中针对不同粒径骨料的载荷特性做了有限元校核，在满载工况下，仓壁最大变形量控制在1.2mm以内，焊缝处最大应力远低于钢材的许用应力值，即使在装载机频繁上料的冲击载荷下，也能保证长期使用的结构稳定性。仓体表面的涂装采用环氧富锌底漆加聚氨酯面漆的双层防护方案，能够适应搅拌站现场多粉尘、高湿度的作业环境，

　　减少钢材锈蚀带来的结构强度衰减。不同于常规单仓或者双仓结构的储料斗，这款四仓一体化的设计可以同时存储四种不同规格的砂石骨料，不需要额外搭建多个独立料仓的支撑框架，大幅减少了现场安装的工程量，同时紧凑的结构布局也能缩小骨料储料区的占地面积，对于场地受限的中小型搅拌站、临时移动式拌合站点的适配性更强。料腔之间的分隔板高度做了差异化设计，靠近上料侧的分隔板高度略低于后侧，既可以防止上料时不同料腔的骨料出现混仓，也不会遮挡装载机司机的上料视线，提升上料作业的效率与安全性。每个卸料口位置预留了气动闸门的安装位，可配套气动弧门实现卸料流量的自动控制，对接自动化搅拌控制系统后可实现不同骨料的精准配比输送，不需要人工手动操作卸料机构，降低现场作业人员的劳动强度。
