增量式光电旋转编码器结构三维设计

　　这款旋转编码器的结构设计，核心围绕工业现场的位置与转速检测需求展开，建模过程中优先考虑了设备安装的适配性与长期运行的结构可靠性。从实际应用场景来看，这类器件常被集成在伺服进给系统、自动化输送线、机床主轴传动端、工业机器人关节转轴位置，用来实时反馈转轴的角位移量、旋转转速与转向信号，是闭环控制系统里获取位置反馈的核心传感部件，没有精准的编码器反馈，很多高精度定位的自动化动作根本无法实现。

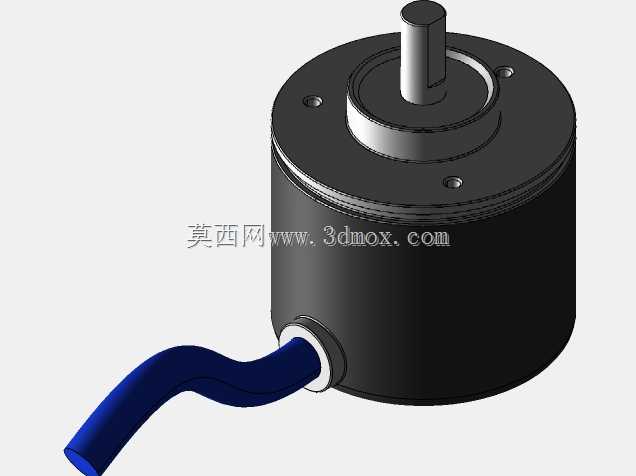

　　设计时首先敲定了主体圆柱式的外壳构型，这种结构的优势在于可以直接适配市面上绝大多数标准安装支架的开孔尺寸，外壳采用三段式压合结构，主体筒身、上端盖、出线端护罩的配合面都预留了密封槽位，能满足常规工业车间的防尘防泼溅要求，避免车间内的切削液飞溅、粉尘侵入影响内部码盘的正常工作。上端盖的安装法兰面预留了三个均布的沉头安装孔，安装时不需要额外做转接件，直接通过螺栓就能固定在设备端面上，输出轴采用凸轴设计，轴径尺寸匹配常规的联轴器安装公差，和设备转轴对接时可以选用标准的柔性联轴器，抵消两轴之间的少量同轴度误差，避免运行过程中轴系受额外径向力损坏内部轴承。

　　出线端采用侧出式的线缆防护结构，线缆根部做了防弯折的橡胶护套，避免设备运行过程中线缆反复弯折出现线芯断裂的问题，护套和筒身的配合处做了卡扣式固定，不需要额外打胶就能实现线缆的抗拉拽防护。内部结构的建模还原了码盘安装位、发光与接收元件的排布空间、轴承的安装卡位，设计时特意控制了轴系的轴向窜动间隙，保证码盘和光电元件之间的间距始终处于合理范围，不会因为转轴窜动出现信号丢失或者检测精度下降的问题。

　　从安装边界来看，这款编码器的主体外径、轴伸长度、安装孔的中心距都严格遵循行业通用的安装尺寸规范，不管是替换旧设备上的同规格失效编码器，还是给新设备做选型配套，都不需要重新修改安装位的结构设计，能直接适配现有安装空间。建模时也还原了各个部件的装配公差配合关系，比如轴承和轴的过渡配合、端盖和筒身的间隙配合要求，能给后续做结构拆解、装配模拟、安装干涉检查提供准确的三维参考，不管是做设备选型的空间校核，还是做相关传感部件的二次结构开发，都能直接基于这个模型开展设计工作，减少重复建模的工作量。
