小型挖掘作业臂配套承载底座结构设计

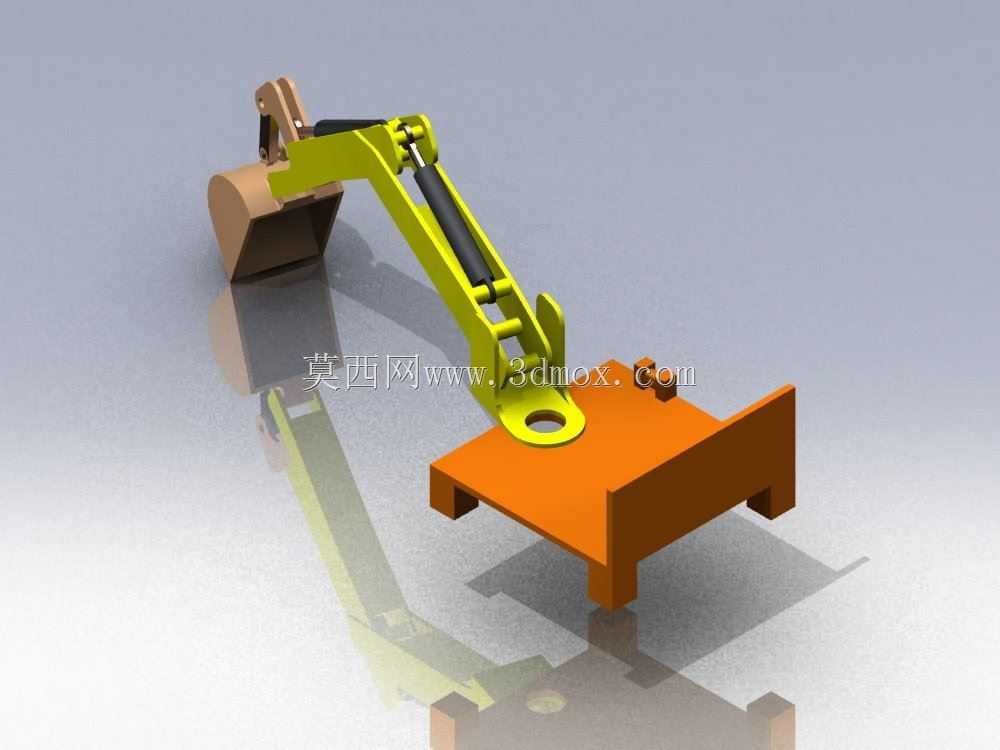

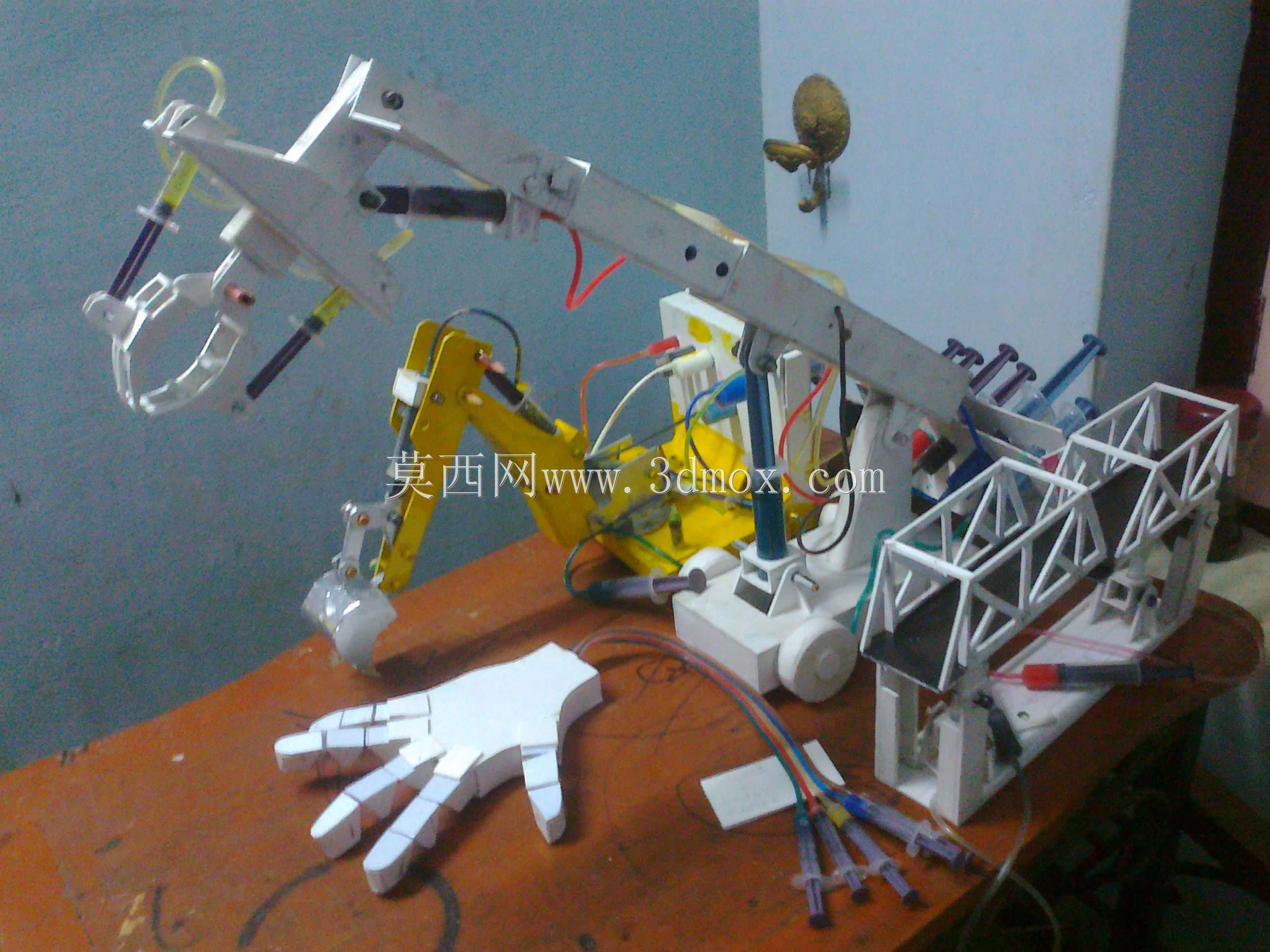

　　这套小型挖掘作业装置的结构设计，核心面向狭小场地的轻量土方作业场景，区别于常规大中型挖掘机的整机集成思路，该结构将作业臂与承载底座做了模块化拆分，适配小型作业平台、教学演示装置或是简易改装作业载体的搭载需求。从实际作业用途来看，该结构可完成小规模土方开挖、沟槽清理、散料转运这类轻负荷作业，作业范围覆盖庭院修整、小型管线施工边角作业、教学实训操作演示等场景，不需要大型设备的进场空间，也能避免大设备在狭小区域作业的回转碰撞风险。

　　从功能特性上看，作业臂采用了双段铰接的结构布局，动臂与斗杆之间通过液压油缸实现举升、收斗的动作传递，铲斗采用常规土方斗的刃口设计，可适配松散沙土、轻质回填土的铲取作业，承载底座预留了作业臂的铰接安装位，同时设置了支撑脚结构，在作业时可分散作业反力，避免装置出现侧翻或是结构变形。整个结构没有冗余的装饰部件，所有受力部位都做了加厚处理，铰接位置的轴孔预留了标准衬套安装空间，可降低长期转动带来的磨损，延长结构使用寿命。

　　设计思路上，这套结构优先考虑了加工与装配的便捷性，所有板材构件都采用常规厚度的工程钢板切割成型，不需要复杂的铸锻工序，普通机加工车间即可完成构件制作，焊接位置都做了应力释放的工艺考量，避免焊接变形导致的装配错位。作业臂的油缸安装座位置经过反复调整，确保在全行程范围内不会出现结构干涉，同时让油缸的推力输出效率保持在合理区间，不会出现动力浪费或是举升力不足的问题。承载底座的平面预留了多个安装孔位，可根据搭载载体的不同调整固定方式，既可以固定在固定工作台面上做演示使用，也可以搭载在小型移动底盘上做成简易移动作业装置。

　　外形尺寸与安装边界方面，整套结构收拢状态下的横向占用空间控制在较小范围，作业臂最大伸展长度可满足常规1米左右深度的开挖需求，底座的支撑脚向外延伸的宽度经过测算，在最大挖掘半径作业时，整机的稳定系数满足轻载作业的安全要求，不会出现倾翻风险。铰接点的轴径采用通用标准尺寸，配套的密封件、紧固件都可以直接采购标准件替换，降低后期维护的配件成本。整个结构的重量控制在轻量范围内，不需要重型吊装设备即可完成搬运与装配，单人配合简单工具就能完成整套装置的组装调试。

　　在实际结构验证中，该结构的受力路径清晰，作业时的载荷从铲斗传递到斗杆、动臂，再通过铰接点传递到承载底座，最终由支撑脚传递到承载平面，每个受力节点的应力都控制在常规工程钢材的许用应力范围内，长期作业不会出现结构疲劳损坏。作业臂的运动轨迹经过模拟验证，在举升、收斗、卸料的全动作循环中，各个构件之间不会出现碰撞干涉，铲斗的卸料角度满足散料自然滑落的要求，不会出现粘料导致的卸料不彻底问题。
