浮式系统轴筒连接结构三维设计

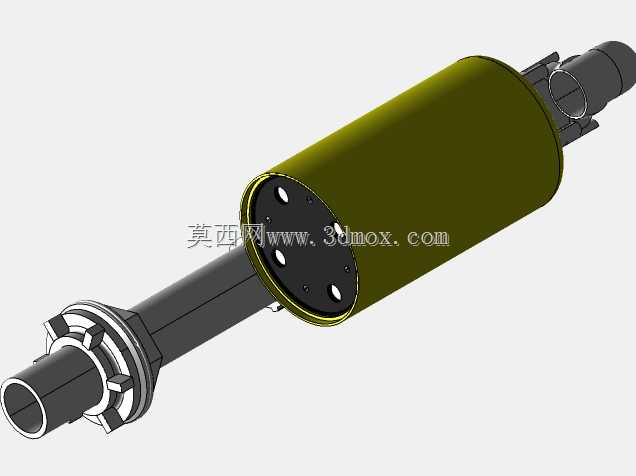

　　该浮式系统轴筒连接结构，主要应用于需要在液面环境下完成动力传递与介质导通的作业场景，常见于水下通讯中继设备、浮式信号传输基站的动力接驳部位，可在波动的液面环境下保持稳定的连接刚性与密封性能，避免外部液体侵入内部传动腔室造成构件锈蚀或传动卡滞。从结构设计来看，主体采用两端伸出轴搭配中间密封筒体的布局，中间筒体作为核心的防护与承载部件，外壁做圆弧过渡处理，可降低液面波动带来的水流冲击载荷，减少结构在浮态下的晃动幅度；筒体端部采用带均布安装孔的法兰端盖结构，端盖与筒体之间预留密封件安装槽位，装配时可通过压紧端盖挤压密封件实现径向与轴向的双重密封，适配长期浸没或干湿交替的工作环境。两端伸出的轴段做了差异化设计，一端为带定位凸缘的插接式轴头，

　　凸缘上设置对称的卡接槽，可与外部动力输出端快速对位卡合，减少现场装配的对中工作量；另一端为带锁紧结构的输出轴头，轴肩位置设置多道环形密封槽，可搭配密封圈实现轴转动过程中的动态密封，避免内部润滑介质泄漏。安装边界方面，整体结构的同轴度公差控制在0.02mm以内，两端轴头的安装基准面与筒体轴线的垂直度公差不大于0.015mm，可保证转动过程中的动平衡性能，减少高速运转时的振动噪音；筒体的外径尺寸适配常规浮式设备的安装舱室内径，两端轴头的伸出长度预留了足够的联轴器安装空间，可根据实际使用场景搭配不同规格的连接法兰或联轴器，无需对主体结构做二次修改即可适配不同功率等级的动力输入。设计过程中充分考虑了浮态作业的受力特性，

　　筒体壁厚做了等强度优化，在法兰连接部位做局部加厚处理，抵消安装螺栓预紧力带来的局部应力集中，轴段与筒体的连接部位设置过渡圆角，避免长期受交变载荷作用出现应力断裂；整体结构无多余的突出构件，外表面光滑流畅，可减少水中漂浮杂物的缠绕概率，降低日常运维的清理工作量。
