喷气式航空发动机压气机轴结构设计

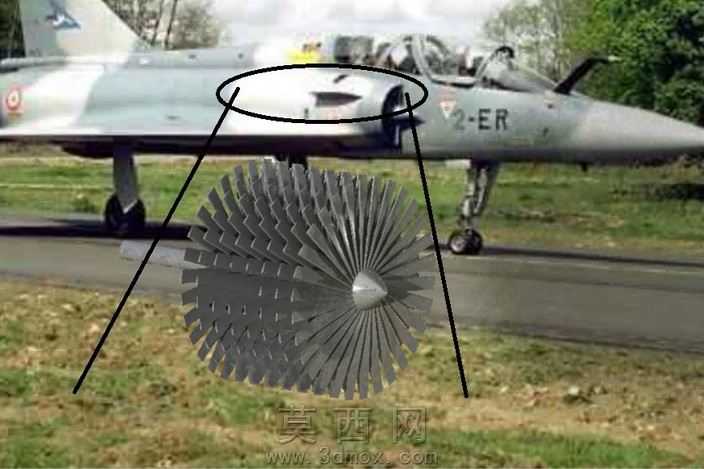

本模型为喷气式航空发动机核心压气机轴组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循航空轴类部件的结构设计规范，完整还原了压气机轴与多级叶片的装配关系。建模阶段首先以压气机轴的中心轴线为基准建立主参数骨架，依次完成轴身阶梯定位段、叶片安装榫槽、前端整流锥安装位、后端传动连接段的特征构建，每一处轴径变化、退刀槽、定位凸台的尺寸都匹配实际航空压气机轴的结构比例，保证轴体的扭转强度、动平衡特性符合设计逻辑。叶片部分采用阵列特征完成周向均布建模，每一片叶片的叶型曲面都通过样条曲线拟合构建，还原了亚音速压气机叶片的翼型截面、扭角变化与叶根榫头结构，确保叶片与轴身安装槽的配合精度符合装配要求。材质渲染阶段，轴身与叶片统一赋予高温合金材质效果，还原金属部件的哑光金属质感，表面添加细微的机加工纹理与使用痕迹，前端整流锥赋予抛光金属材质，突出气动外形的光滑流线特性，背景搭配战机实物参考图，清晰标注该部件在喷气发动机中的安装位置，直观展现部件的实际应用场景。设计过程中重点考量了压气机轴的受力特性，轴身的阶梯结构设计既满足了多级叶片的定位安装需求，也通过合理的轴径过渡降低了应力集中风险，叶片的周向阵列角度、叶型扭角都经过参数化校验，保证压气机工作时的气流压缩效率与转子动平衡性能，整体模型结构完整，装配关系清晰，可用于航空发动机结构教学、压气机工作原理演示、相关零部件设计参考等场景，完整展现了航空发动机核心转子部件的结构特点与设计逻辑。
