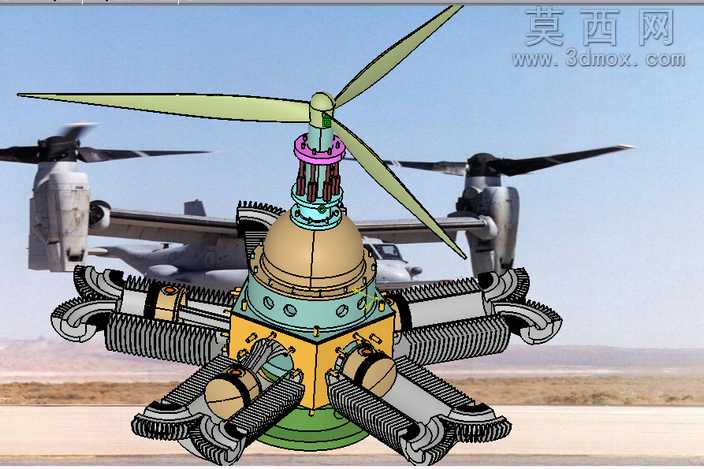

带螺旋桨的星型航空活塞发动机结构

本作品为航空用星型活塞发动机三维建模成果，建模过程严格遵循星型发动机的经典径向布局逻辑，围绕中心曲轴箱完成多组气缸的环形阵列排布，还原了该类发动机短曲轴、高功率密度的结构优势。建模阶段优先完成核心基体的参数化搭建：中心曲轴箱采用分层式结构设计，下部为润滑与曲轴安装基座，中部为气缸安装定位面，上部衔接桨毂安装座，各安装面的定位孔、密封槽、连接凸台均按照实际装配逻辑做了特征还原，保证各部件的装配干涉量控制在合理范围内。气缸组件采用径向发散式排布，每个气缸单元独立完成散热鳍片、活塞腔、进排气接口、摇臂安装座的细节建模，散热鳍片采用等距阵列特征制作，还原了风冷发动机的散热结构特征，相邻气缸的排布角度均匀，保证曲轴转动时各缸做功顺序的平衡性。前部螺旋桨组件做了适配性设计，桨叶采用曲面建模完成翼型截面的放样，三片桨叶沿桨毂周向均匀分布，桨毂内部做了与发动机输出轴连接的定位特征，还原了螺旋桨与动力输出端的装配关系。材质渲染阶段针对不同部件做了区分设置：曲轴箱主体采用铸铝材质，表面做亚光金属质感处理，还原航空铸件的粗糙金属肌理；气缸散热鳍片采用发黑处理的钢制材质，突出散热结构的金属层次感；密封衬垫、管路部件采用橡胶类材质，做深色哑光处理；螺旋桨桨叶采用航空铝合金材质，表面做轻微拉丝质感，还原桨叶的气动表面特征；连接螺栓、传动齿轮等标准件采用镀锌钢材质，突出金属高光质感。设计过程中重点还原了星型发动机的装配逻辑，各气缸的活塞连杆组件均与中心曲轴做了运动副约束预留，可直观展示该类发动机的做功传递路径，同时兼顾了外观展示与结构原理演示的双重需求，既还原了星型发动机经典的机械美感，也清晰呈现了其径向排布的结构特点，可用于航空动力结构教学、机械原理演示等场景。
