雅马哈RMAX无人监察直升机三维设计作品

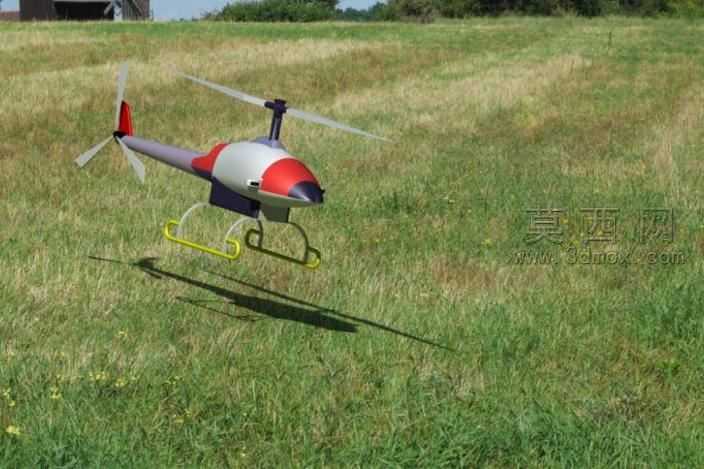

本作品为雅马哈RMAX监察无人直升机的三维建模设计成果，建模过程依托主流三维CAD软件完成全参数化结构搭建，完整还原了该型无人直升机的整体气动外形与核心功能结构。建模初期先梳理该机型的真实比例参数，以机身中轴线为基准搭建全局坐标系，先完成机身主体的曲面构建：机头部分采用流线型钝头曲面设计，通过多段样条曲线拟合机头轮廓，使用放样曲面命令生成顺滑的机头整流罩曲面，兼顾气动减阻特性与外观辨识度；机身中段为设备搭载舱结构，建模时预留了监察仪器的安装腔体，采用薄壁实体结构还原真实机身的蒙皮厚度，机身侧面的过渡曲面通过曲率连续约束处理，保证曲面衔接处无明显折角，还原真机的流畅外观。旋翼系统部分，主旋翼采用单旋翼带尾桨的经典布局，主旋翼桨叶通过翼型曲线拉伸生成实体，还原桨叶的翼型扭转角度，桨毂部分通过旋转、阵列命令完成复杂铰接结构的建模，还原主旋翼与机身的连接传动结构；尾桨部分单独构建尾梁延伸结构，尾桨桨叶与传动舵机的结构均做了细致还原，尾翼的垂直安定面与水平安定面按照真机比例搭建，保证气动布局的准确性。起落架部分采用滑橇式起落架设计，通过扫掠命令生成弧形滑橇杆结构，起落架与机身的连接支架采用焊接式结构建模，还原金属支架的弯折角度与连接点位，材质上为起落架赋予亮黄色金属漆材质，机身主体采用红白撞色的航空涂装材质，机头整流罩为亮红色哑光航空漆，机身中段为纯白色蒙皮材质，尾梁部分采用深紫色涂装，旋翼桨叶为半透明浅灰色复合材料材质，尾桨为红白相间的警示配色。渲染阶段采用户外草地环境作为展示场景，添加自然日光光照系统，调整光照角度模拟晴天正午的光照效果，开启光线追踪渲染模式，生成直升机在草地表面的柔和投影，还原模型的真实质感与比例关系。设计过程中严格遵循该型无人监察直升机的真实结构逻辑，所有部件的装配关系均按照实际连接方式添加配合约束，既保证了外观的高度还原，也完整呈现了该机型的结构组成，可用于无人直升机结构教学、航模设计参考、监察类无人机方案展示等场景。
