直列四缸发动机曲轴连杆活塞总成结构

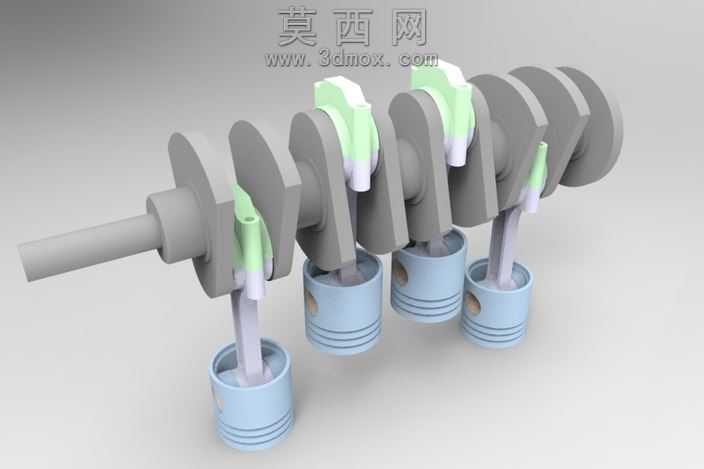

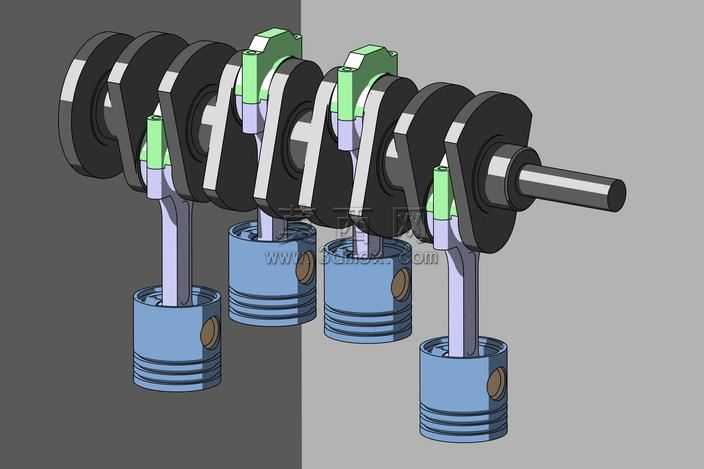

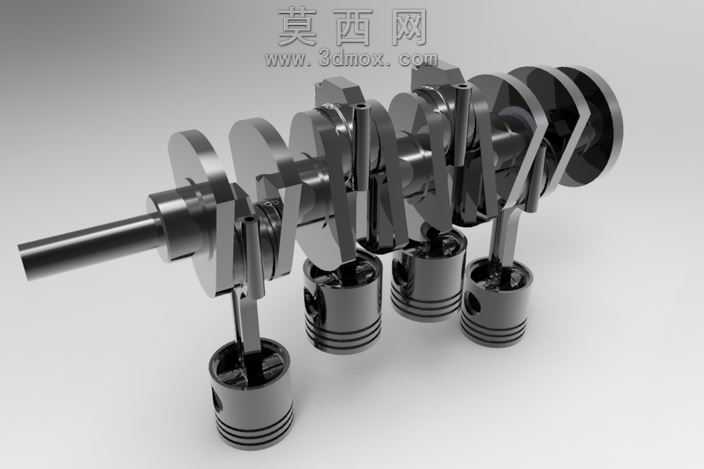

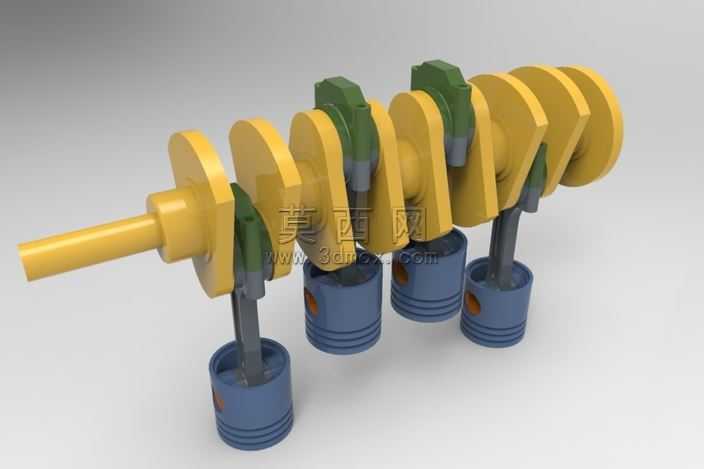

本作品为直列四缸发动机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机动力传递的结构逻辑，完整还原了曲轴、连杆、活塞三大核心部件的装配关系与细节特征。建模阶段首先依据四缸发动机的点火间隔角与曲柄销排布规律，完成曲轴主体的参数化构建：对主轴颈、曲柄销、曲柄臂、平衡重块分别进行特征建模，精准控制各轴颈的同轴度公差、曲柄销的相位夹角，平衡重块的轮廓完全匹配往复惯性力平衡的设计要求，曲轴前端的动力输出轴段保留了标准的轴径与定位台阶特征。连杆部件建模时严格区分小头孔、杆身、大头盖三个功能段，小头孔对应活塞销的装配尺寸，杆身采用变截面工字梁结构还原真实零部件的轻量化高强度设计，大头部分做了分体式结构设计，预留了螺栓装配的定位特征，完整呈现连杆与曲轴曲柄销的铰接配合关系。活塞部件建模还原了活塞裙部、环槽、销座的细节结构，活塞外轮廓做了适配热膨胀的微变椭形设计，四道环槽分别对应气环与油环的安装位置，销座部位做了加强筋结构处理，还原活塞承受燃气压力的结构强度设计。材质与渲染阶段，曲轴主体采用铸钢材质表现，赋予哑光金属质感并做了表面氧化的细微色泽处理，连杆采用锻钢材质搭配深灰金属质感，活塞采用铝合金材质赋予浅银蓝金属色泽，活塞环部位做了深色耐磨层的材质区分，各部件的装配间隙做了可视化的细微处理，既保证装配关系清晰可辨，又还原真实机构的配合精度。整体装配完全遵循四缸发动机的曲柄排布逻辑，四个活塞分别对应四个曲柄销，连杆垂直铰接于活塞与曲轴之间，完整呈现内燃机将活塞往复直线运动转化为曲轴旋转运动的核心结构原理，模型结构严谨，细节还原度高，可用于内燃机结构教学、动力系统方案展示等场景，建模过程覆盖了三维软件中参数化特征建模、多部件装配约束、材质参数调试、渲染光影调整等全流程操作，能够充分锻炼三维建模的全模块操作能力。
