六角空心铜制通讯连接螺柱结构

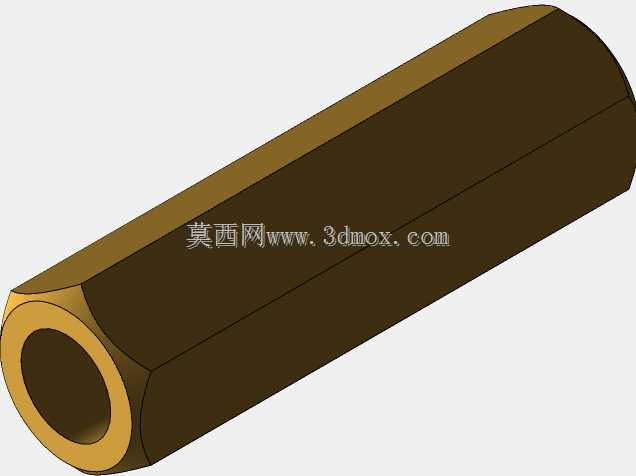

　　这款六角空心铜柱在消费电子与通讯终端装配里属于出镜率极高的小型紧固连接件，日常做手机内部主板堆叠、小型通讯模组固定、便携数码设备壳体锁附时，经常会用到这类带内螺纹的隔离支撑柱。零件整体采用黄铜棒料加工成型，外轮廓做六方棱柱造型，两端预留同轴内螺纹孔，轴向打通的中空结构既可以减轻零件自重，也能让穿线、对位销穿过或者避让板卡上凸起的元器件。

　　从选型适配的角度看，标称M3螺纹、有效长度17mm的规格，刚好对应消费电子里PCB板与中框之间的标准隔离间距：六方对边尺寸按照标准M3铜柱的通用公差加工，普通5.5mm开口扳手或者套筒就可以直接夹持施力，装配时不会像圆柱滚花铜柱那样出现打滑拧不紧的问题，自动化锁螺丝工位的吸嘴也能稳定拾取六方外轮廓，不会发生零件旋转偏移。

　　设计这款零件的时候，首先要卡死的是两端内螺纹的同轴度：如果两端螺纹孔偏心，锁附到主板支柱上之后，另一侧拧入固定螺丝时会产生侧向剪切力，长期受设备震动影响容易把PCB焊盘扯脱，所以建模时先拉伸出六方实体，两端分别做螺纹底孔，再在内孔两端加工出适配M3螺丝的内螺纹特征，孔口位置做0.3mm左右的倒角，去除机加工产生的锐边毛刺，也让螺丝导入时更顺滑，不会出现 cross-thread 错牙滑丝的情况。

　　实际装机场景里，这类铜柱大多压合或者预先锁在塑胶中框的定位柱上，上端穿过PCB的光孔之后用薄型螺丝锁附，把电路板架高17mm的距离，下方空间可以布置电池排线、屏蔽罩或者接插件，既起到轴向支撑压紧的作用，黄铜本身的导电特性还能顺带实现板级接地，把PCB上的静电通过铜柱传导到金属中框释放，省去额外加装接地弹片的成本。

　　安装边界上要注意，六方柱的外接圆直径要小于板卡上预留的安装孔周边禁布区宽度，避免六方棱边刮伤附近的贴片电容或者走线；轴向长度17mm要计入两端螺丝拧入后的总堆叠高度，不能超出设备壳体内部的净空尺寸，防止装配后外壳出现凸起顶白。中空的内孔如果不需要穿线，也可以在做三防灌胶时让少量胶液流入孔内，固化后进一步提升螺柱的抗震防松能力，在手持设备偶尔跌落的冲击下，螺柱不会从塑胶柱上松脱退出。和普通钢制隔柱相比，黄铜的切削加工性能更好，小批量打样时走自动车床一次成型就能稳定保证尺寸，不会出现加工变形，长期在温热的设备内部工作也不容易生锈，接触电阻稳定，很适合通讯类便携产品的密集装配工况。
