等节距圆柱螺旋压缩弹簧结构设计

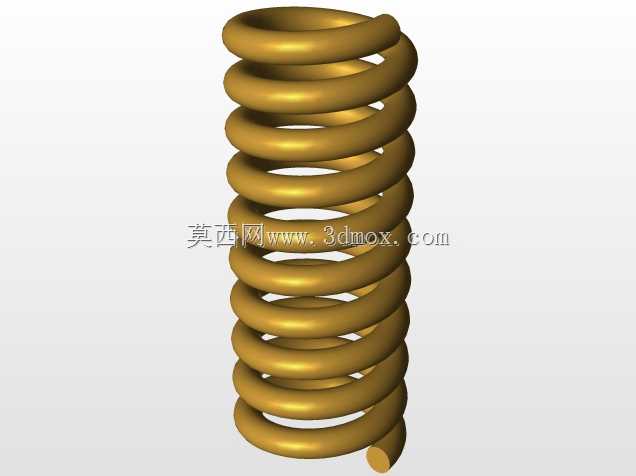

　　这款圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常能在各类需要缓冲、复位、储能的场景见到它的身影，小到消费电子的按键复位结构，大到重型设备的减震支撑模组，都能找到同结构弹簧的应用。做这类弹簧的三维建模时，首先要明确实际工况的载荷边界，先确定线径参数，线径直接决定弹簧的承载能力，线径越粗能承受的极限载荷越高，但对应的刚度也会越大，相同压缩量下需要施加的外力就越高。建模过程中要先确定弹簧的中径尺寸，中径是弹簧安装时的核心匹配参数，要适配安装位的导向轴或者安装孔的尺寸，避免出现安装卡滞或者工作过程中弹簧偏磨的问题，通常弹簧内径要比导向轴大0.5到1毫米的间隙，外径要比安装孔小同等数值的间隙，预留出工作时的径向形变余量。

　　节距的设置要结合有效圈数来调整，有效圈数直接决定弹簧的刚度，相同线径和中径的前提下，有效圈数越多弹簧刚度越小，相同载荷下的形变量越大，建模时还要注意两端的并圈结构，通常压缩弹簧两端会做1到1.5圈的并紧磨平处理，保证弹簧直立放置时端面和轴线垂直，避免工作时出现侧向滑移、失稳弯折的问题。这类弹簧的实际用途覆盖极广，在冲压模具里可以做卸料板的复位元件，在阀门结构里可以做密封面的预紧元件，在代步车辆的悬挂结构里可以做减震缓冲元件，在自动化设备的夹爪结构里可以做夹持力的提供元件。设计时还要考虑弹簧的并紧圈数，也就是支撑圈，支撑圈不参与弹性形变，主要作用是保证弹簧的安装垂直度，建模时如果忽略支撑圈的并紧处理，后续做工程图或者装配仿真时，

　　会出现弹簧端面无法和安装面完全贴合的问题，导致仿真计算的刚度数值和实际测试值出现偏差。另外弹簧的自由长度是安装前的核心尺寸参数，要结合工作行程来确定，通常预压缩量要设置为极限压缩量的百分之十到二十，保证弹簧在初始安装状态就有一定的预紧力，避免设备运行过程中弹簧出现松脱、异响的问题，同时最大工作压缩量不能超过弹簧的并紧高度，防止弹簧出现塑性变形，失去弹性性能。建模时扫掠路径的螺旋线起始点要对齐两端并圈的位置，保证端面磨平后的支撑面平整，不会出现局部凸起的问题，扫掠用的簧丝截面要和螺旋线保持垂直，避免出现簧丝扭曲的建模错误，影响后续的有限元受力分析精度。
