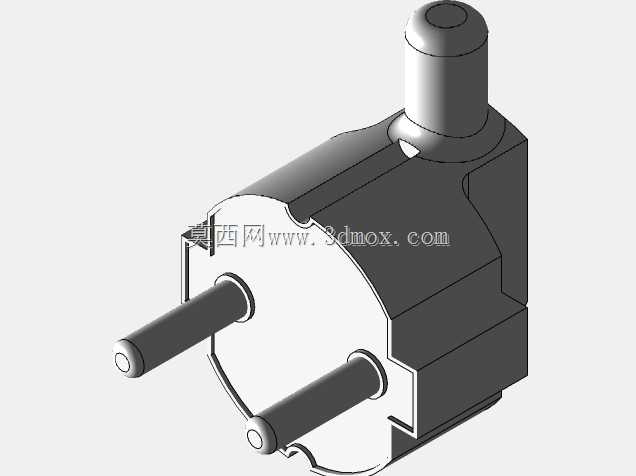

两芯圆柱插脚小型电源连接插头结构

　　日常接触的小型两芯电源插头，是低压小功率用电设备取电的核心连接部件，这类结构广泛应用在消费类电子、小型通讯终端、桌面型数码外设的供电回路中，承担着市电侧到设备侧的电流导通、物理连接固定的作用。从结构设计逻辑来看，这款插头采用圆柱型金属插脚布局，插脚伸出长度、中心间距完全匹配常规墙面两孔插座的接触弹片行程，插入后能保证金属接触面完全贴合，避免接触电阻过大引发的温升异常。插脚根部做了阶梯限位结构，插入插座时可以抵靠插座面板，避免插脚过度深入插座内部，同时也能防止使用过程中插脚受侧向力出现弯折偏移。插头主体的外壳采用分件式结构，上下壳体通过卡扣配合实现扣合，内部预留了足够的腔体空间用来容纳电源线的压接端子、线尾防拉脱结构，

　　线尾位置设计了锥形出线口，电源线从该位置引出后，能承受一定角度的弯折拉扯，避免电源线根部铜丝因为反复弯折出现断裂。外壳的握持区域做了微幅的弧面过渡，插拔时手指贴合外壳侧面施力，不需要过度用力就能完成插合与拔出动作，外壳边缘全部做了圆角处理，没有尖锐的棱角，日常使用时不会划伤手部。从安装边界来看，插头主体的方形外壳尺寸控制在常规插座的单孔位占用范围内，相邻插座位插入该插头后，不会遮挡旁边的插孔，不会影响其他插座的正常使用。插脚的直径尺寸适配国标两孔插座的接触片夹持力范围，既不会因为插脚过细导致接触松动，也不会因为插脚过粗造成插拔阻力过大。内部腔体的走线槽做了定位筋设计，压接完成的端子放入腔体后会被定位筋固定，

　　不会因为日常使用中的晃动出现端子移位、两极短路的风险。线尾的防拉脱结构采用压线筋设计，电源线装配完成后，上下壳的压线筋会紧紧压住电源线的外被，当外部拉扯电源线时，拉力会作用在电源线外被上，不会直接传递到内部的压接端子位置，避免端子脱开造成断路。这类插头的结构设计不需要额外的锁付螺丝，装配时只需要将压接好端子的电源线放入下壳的定位槽内，扣合上壳即可完成整体装配，装配工序简单，适合批量生产组装，同时外壳的分模线设置在壳体侧面，合模后不会出现明显的飞边，外观一致性较好。在实际应用场景中，这类小功率两芯插头多用于不需要接地保护的二类电器，比如小型通讯适配器、桌面音箱、小型充电设备等，额定电流范围适配小功率设备的取电需求，结构强度满足日常插拔的使用寿命要求，整体尺寸紧凑，不会占用过多的插座空间。
