内燃机进排气门精密结构三维数模

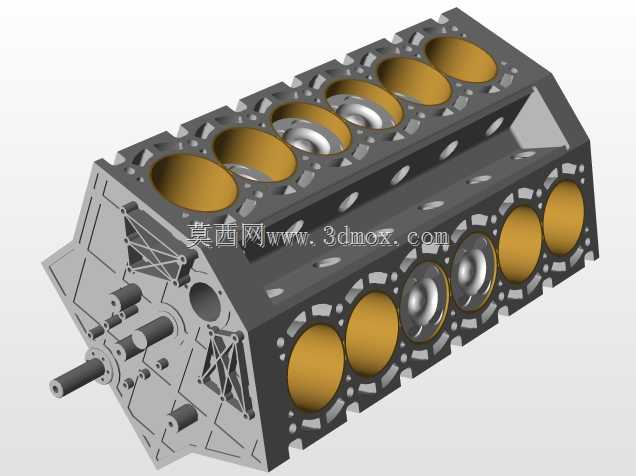

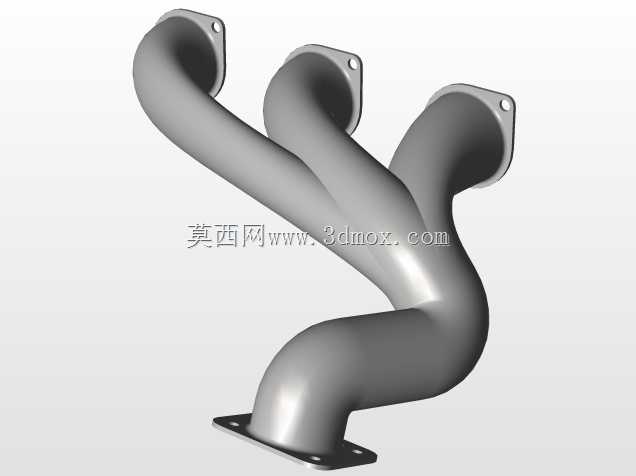

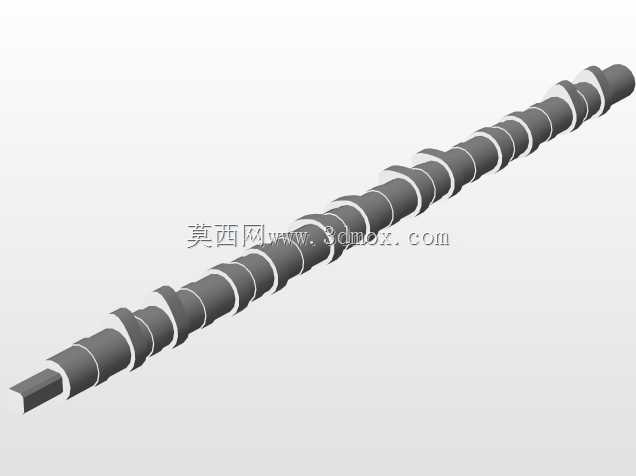

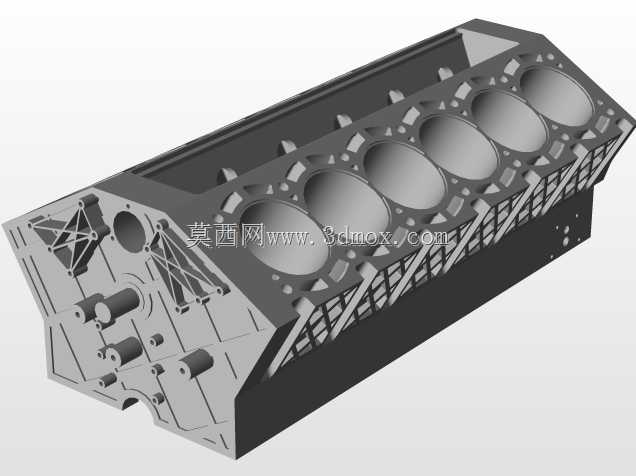

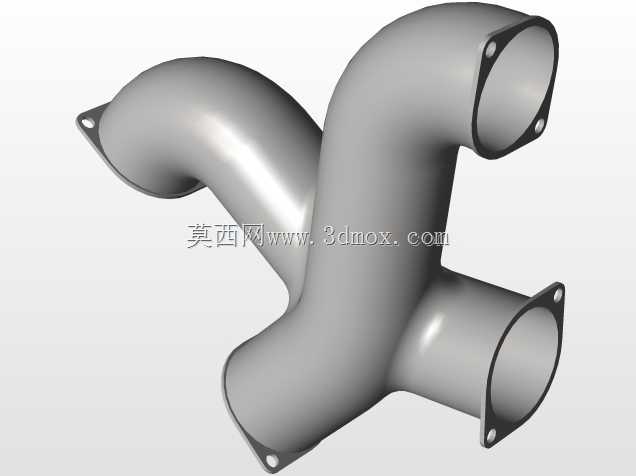

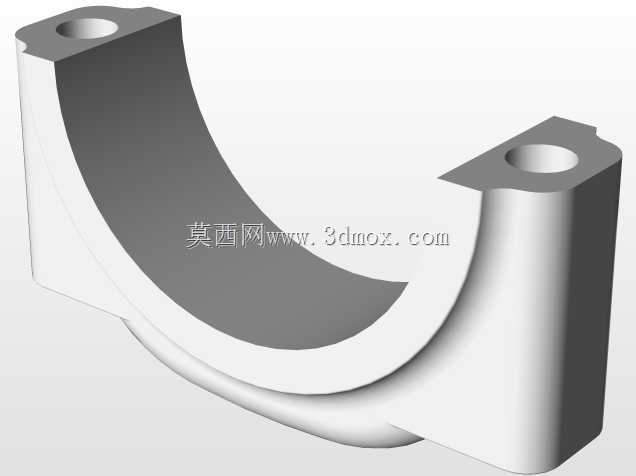

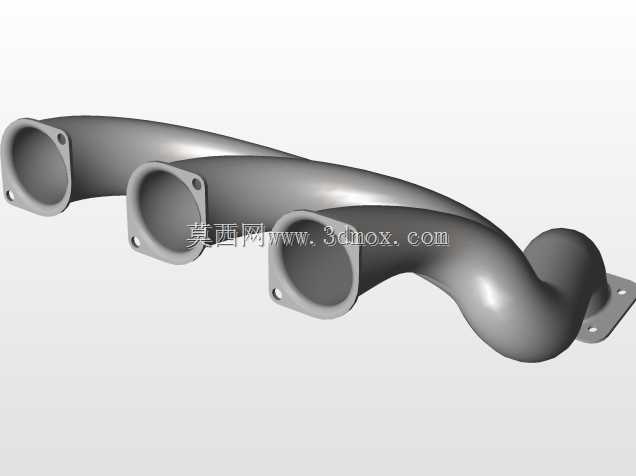

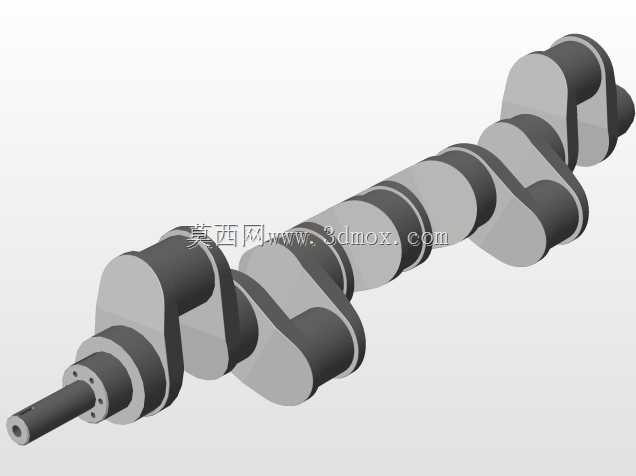

　　该零件为内燃机配气机构核心执行元件，直接承担气缸进排气通路的定时启闭功能，在整机运行过程中，需要按照配气相位设定的时序，精准完成气门升程动作，配合凸轮轴、气门弹簧、摇臂等周边组件，保障进气冲程新鲜充量充分灌入、排气冲程燃烧废气彻底排出，其工作状态直接决定内燃机的充气效率、燃烧稳定性与动力输出表现。从实际应用场景来看，这类结构广泛适配大排量V型多缸内燃机，覆盖乘用车辆动力单元、工程机械动力系统、固定式发电机组动力源等多个使用场景，在高温、高冲击、高频往复运动的恶劣工况下长期服役，设计阶段需要充分匹配不同排量机型的气道流量特性、燃烧室结构边界与配气机构动力学参数。

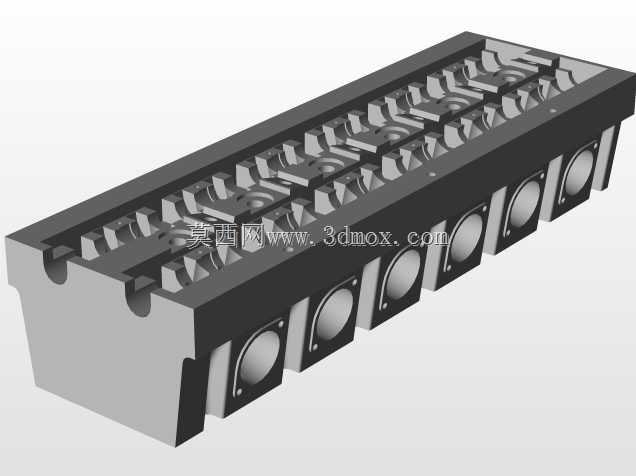

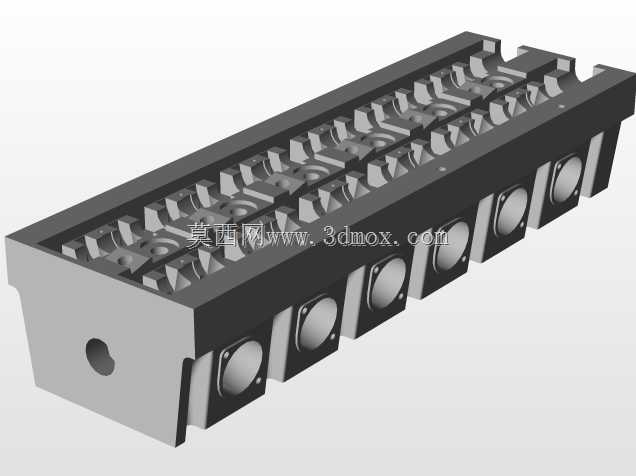

　　设计过程中首先围绕功能需求确定核心结构逻辑：整体采用细长杆身搭配大直径盘部的一体式结构，杆身顶端为与摇臂或凸轮从动件接触的受力端面，需要承受配气机构传递的周期性冲击载荷，杆身表面需要满足极高的圆柱度与粗糙度要求，与气缸盖内的气门导管形成高精度滑动配合，为往复运动提供稳定导向，同时控制杆身与导管的配合间隙在合理区间，既避免运动卡滞，又防止过量机油窜入燃烧室。盘部的锥面密封带是核心密封结构，需要与气门座圈的锥面形成高精度线密封配合，在气门关闭状态下承受气缸内的爆发压力，杜绝燃气泄漏；盘部背面的流线型过渡结构经过曲面优化，能够降低进排气过程中的气流阻力，提升气道流量系数，减少泵气损失。

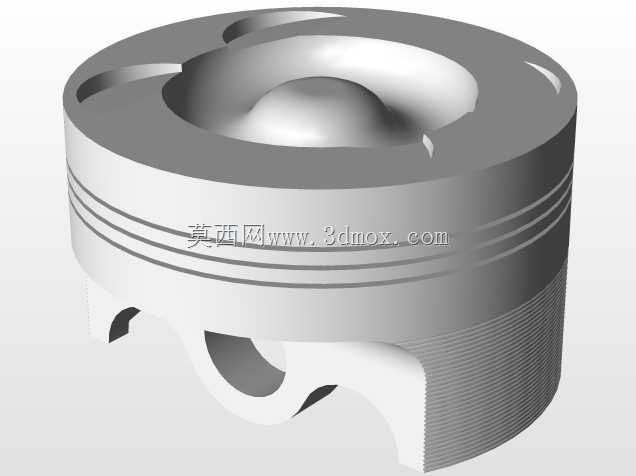

　　从安装边界维度考量，杆身直径需要与对应规格的气门导管内孔尺寸严格匹配，预留符合热膨胀要求的配合间隙，杆身总长度需要匹配气缸盖的安装高度、气门弹簧的装配预压量以及凸轮轴的基圆位置，确保气门最大升程符合设计值，不会出现活塞碰撞气门的机械干涉问题；盘部外径需要匹配燃烧室气道开口尺寸，密封带的锥角通常采用行业通用的45度设计，部分高强化机型会采用30度锥角优化密封比压，盘部边缘的厚度需要满足高温下的结构强度要求，避免长期受高温燃气冲刷出现烧蚀变形。设计时还需要考虑零件的轻量化需求，在保证杆身刚度、盘部强度的前提下尽可能降低往复运动质量，减小配气机构的驱动载荷与冲击噪声，同时为杆身端面、密封锥面等易磨损区域预留表面强化处理的工艺余量，匹配实际量产的加工工艺要求。
