深沟球滚动轴承径向承载结构

　　这套滚动轴承结构围绕旋转轴的径向支撑需求展开，建模时把内圈、外圈、钢球与保持架之间的装配关系完整呈现，适合在传动轴系校核、设备布局干涉检查以及教学演示中使用。轴承在整机中并不直接承担动力输出，而是为转轴提供低摩擦回转边界，使轴颈在承受径向载荷时仍能保持稳定旋转中心。实际选型时，外圈通常装入轴承座孔，内圈与轴颈形成配合；两端若配合挡肩、端盖或锁紧螺母，可限制轴向窜动，并为润滑脂留存提供封闭空间。

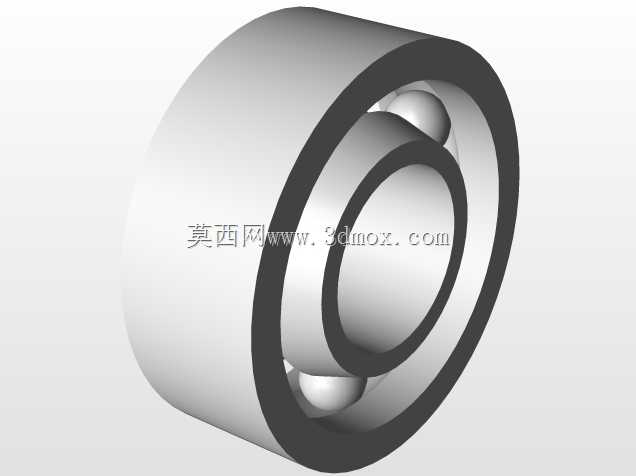

　　从结构细节看，内圈外圆和外圈内圆均加工有连续弧形滚道，滚道曲率与钢球球面匹配，载荷通过钢球在两滚道之间传递。钢球并非满装排布，而是由保持架分隔，避免相邻滚动体直接接触摩擦，同时保证各球沿圆周均匀分担载荷。模型中可见钢球部分嵌入滚道，接触区位于滚道侧面而非沟底正中，这一布置使轴承既能承受较大径向力，也可兼顾一定双向轴向载荷。

　　设计思路上，轴承宽度、外径和内径构成最基本的安装边界。外径决定座孔的加工尺寸与配合公差，内径对应轴颈直径，宽度则影响支座跨距和轴向定位面位置。若将其放入减速器、电机端盖、输送机辊筒或小型风机轴系中，需要同步核对轴肩高度、座孔挡肩尺寸以及圆角过渡，防止装配时滚动体或保持架与相邻零件发生干涉。滚道边缘与挡肩之间应留出足够空间，便于轴承压装和拆卸。

　　工况层面，这类轴承适用于中高速、中等载荷的旋转部位。轴系对中良好时，滚动摩擦小，温升相对可控；若存在明显挠曲或座孔不同轴，钢球与滚道会产生边缘应力，保持架也可能受到附加冲击。因此在整机布置中，轴承位置应靠近载荷作用点，并保证轴承座孔与轴颈的同轴度。润滑路径可沿内圈、保持架间隙和滚道空间展开，密封件则布置在外圈两侧或邻近端盖处，以减少粉尘进入和润滑脂外泄。

　　三维建模过程中，各零件按同轴关系装配，钢球沿圆周阵列并约束在滚道之间，保持架兜孔与球体保留合理间隙。该表达便于工程师检查旋转空间、拆装顺序和相邻密封结构，也能直观说明滚动轴承如何把轴与固定机架之间的滑动摩擦转化为滚动摩擦，为后续寿命校核、配合选择和轴系详细设计提供清晰的结构基础。
