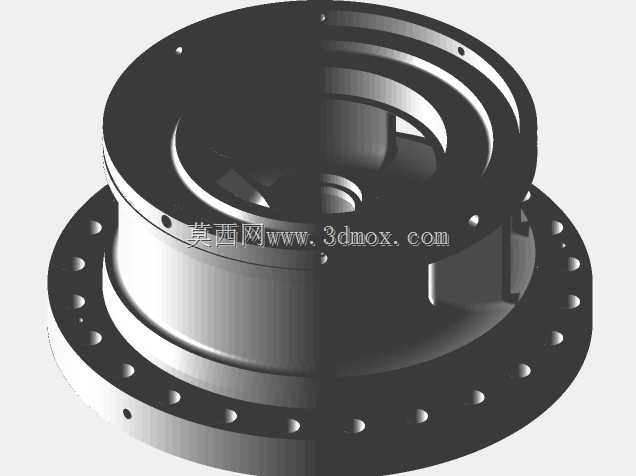

带法兰安装边的双层回转壳体结构件

　　该结构件为典型的盘壳组合式回转类机械零件，整体采用同轴双层回转结构设计，外层为带均匀分布安装孔的法兰连接边，内层为阶梯式环形腔体结构，可适配多类需要回转密封、同轴定位的设备装配场景。从实际应用场景来看，这类结构常出现在流体输送设备的端盖组件、旋转传动机构的壳体支撑段、动力设备的密封连接座位置，承担着腔体密封、部件同轴定位、外部载荷传递的核心作用，法兰边上的通孔可配合螺栓紧固件实现与相邻部件的刚性连接，孔位的均匀分布设计能保证连接受力均匀，避免局部应力集中导致的密封失效或连接松动。设计过程中优先保证了各回转面的同轴度公差，内层阶梯腔体的不同直径段可分别适配密封件安装、轴承定位、轴系穿设的不同需求，

　　腔体内部的环形凸台结构可对装入的内部零件形成轴向限位，无需额外增加定位挡圈即可实现内部组件的轴向固定，减少装配环节的零件数量。外层法兰边的厚度经过受力核算，可承受相邻部件传递的轴向拉力与径向倾覆力矩，法兰背面与相邻部件贴合的端面设计有平面度要求，可保证密封垫片压紧后受力均匀，避免出现介质渗漏问题。从安装边界来看，法兰边的最大外圆直径决定了该零件的安装占用空间，装配时需要预留对应尺寸的法兰对接面，内层腔体的最小内孔直径为内部轴系或流体通道的尺寸边界，设计选型时需要核对内部穿过件的最大外径小于该尺寸，避免出现装配干涉。零件的轴向总高度决定了其在设备轴向的安装空间需求，相邻部件的轴向安装间隙需要大于该总高度，

　　同时要预留紧固件的安装操作空间。结构上的双层壁设计在保证整体刚性的前提下，相比实心结构有效降低了零件自重，适合对转动惯量有要求的旋转部件使用场景，内壁的过渡圆角设计可减少应力集中，提升零件在交变载荷下的疲劳寿命，避免转角位置出现应力开裂问题。
