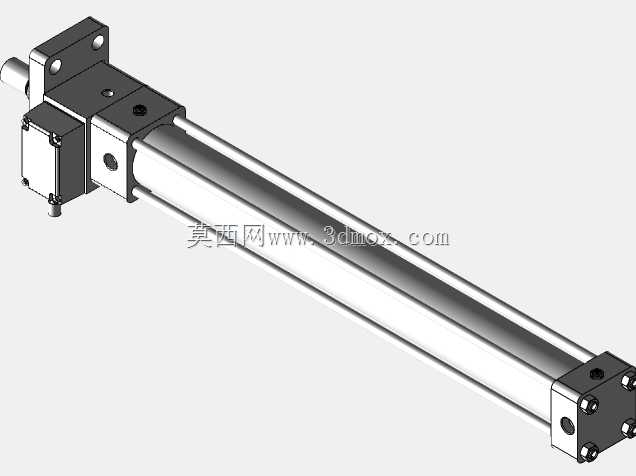

140Mpa耐压级带安装法兰气缸结构设计

　　这款气缸的额定工作压力可达140Mpa，属于高压气动执行元件范畴，在重型气动回路、高负载压紧工位、高压成型设备的动力输出端都有适配场景，区别于常规0.5-1Mpa工作压力的普通气缸，其结构强度冗余设计完全匹配高压工况下的受力需求，不会出现缸筒胀形、端盖密封失效的问题。从安装边界来看，前端采用方形法兰安装结构，法兰面预留四个对称分布的安装通孔，可直接通过螺栓固定在设备安装立板上，安装定位精度高，能承受活塞杆伸出时的反向倾覆力矩，避免缸体在高频往复动作中出现偏移。活塞杆采用伸出端光轴设计，端部可根据实际工位需求连接压头、夹具、推块等不同执行端配件，适配不同的作业需求。设计过程中，缸筒部分采用等壁厚圆管结构，内壁做高精度珩磨处理，

　　表面粗糙度控制在合理区间，降低活塞往复运动的摩擦阻力，同时减少密封件的磨损速率，延长整体使用寿命。端盖与缸筒的连接采用内六角螺栓周向均布锁紧结构，每个螺栓的预紧力经过核算，可承受高压气体作用在端盖上的轴向推力，不会出现端盖被顶出的安全隐患。侧面集成的阀组安装位可直接适配配套气动控制阀，无需额外外接管路做远距离排布，减少管路压力损失，同时让整体结构更紧凑，缩小设备安装占用空间。在实际选型应用中，这类高压气缸常被用在金属件压装、厚板材冲孔、高压气密性测试工装的压紧环节，相比液压缸它不需要配套复杂的液压站系统，介质采用洁净压缩空气，不会出现油污泄漏污染工位的问题，适合对洁净度有一定要求的装配车间使用。建模过程中对所有密封槽的尺寸、

　　安装孔的位置度、活塞杆与缸筒的同轴度都做了参数化定义，修改缸筒长度、活塞杆直径、法兰安装尺寸时可直接驱动参数更新，不需要重复绘制特征，能大幅提升同系列不同规格气缸的设计效率。整体外形做了棱角钝化处理，安装法兰的边角做了小倒角，避免安装调试过程中尖锐边角划伤操作人员，同时也减少应力集中点，提升缸体整体的抗疲劳强度。
