皮赫PT10碳膜电位器精细三维建模作品

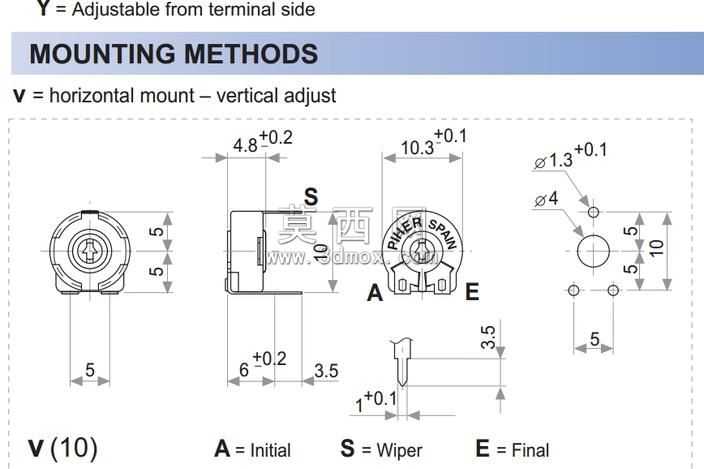

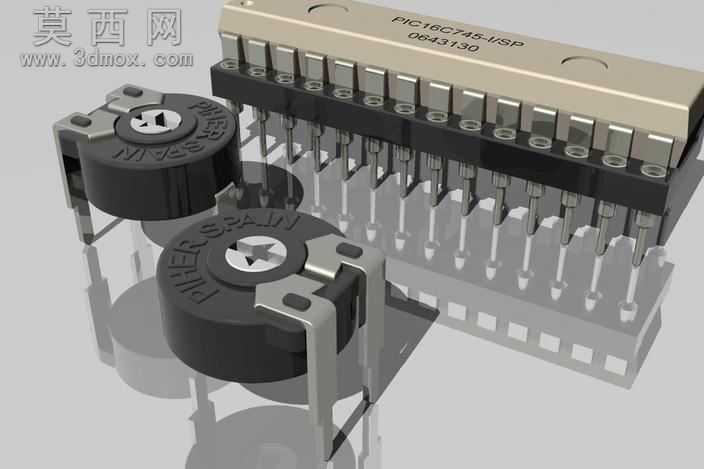

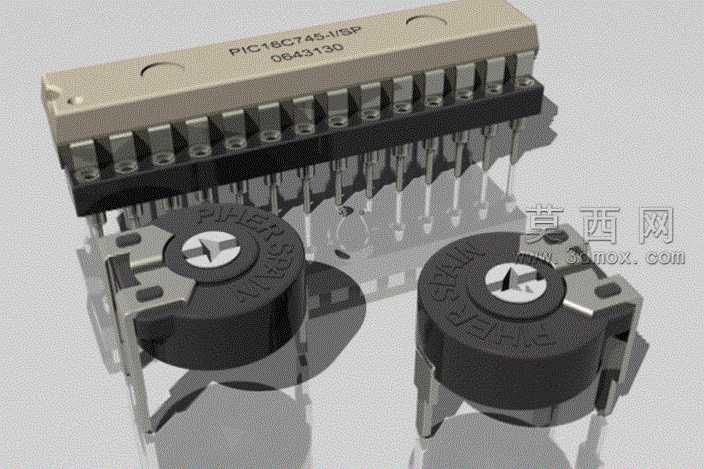

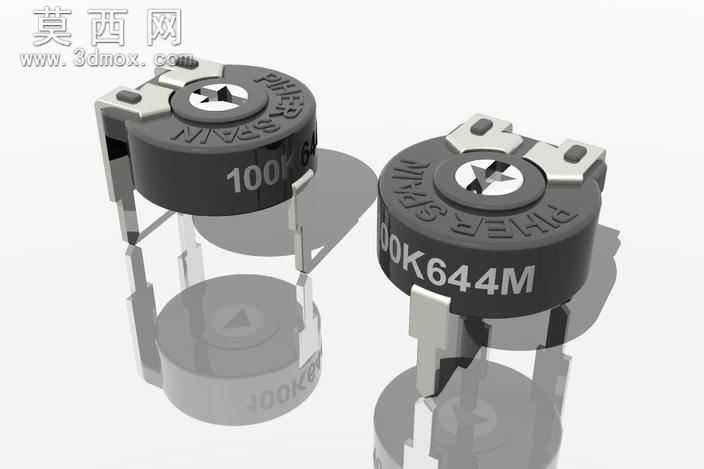

本次三维建模围绕PT10型10毫米碳膜电位器展开，建模前期先梳理该元件的完整结构组成，将整体拆分为碳膜电阻主体、旋转调节端、金属固定支架、引脚连接端四个核心模块，确保建模过程中各部件的装配逻辑完全匹配实物的组装关系。建模阶段采用参数化建模思路，先绘制电位器圆形主体的截面轮廓，通过旋转特征生成碳膜元件的基座壳体，针对外壳上的品牌标识、型号刻印细节，采用浮雕贴图结合实体偏移的方式还原，既保证细节辨识度又控制模型整体面数，避免后续渲染出现卡顿问题。金属固定支架部分先绘制冲压钣金的展开轮廓，通过钣金折弯特征还原支架的弯折角度、安装定位孔以及卡扣结构，精准还原支架与电位器主体的卡合装配关系，确保支架的安装位、避让槽完全匹配实物的装配公差。旋转调节端的一字槽、顶部防滑纹理采用阵列特征结合布尔运算制作，还原调节旋钮的操作触感对应的外观细节，引脚部分按照直插式元件的引脚间距、引脚直径参数制作，还原引脚的平直度与焊接端的倒角细节。材质渲染阶段，碳膜主体的黑色塑料外壳采用哑光硬质塑料材质，添加细微的颗粒质感模拟注塑外壳的表面肌理，金属支架采用镀锌钢板材质，调整金属粗糙度参数还原五金冲压件的半哑光金属质感，调节旋钮顶部的标识区域采用深色丝印材质，与外壳形成细微的质感差异，引脚部分采用镀锡金属材质，还原电子元件引脚的亮面金属质感。场景搭建上搭配同系列直插芯片作为参照，通过柔和的影棚布光突出电位器的结构层次，调整光线角度让金属支架的反光、塑料外壳的明暗过渡自然，既清晰展示电位器的外观细节，也直观呈现该元件在电路板应用中的尺寸比例关系。建模过程中重点还原该电位器的结构特性，包括密封防水外壳的贴合结构、聚酯基板的安装位、旋转限位结构的细节，完整呈现该长寿命低成本控制电位器的设计特点，确保模型可用于电子元件装配演示、电路布局模拟、产品宣传展示等多个场景。
