平行轴非对齐式十字滑块联轴器结构

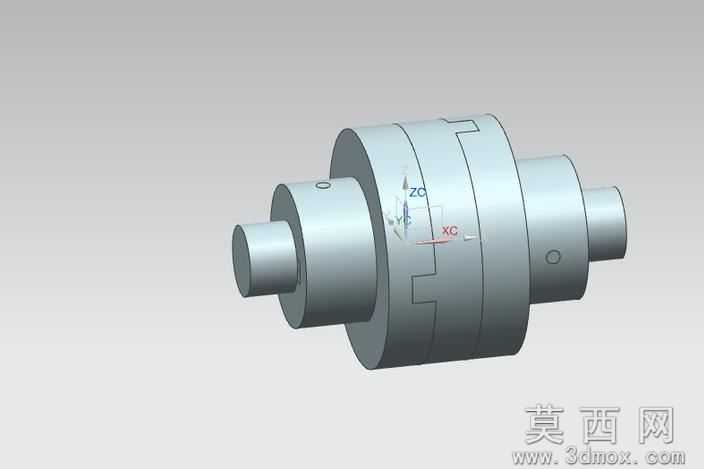

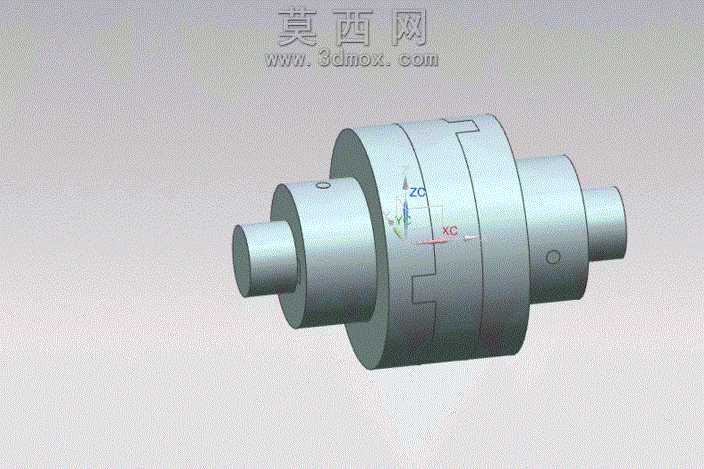

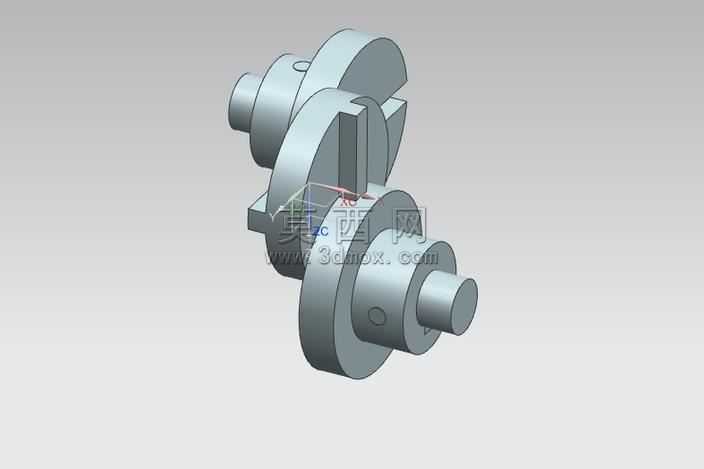

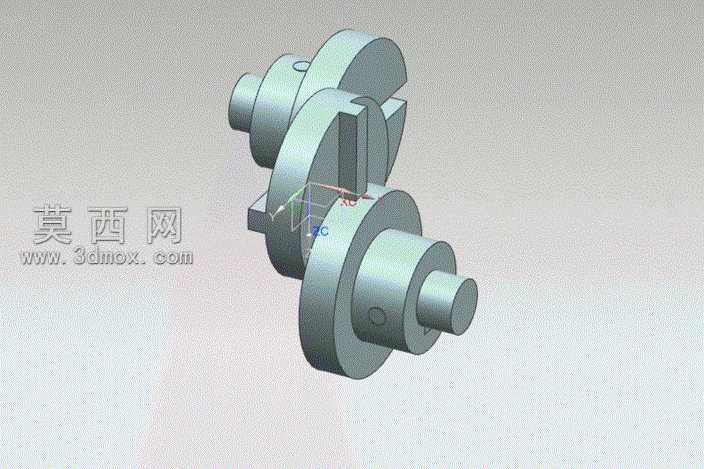

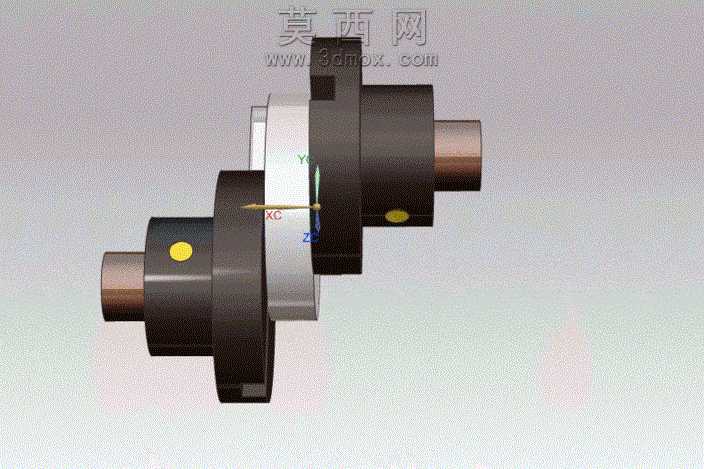

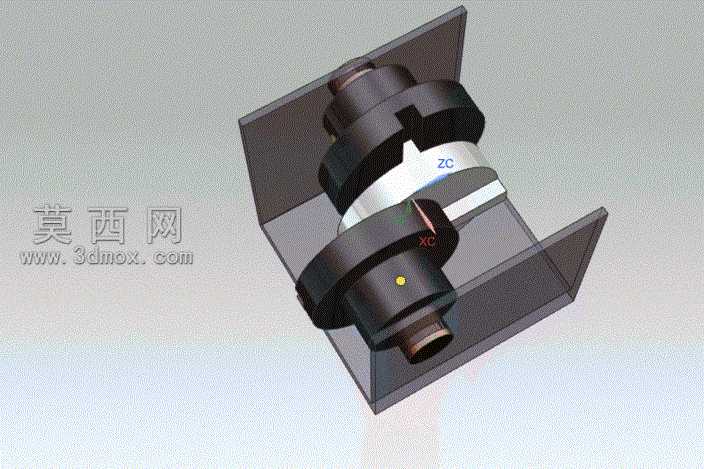

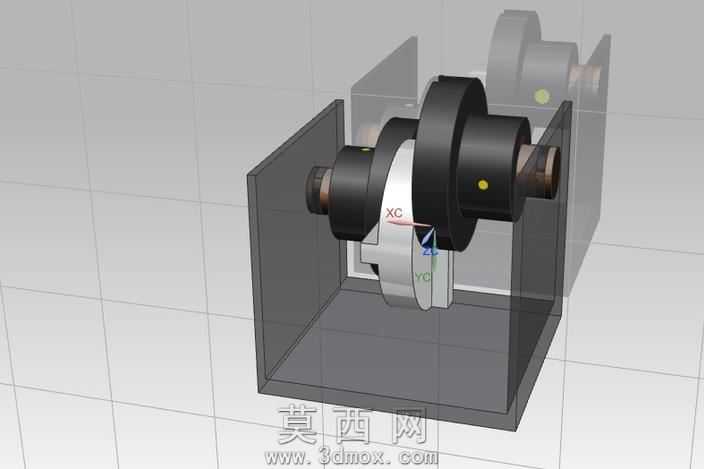

本作品为平行轴非对齐工况使用的十字滑块式联轴器三维模型，建模过程严格遵循机械传动件的设计规范，首先完成两端带榫槽的法兰轴套主体建模，通过回转特征生成轴套的圆柱基体、轴孔与安装法兰结构，在法兰端面上精准切削出对称分布的矩形传动榫槽，槽宽与槽深的尺寸公差按照滑动配合要求设定，保证中间圆盘的凸榫可顺畅嵌入槽内完成滑动配合。中间圆盘部分采用圆盘基体加两侧垂直分布凸榫的结构设计，两侧凸榫的中心线呈90度垂直交叉，分别对应两端法兰轴套的榫槽位置，建模时对凸榫的棱边做了微小倒角处理，既避免装配时的锐边干涉，也能减少传动过程中的应力集中。材质渲染阶段，两端法兰轴套采用调质结构钢的深灰金属质感，表面添加细微的机加工纹理还原真实零件的加工质感，中间圆盘采用耐磨铜合金的暖棕金属材质，轴孔配合面、榫槽滑动面做了高光处理以区分加工面与非加工面，轴端的配合圆柱面添加了轻微的粗糙度纹理，零件上的定位标记点采用醒目的明黄色材质，方便装配对位时的视觉识别。结构设计上，该联轴器可补偿两平行轴之间的小范围径向偏移，传动过程中中间圆盘可随轴的转动在两端法兰的榫槽内做小范围滑动，抵消两轴的不对中量，避免轴系因安装误差产生附加载荷。建模时对各零件的装配约束做了精准设定，可直观演示旋转过程中中间圆盘的滑动补偿动作，清晰展示非对齐平行轴的扭矩传递原理，整体模型结构完整，配合关系准确，可用于机械原理教学演示、传动方案选型参考以及相关设备的轴系连接结构设计参考。
