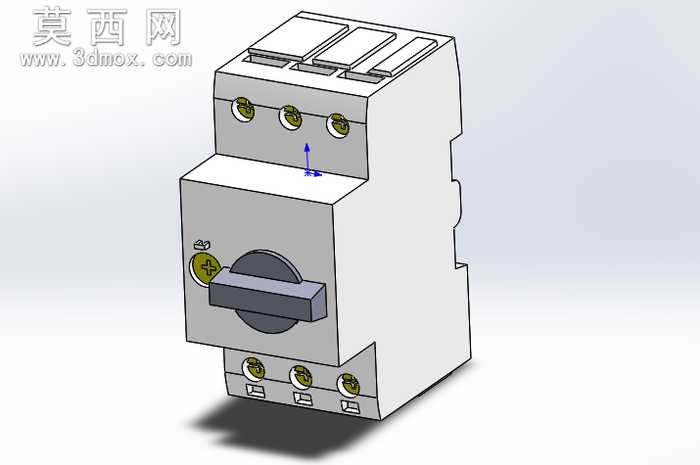

伊顿EATON PKZMC-1.6电动机保护开关三维建模

本模型为伊顿穆勒PKZMC-1.6型号电动机保护开关的三维数字化建模成果，建模过程严格参照实物的实际尺寸比例与结构特征开展，首先通过测绘实物获取各部件的轮廓尺寸、安装孔位间距、操作部件行程等核心参数，在SolidWorks软件中采用自底向上的建模思路，先拆分出上盖壳体、基座主体、操作手柄、接线端子、调节旋钮、内部卡扣结构等独立零部件，对每一个零部件分别进行特征建模：壳体部分通过拉伸、拔模、抽壳特征构建出导轨安装式的塑壳主体轮廓，精准还原DIN导轨安装的卡扣槽结构，保证模型可直接匹配标准电气安装导轨的装配需求；操作手柄部分通过旋转、拉伸切除特征还原手柄的握持轮廓与操作限位结构，还原手柄分合闸的转动角度限位特征；接线端子部分还原压线螺丝结构、接线腔的进线开口尺寸，以及端子标识的位置特征；电流调节旋钮部分还原旋钮的刻度标识轮廓与调节档位的限位结构。建模过程中对各零部件的装配配合关系进行严谨定义，通过同轴配合、面重合配合、限位配合还原产品实际的装配逻辑，保证操作手柄、调节旋钮等活动部件可模拟真实的转动动作。材质渲染阶段，为塑壳主体赋予哑光浅灰色工程塑料材质，还原工业电器外壳的磨砂质感；为操作手柄赋予深灰色硬质塑料材质，为接线端子、调节旋钮等金属部件赋予镀锌金属材质，还原金属部件的哑光金属光泽；为标识区域赋予印刷标识的贴图材质，还原产品表面的参数标识、品牌标识的视觉效果。模型完整还原了该款电动机保护开关的外观结构与安装特征，可用于低压配电柜的三维布局设计、电气装配实训的数字化演示、工业电气场景的可视化搭建等场景，建模过程中对安装尺寸、接口位置的精准还原，保证模型可直接导入各类三维场景进行装配使用，无需额外调整尺寸参数，同时对圆角、拔模斜度等工艺特征的完整还原，让模型视觉效果与实物高度一致，可用于产品宣传展示、安装指导动画制作等用途。
