花键轴式齿轮减速传动构件结构设计

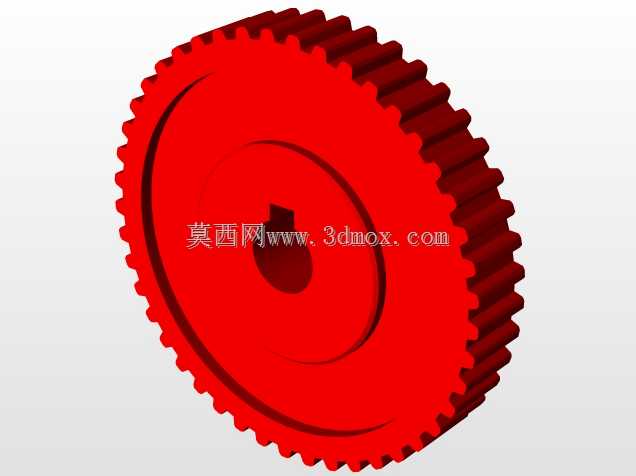

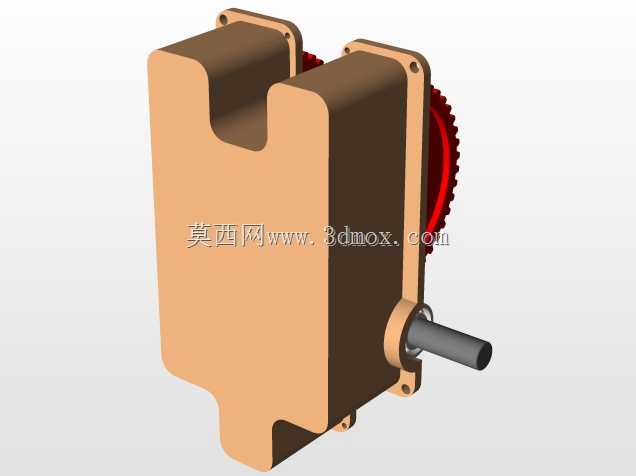

　　这款传动构件的设计，最初是针对小型自动化输送线的驱动端改造需求展开，当时现场原有直连驱动的扭矩冗余不足，启动瞬间的负载冲击经常导致驱动端联轴器打滑，才需要在有限的安装空间内做集成式的减速传动设计。整个构件采用长筒式集成结构，将减速级的传动内齿圈直接集成在筒身内壁，输入端的花键轴头直接对接驱动电机的输出轴，不需要额外加装联轴器，能大幅压缩轴向安装尺寸，适配现场原有安装位的边界限制，不需要额外改动设备的机架安装孔位。

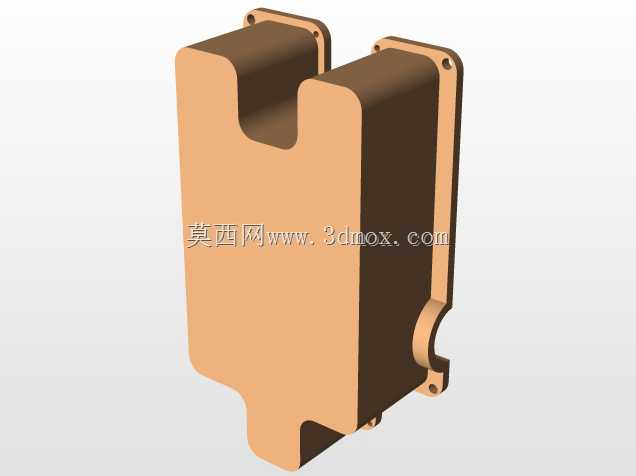

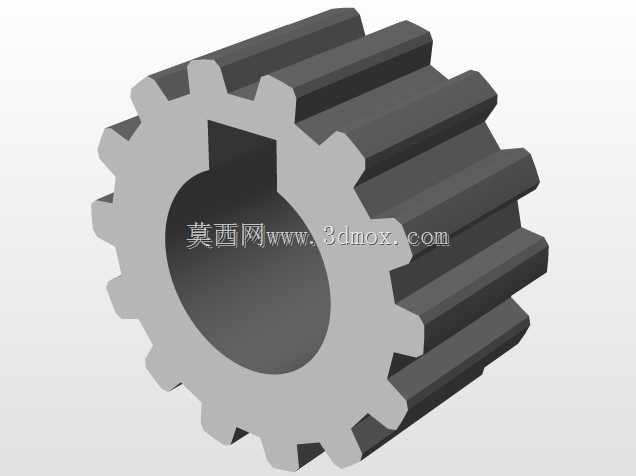

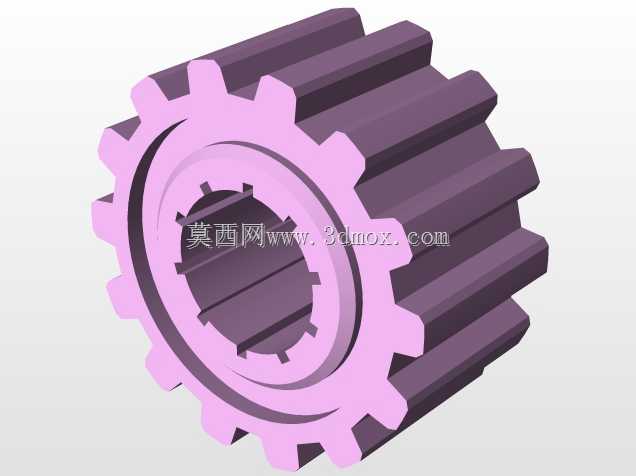

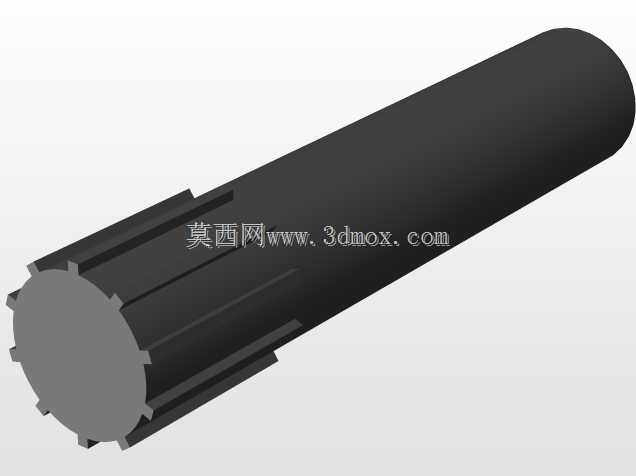

　　从功能实现来看，该构件通过内置的行星齿轮啮合结构实现固定减速比的扭矩输出，输入端的外花键采用渐开线齿形，齿向做了修形处理，能抵消装配时的微小同轴度误差，避免高速运转时的齿面偏载磨损。筒身外壁设计有轴向的定位凸筋，安装时可以直接卡入设备安装座的定位槽内，不需要额外做周向防转结构，装配时的对位效率比传统光轴配合结构提升近四成，也能避免长期运转时筒体跟转导致的连接螺栓剪切断裂问题。

　　实际应用场景中，这类集成式减速构件除了小型输送线，还能适配小型电动执行器、智能仓储的分拣拨轮驱动、低空作业平台的滚轮驱动等对安装空间有严格限制的场合。设计时特意将输出端的连接结构跟筒身做一体化加工，减少了分体式装配带来的累积误差，运转时的传动噪音比同减速比的分体式减速组件低3分贝左右，齿面的接触疲劳强度也能满足连续8小时运转的工况要求。

　　尺寸边界上，整个构件的轴向长度控制在常规同减速比分体组件的60%左右，最大外径适配市面上常用的60mm安装座孔径，输入端花键的模数跟常用小型伺服电机的输出轴花键参数完全匹配，不需要额外做转接套设计。筒身的壁厚经过有限元校核，在额定1.5倍过载扭矩的工况下，筒身的最大形变不超过0.02mm，不会影响内部齿轮的啮合间隙，能保证长期运转的传动精度稳定。设计过程中还特意考虑了润滑脂的存储空间，筒身内壁预留了环形储脂槽，一次加注润滑脂可以满足两年以上的运转润滑需求，不需要频繁拆解维护，适配很多不便定期保养的安装工位。
