立式多工位自动喷涂工作站结构设计

　　这套立式喷涂工作站的三维结构，面向中小尺寸工件的表面涂装工序搭建，常见于五金件、塑胶外壳、小型结构件的底漆、面漆或防护涂层作业现场。设备没有采用多轴串联机械臂的复杂布局，而是以固定立柱配合横向伸臂完成喷枪点位布置，更适合节拍稳定、喷涂轨迹重复度高的批量生产线，在降低机构运动复杂度的同时，也方便现场人员快速调整喷幅与枪距。

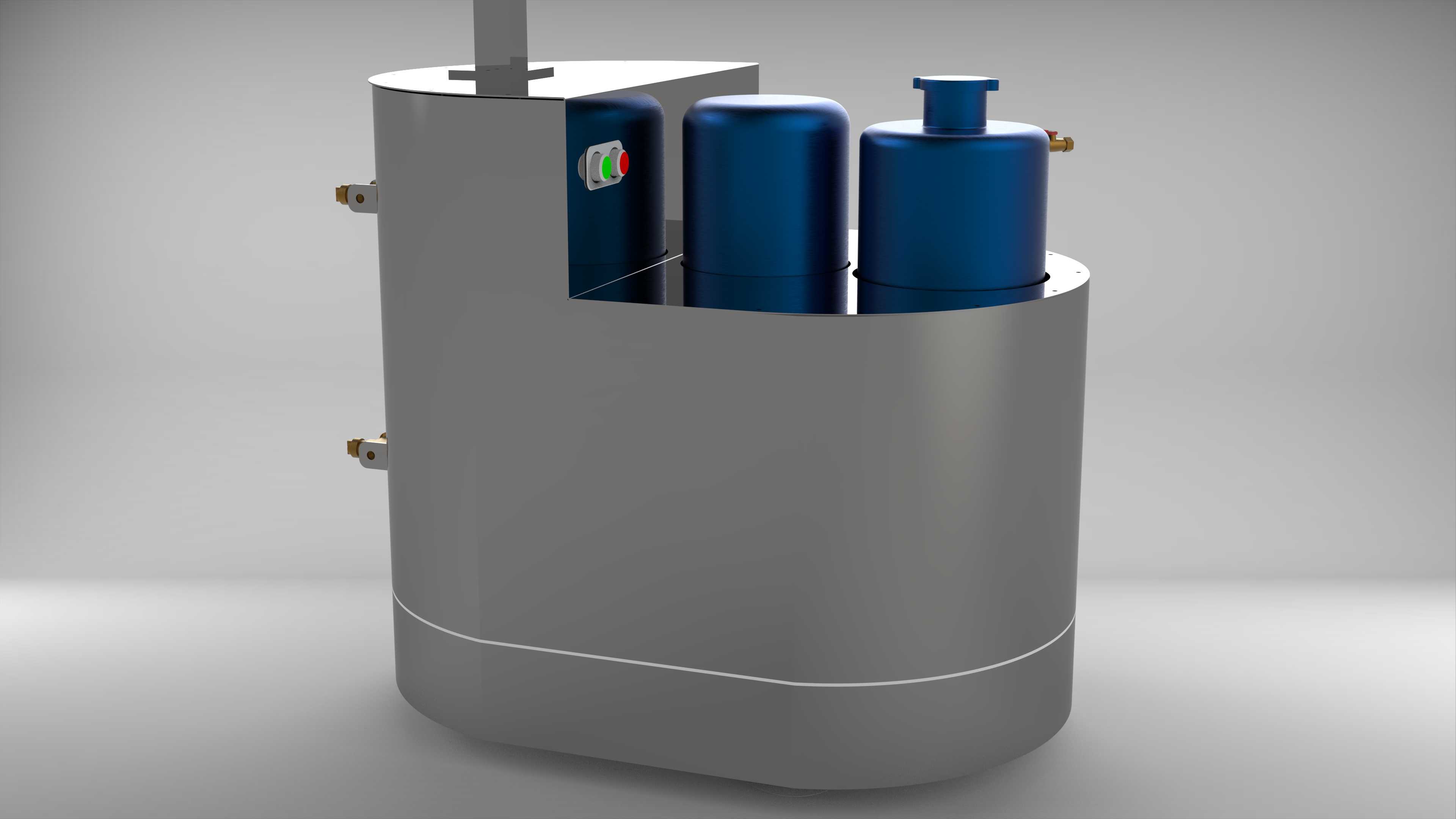

　　下部基座采用半围合的圆弧箱体造型，内部集中安置两组蓝色压力储料罐以及配套管路接口，罐体承担涂料储存、压力输送或稳压供给的作用。基座侧壁预留多处快接接头，可分别对接输漆管、压缩空气管以及回流管路，管线从箱体内部沿立柱走向排布，避免作业区域管线拖地、缠绕。基座底部为平整安装面，落地布置时可直接通过地脚螺栓固定在涂装车间地坪上，圆弧外轮廓也减少了漆雾在棱角处的积挂，日常清理更为方便。

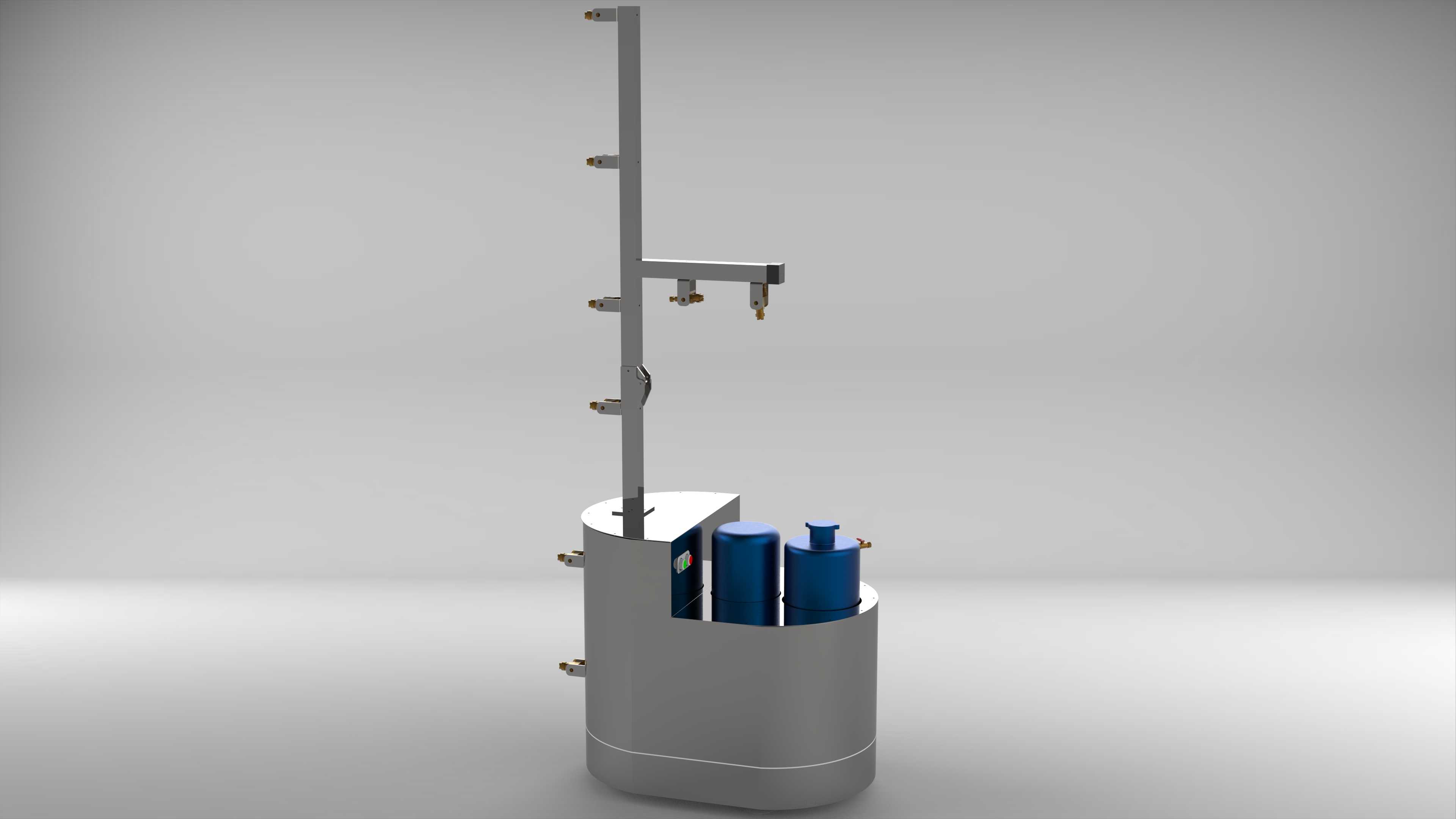

　　立柱为竖直方管焊接结构，沿高度方向开设多组调节安装位，横向悬臂通过抱箍或锁紧块固定在立柱不同高度段，能够根据待喷工件的高度范围上下移位。悬臂末端安装自动喷枪，枪体朝向工件输送侧，喷嘴的俯仰角度、伸出长度都可通过锁紧螺母微调；立柱侧面额外设置的多个侧向支座，可扩展安装辅助喷枪、检测开关或导向挡块，实现多面同时喷涂。

　　从安装边界来看，整机高度明显大于横向占地，基座直径控制在较小范围，适合排布在连续式喷涂线的侧边工位，工件由悬挂输送链或辊道从设备前方通过时，喷枪按设定顺序完成表面涂布。设计时需要在设备前方预留工件通行与上下件空间，后侧留出罐体加料、调压阀操作以及维护更换滤芯的距离，立柱顶部与车间顶棚、风管之间保留安全间隙。

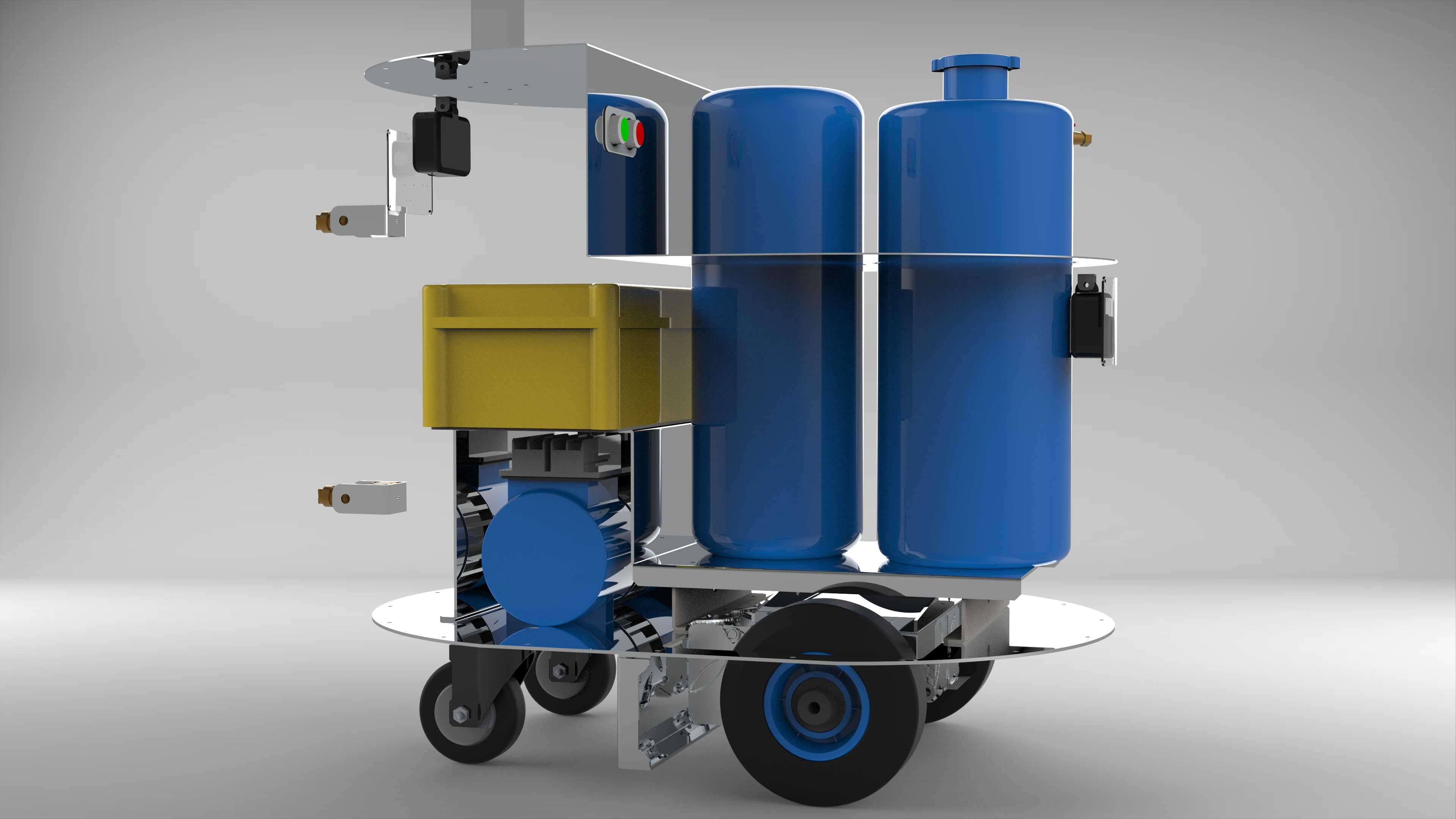

　　结构建模中把储漆罐、锁紧手轮、管路接头、喷枪支架等细节均做了实体还原，能够直接用于干涉检查：重点核对悬臂升降过程中与基座、罐体的间隙，输漆管随悬臂调整时的弯曲半径，以及喷枪喷射扇面是否覆盖目标工件区域。供漆与气路接口集中在基座低位，也便于布置隔膜泵、调压阀和油水分离器，保证喷涂压力稳定。整机兼顾固定式自动喷涂的可靠性与工位调整灵活性，可为涂装线布局、枪架排布和周边防护设计提供直接的结构参考。
