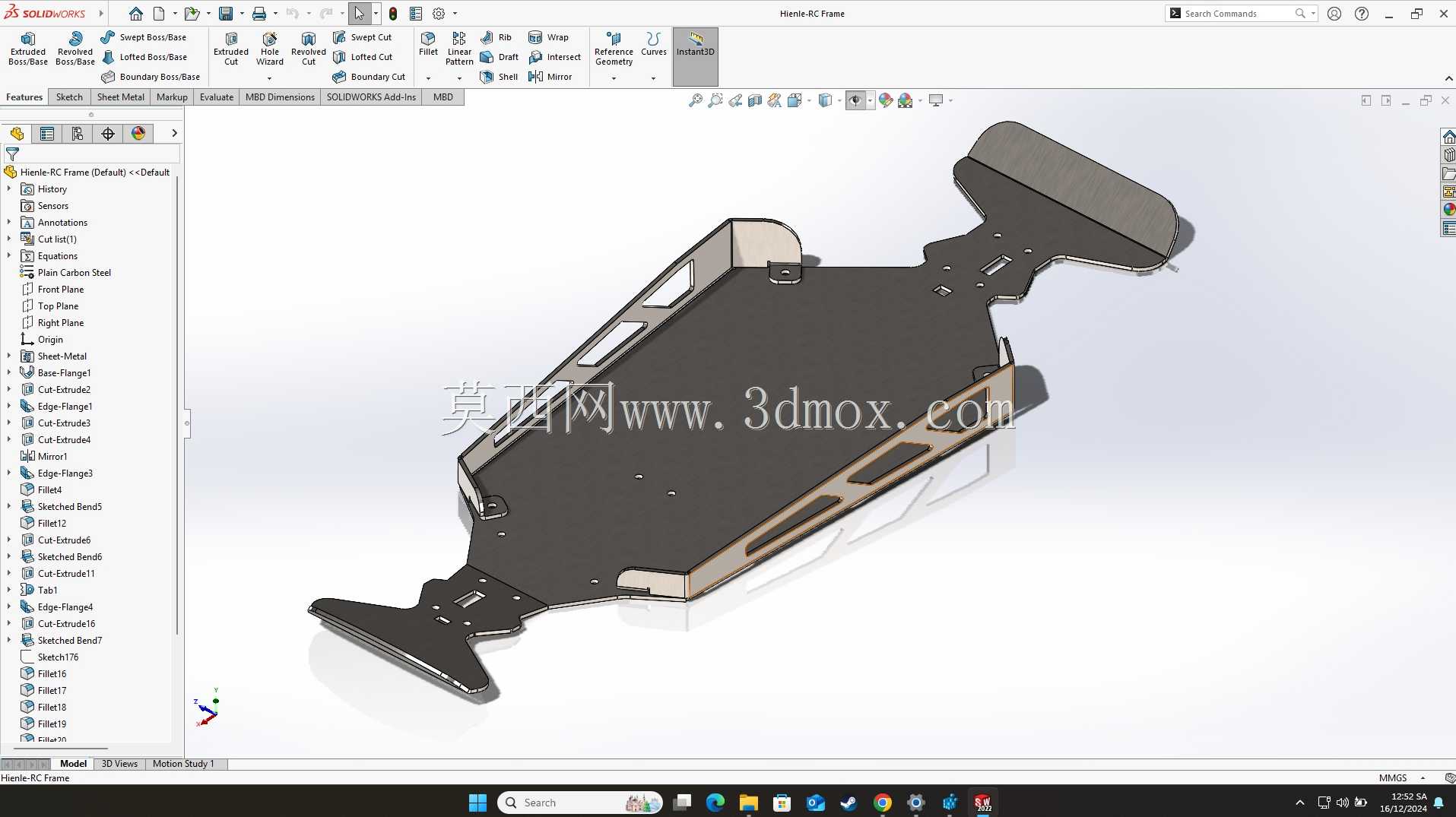

遥控模型车一体式承载主框架结构设计

　　这套框架结构针对1/10比例电动遥控平跑车开发，核心承担整车动力部件、电子设备、行走机构的集成承载功能，是RC模型整车装配的核心基准件。从实际赛场使用场景来看，这类一体式框架主要适配室内平路竞速、户外停车场漂移两类主流RC玩法，区别于传统分体式二楼板+底盘的组合结构，该框架采用一体化弯折成型设计，减少了多件拼接带来的装配公差累积，在高速过弯、急加速急减速的工况下，能更好地抵消传动系统带来的共振，避免螺丝松动、电子设备接插件松脱的常见故障。

　　设计过程中优先考虑了部件安装的边界兼容性：框架主体预留的电池仓位可适配常规2S短身锂电、2S标准硬壳锂电两类常用动力电池，仓体两侧的镂空槽既作为电池绑带的穿设位，也能在碰撞时提供一定的形变溃缩空间，避免硬撞击直接挤坏电池外壳。电调、接收机的安装位设置在框架前部靠近转向机构的区域，走线槽沿框架侧边的加强筋布置，既缩短了舵机、电机的接线长度，也能避免传动齿轮运转时剐蹭线材。前后部的安装耳位完全匹配常规1/10平跑车的悬挂摇臂固定孔距，转向组的安装基准面做了0.2mm的下沉设计，保证转向拉杆安装后处于水平状态，减少转向过程中的虚位产生。

　　从结构强度设计来看，框架主体采用2.5mm厚度的6061铝合金板材弯折成型，侧边的加强翻边高度控制在8mm，既保证了纵向的抗扭刚度，也不会过度增加整车重量。框架表面的多处异形镂空并非单纯为了美观：中部的大尺寸镂空是为了给电机散热留出空气流通通道，长时间全油门运转时，行驶带来的迎面气流可直接穿过镂空区域带走电机外壳的热量；尾部的倾斜镂空位是为了适配不同尺寸的后扰流板安装，玩家可根据场地抓地力情况更换不同高度的尾翼，无需额外打孔修改框架。前部的防撞安装位预留了3mm的调节间隙，可兼容不同厚度的EVA防撞棉，在正面撞击时能通过防撞棉的形变吸收大部分冲击力，避免框架主体出现弯折变形。

　　安装边界方面，框架总长度控制在260mm，前部最大宽度90mm，中部电池仓位置宽度70mm，尾部电机安装位宽度65mm，整体安装尺寸完全适配市面上绝大多数190mm宽度的1/10平跑车壳，车壳柱的安装孔位做了前后5mm的可调设计，可适配不同轴距的车壳安装需求。框架底部做了1mm的磨砂平面处理，与底盘配重块的贴合面平面度公差控制在0.05mm以内，保证配重块安装后不会出现凸起，避免车辆行驶过程中底盘剐蹭地面时影响行驶姿态。值得注意的是，框架尾部的电机安装座采用了分体式嵌入设计，可适配3650、3660两类常用尺寸的无刷电机，电机齿与大齿的啮合间隙可通过安装座的长圆孔进行微调，无需额外加装电机调整座，减少了整车的零件数量。

　　从实际装配的工艺性来看，框架所有的弯折内角都做了R0.5mm的圆角处理，避免弯折处出现应力集中导致的开裂问题，所有安装孔位都做了0.1mm的倒角去毛刺处理，螺丝安装时不会出现孔口毛刺刮伤螺丝螺纹的情况。框架两侧的侧边防撞条安装槽深度为1.2mm，可嵌入尼龙材质的防撞条，侧面撞击时防撞条先接触障碍物，避免铝合金框架直接被刮花或者撞变形。针对玩家常见的改装需求，框架前部预留了舵机升级的安装位，可替换不同扭矩的金属齿舵机，无需重新打孔；后部的避震架安装位兼容标准长度的平路避震器，可根据场地路面情况更换不同硬度的避震弹簧，调整车辆的离地间隙与侧倾刚度。
