重型商用车12R22.5钢制轮辋轮毂结构

　　该轮辋结构面向重型商用车、客车及货运车辆的22.5英寸无内胎车轮应用场景，主要承担轮胎支撑、轮端连接、制动力与驱动力传递等功能。模型围绕12R22.5规格轮胎的装配边界展开，轮辋直径、胎圈座宽度、轮缘高度及槽底过渡均按照无内胎钢制车轮的装配逻辑进行表达，能够在三维环境中检查轮胎胎圈与轮辋座面的贴合关系，也可用于车桥、制动鼓、轮毂螺栓及转向空间的干涉校核。

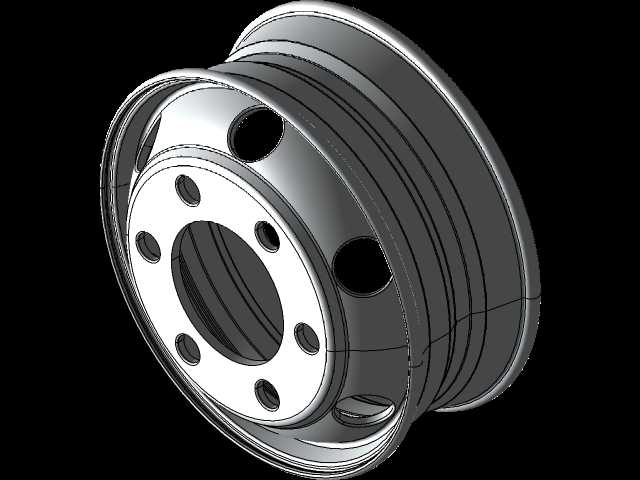

　　从结构功能上看，轮辋本体采用深槽式轮圈形式，外侧轮缘用于约束轮胎胎圈轴向位移，胎圈座提供径向承载与密封支撑，中部槽区则服务于轮胎拆装过程中的胎圈让位。盘面分布有中心孔、螺栓孔与多个大尺寸通风孔，中心孔与车桥轮毂轴头形成定位关系，螺栓孔用于车轮与轮毂的紧固连接，通风孔可降低制动鼓或制动盘工作温度，同时减轻轮盘重量。盘面与轮辋筒体之间通过连续过渡区域连接，载荷从轮胎接地位置经轮缘、筒体、盘体再传递至轮毂螺栓和车桥，路径清晰，适合进行承载路径分析与结构优化讨论。

　　设计思路上，这类车轮并不追求复杂曲面造型，而是强调装配可靠性、疲劳强度与维修便利性。轮缘处需要承受轮胎充气后的侧向张紧力，因此圆角和壁厚过渡不能出现明显应力集中；螺栓孔周边是预紧力和交变载荷集中区域，孔位分布需与车桥螺栓节圆严格对应；通风孔边缘则应避免尖锐缺口，以降低道路冲击和制动热循环带来的裂纹风险。模型中筒体上的环形轮廓对应轮辋标准槽型与加强区域，可用于说明轮胎安装时胎圈滑入、就位和充气锁止的过程。

　　在实际选型与布置中，22.5英寸轮辋多用于大直径载重轮胎，安装边界不仅包括轮胎外径和断面宽度，还需关注车轮偏距、螺栓孔数量、节圆直径、中心孔直径以及制动系统外包络。若轮盘通风孔与制动鼓散热筋、气门嘴、轮胎螺栓或转向拉杆存在空间冲突，即使轮辋直径正确，也无法完成整车装配。该三维结构可帮助设计人员在底盘布置阶段确认轮腔内部空间，核对制动器与轮盘间隙，评估双胎并装时的间距，并为轻量化开孔、焊接轮盘成型、轮辋滚压工艺提供直观参考。整体表达偏重工程结构本身，适合用于商用车底盘、车桥配套、车轮总成设计及装配教学场景。
