长距离管式螺旋给料输送设备结构

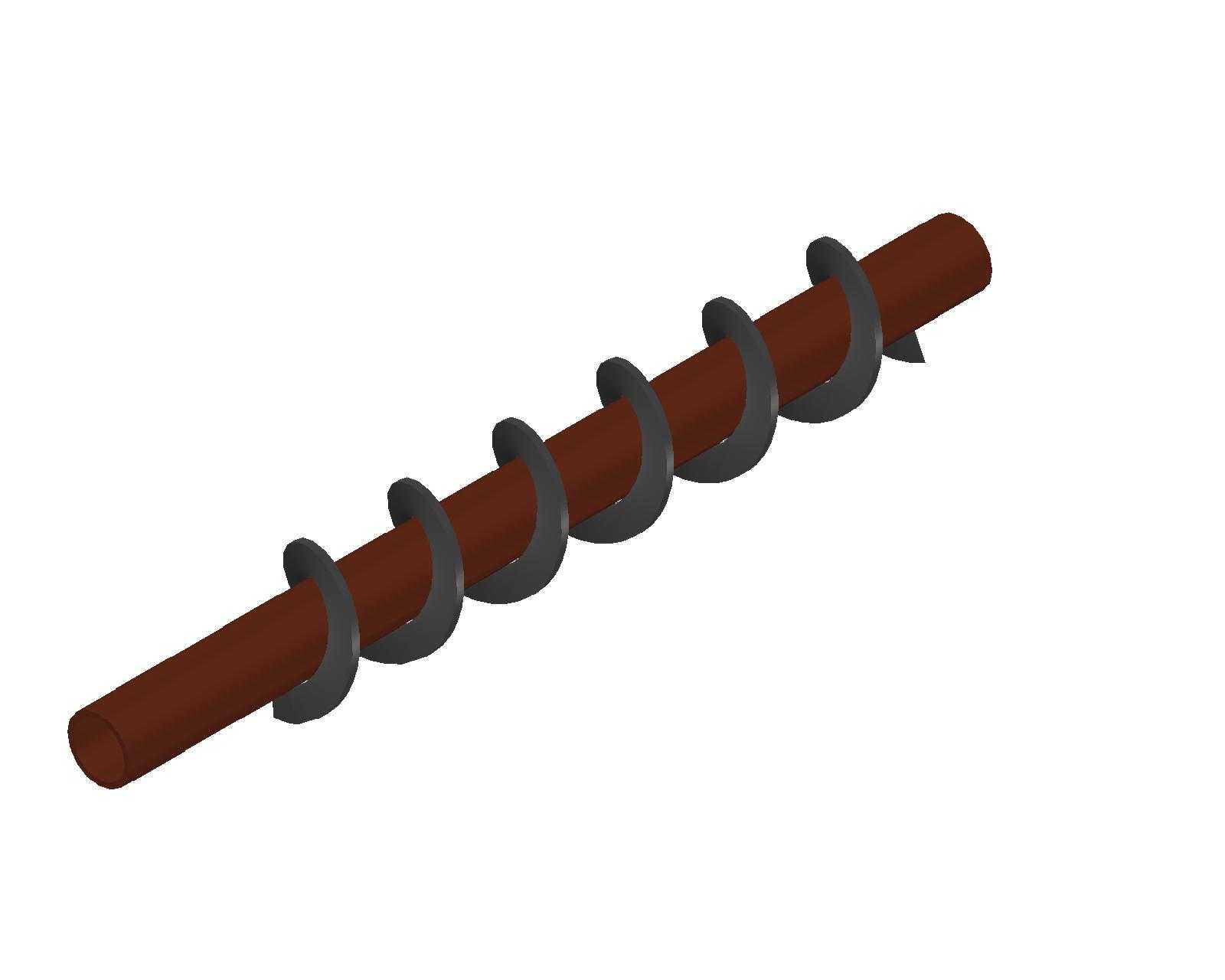

　　这套管式螺旋输送结构主要面向散状物料的密闭转运场景，常见于粉料、颗粒料、小粒径混合物料的车间内部输送。设备沿水平或小倾角方向布置，通过管体内旋转的螺旋叶片将物料从进料端持续推向出料端，适合在搅拌站、建材加工、粮食处理、化工配料等工况中承担定量给料和连续输送任务。

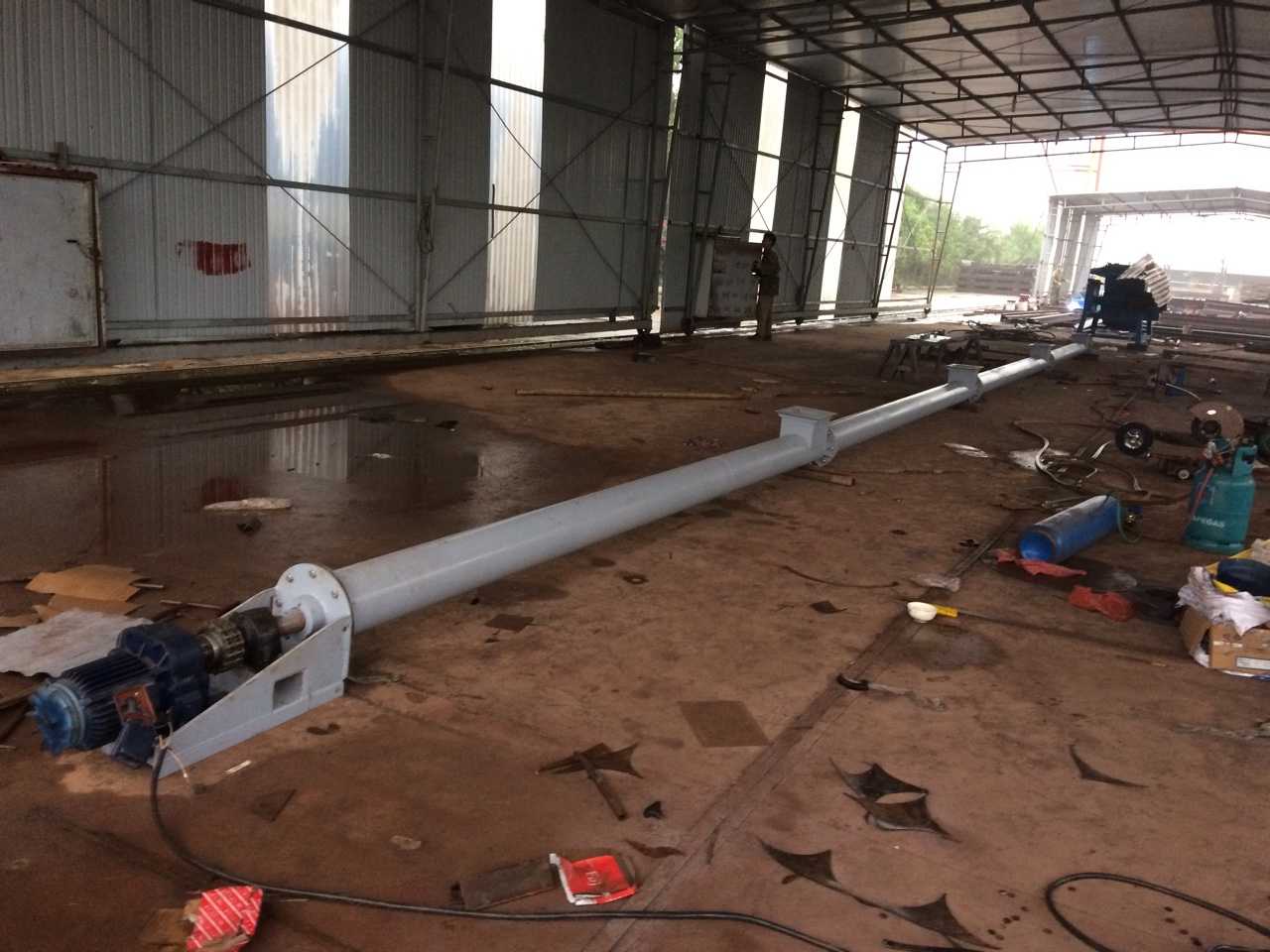

　　从现场结构看，主体采用长圆管作为输送槽，相比敞开式槽体，管式外壳能够减少粉尘外逸，也能限制物料在输送过程中的洒落和受潮。圆管两端设置端部支承与连接结构，驱动端布置减速电机和传动组件，从动端承担尾轴支承，使长轴系在运转时保持稳定。长距离输送时，管体中部需要根据跨度设置吊挂或中间支承，避免螺旋轴因自重和物料阻力产生过大挠曲。

　　设计这类设备时，首先要明确输送量、物料堆积密度、粒度、含水率和磨琢性。螺旋直径、螺距、叶片厚度和轴径并非孤立选取，而是与转速、填充系数、输送倾角及电机功率相互匹配。若物料流动性差，进料口需要考虑防架桥结构；若物料磨蚀性强，叶片外缘和管体内壁应预留磨损余量，必要时采用耐磨材料或可更换衬板。对于易结块物料，还需控制叶片与管壁间隙，防止卡滞和额外扭矩冲击。

　　驱动端采用减速电机直联或链传动布置，能够降低输出转速并增大输出扭矩。轴承座与输送腔之间应设置密封和止推结构，一方面阻止粉尘进入轴承，另一方面承受螺旋推送物料时产生的轴向力。进料口通常开设在管体上部，出料口根据工艺路线布置在端部或下部指定位置，法兰连接尺寸需要与上下游料斗、闸门、称量设备保持一致。

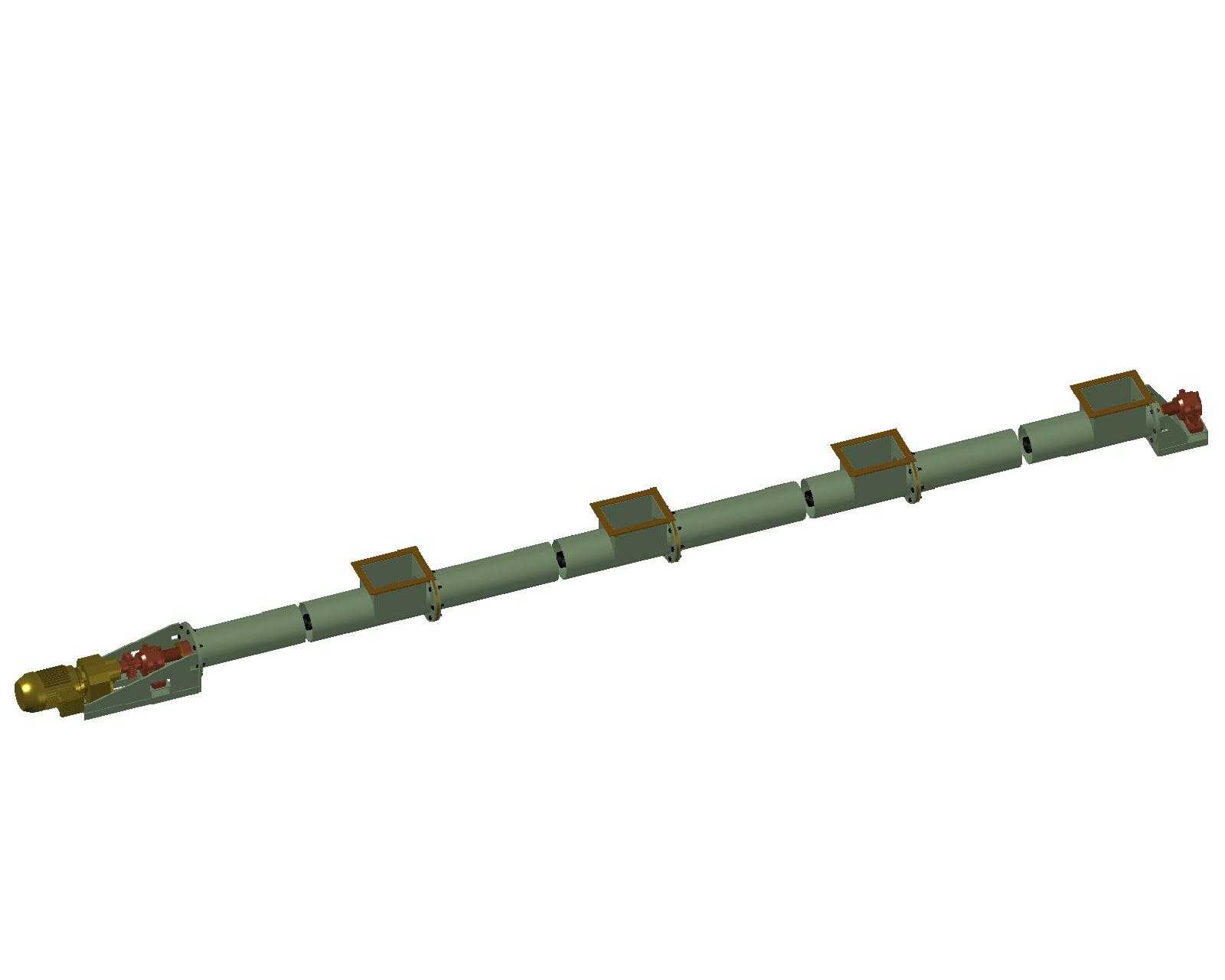

　　安装边界方面，整机长度较大，布置时需预留驱动端检修空间，保证电机、联轴器和端部轴承能够拆装；管体下方应设置可靠支撑，支撑点间距结合轴的挠度和现场钢架条件确定。设备中心线需保持平直，进料段、输送段和出料段的高度差应在土建或钢平台阶段提前校核。三维建模时，应重点还原管体、螺旋轴、叶片、端部法兰、轴承座、减速电机、底座及检修口之间的装配关系，尤其要检查叶片与管壁间隙、螺栓操作空间和吊装路径，避免现场安装后出现干涉。
