车载OBD接口防护接线盒壳体结构

　　车载诊断接口周边的布线与加装模块，长期处在驾驶舱下部这种局促、多尘、易被踩踏触碰的位置，裸接端子不仅容易松脱，还会在后期维保拆装内饰时被拉扯、剐蹭。这款OBD箱体就是围绕这类实际工况做的封闭承载结构，核心作用是把OBD转接端子、小型通讯采集板或者外接诊断模块完整收纳在壳内，让接口区域从零散线束变成规整的可固定组件。

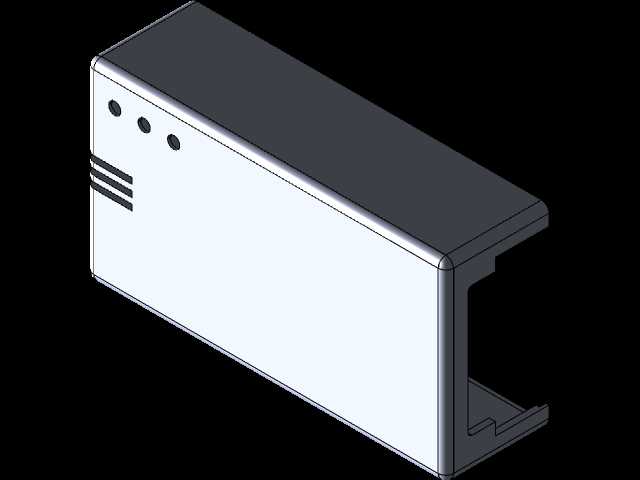

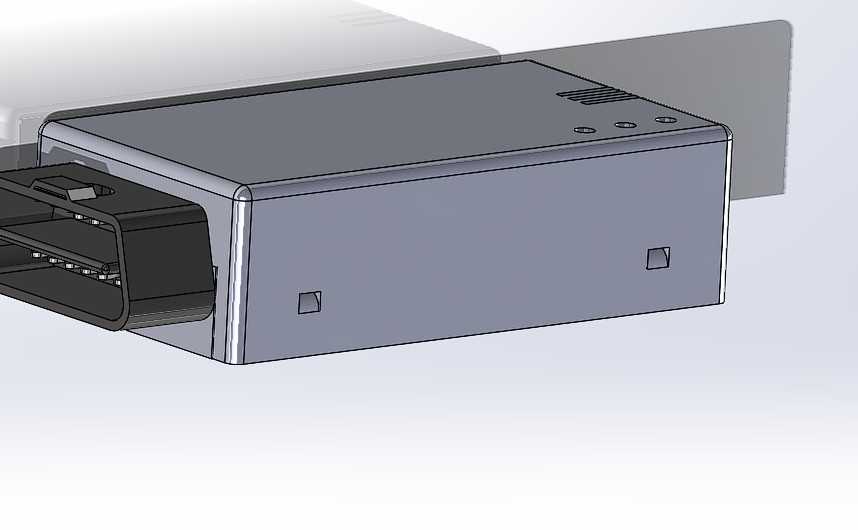

　　从结构思路上看，壳体采用扁平长方的薄型布局，这并非随意造型，而是贴合车辆OBD接口通常位于仪表台下方、内饰护板与车身钣金之间狭窄空间的安装现实。厚壳体会直接顶到护板，导致内饰复位困难，薄型化设计能把整体厚度压缩到内饰空腔的常见余量范围内，安装后不需要额外切割或改动周边饰件。壳体一侧预留了对应OBD插头走向的侧部开口与限位卡位，插头接入后不会在壳体内晃动，线束引出位置也做了缺口避让，避免合壳时压线、磨线。

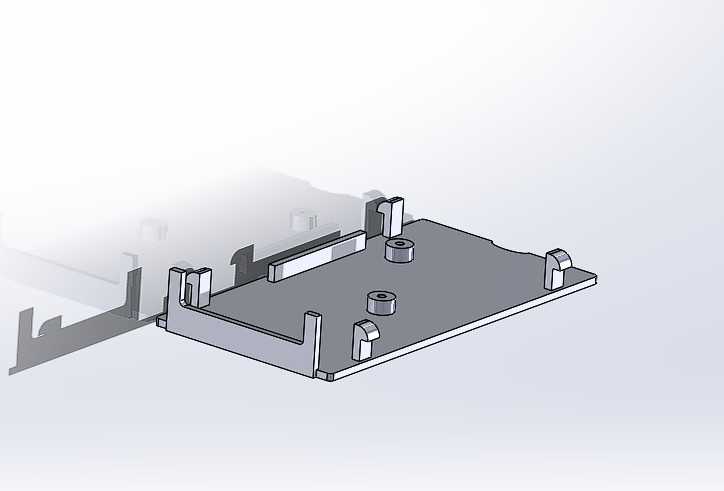

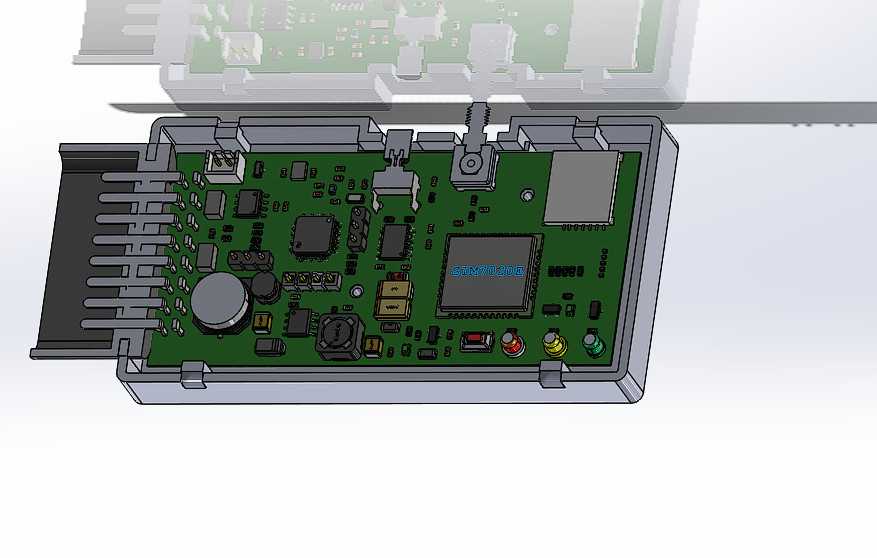

　　外形边界方面，主体呈规整矩形，边缘做小角度倒角处理，既减少注塑成型后的应力集中，也避免安装时锐边割伤线束或操作人员手部。壳体长宽比例适配常规OBD转接模块的PCB排布，内部可留出端子插接、走线弯折的必要空间，不会出现板件装不进、插头合不上的干涉问题。底部与侧边的卡位结构可配合扎带、双面卡扣或者支架固定在车身钣金孔位上，在车辆行驶振动环境下保持位置稳定，防止壳体随线束垂坠晃动。

　　实际应用中，这类箱体既可以用于后装诊断设备的集成防护，把GPS采集、故障码读取等模块封装后对接原车OBD接口，也能作为接口转接的分线保护壳，避免多个外接设备反复插拔造成原车接口磨损。封闭壳体能够阻挡驾驶舱下方的灰尘、脚底带入的水渍以及杂物侵入端子区域，降低接插件氧化、短路的概率。设计时还兼顾了拆装便利性，壳体开合结构不需要复杂工具，后期检修模块、调整线束时可以快速打开，合壳后又能形成可靠的封闭腔体，在车载通讯加装、诊断设备集成场景中提供实用的结构防护与安装支撑。
