双开门壁挂式工业电气控制柜体结构

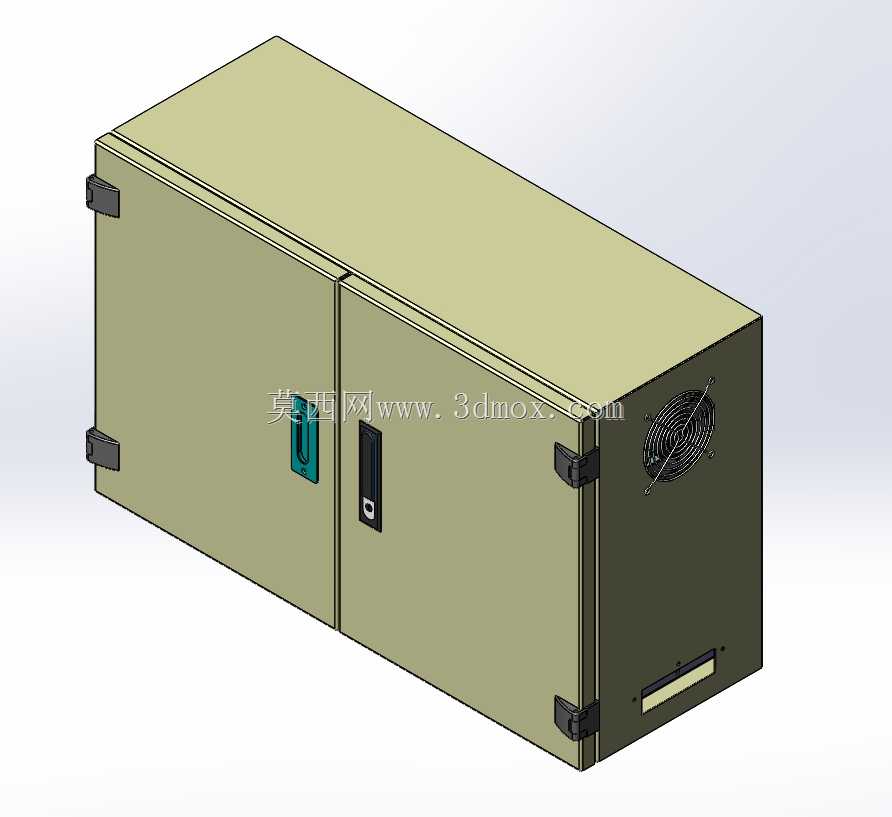

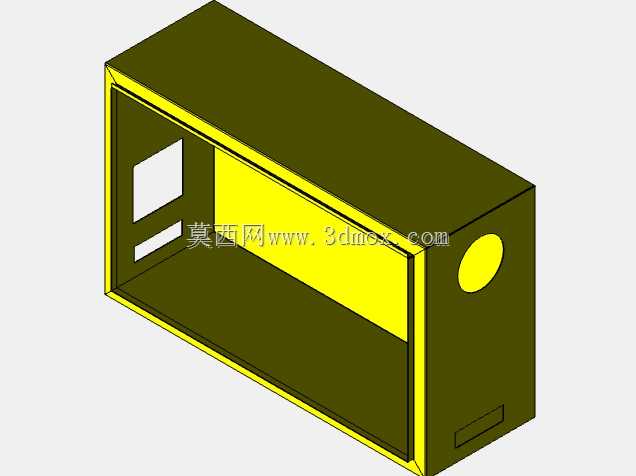

　　这款双开门壁挂式电气柜体，是面向工业现场低压配电、小型设备控制场景开发的钣金类承载结构，日常多部署在车间生产线旁、设备侧墙、小型机房墙面等位置，用来容纳PLC控制模块、小型断路器、接线端子排、开关电源这类低压电气元件，为内部器件提供防尘、防外物触碰的物理防护，同时规整现场布线，避免线路裸露带来的安全隐患。从结构设计逻辑来看，整体采用冷轧钢板折弯拼接的成型思路，柜体主体做满焊密封处理，仅在柜门与柜体衔接处预留均匀的密封胶条安装槽，配合门体四周的发泡密封胶条，能够阻挡车间内的粉尘、飞溅切削液进入柜体内部，适配多数普通工业车间的使用环境。

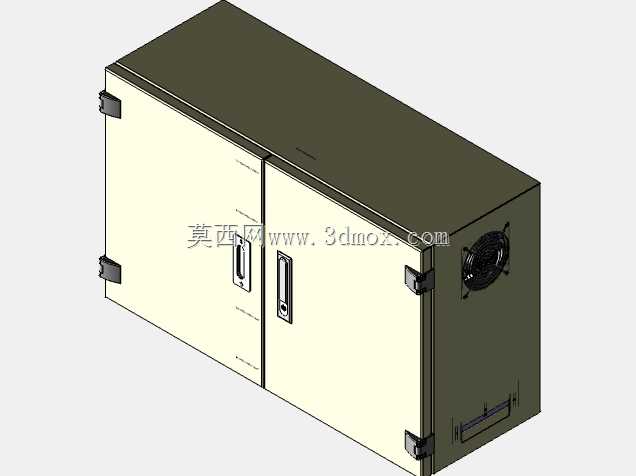

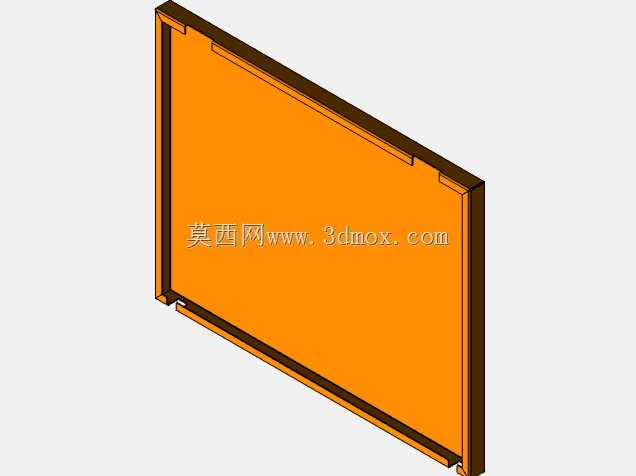

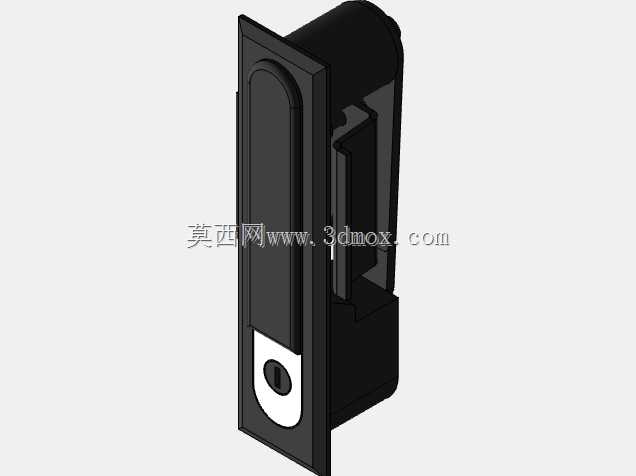

　　柜体背部预留四个壁挂安装固定孔，孔位间距按照常规墙面安装的承重标准排布，安装时可直接通过膨胀螺栓固定在混凝土墙面或者设备钢结构立面上，无需额外搭配落地安装支架，节省车间地面占用空间。柜门采用左右对开的双门结构，左门设置内嵌式旋转拉手，右门搭配带锁的平面锁具，日常维护时可单独打开单扇门操作内部器件，锁具可锁定避免非运维人员随意触碰内部带电部件；门体与柜体之间采用隐藏式合页连接，合页安装在柜体内部，避免外部磕碰损坏合页结构，同时保证柜体外侧外观平整无突出部件。

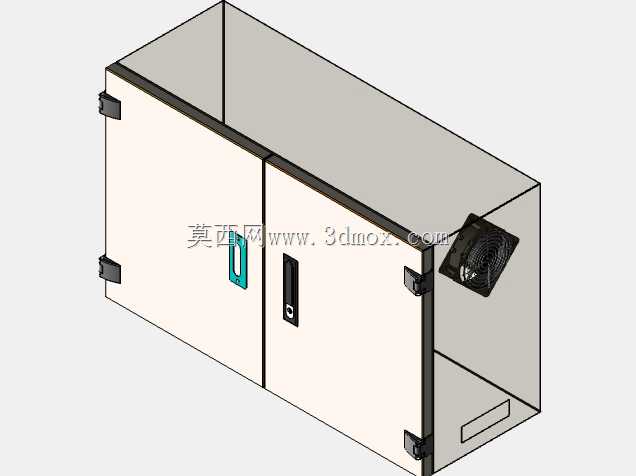

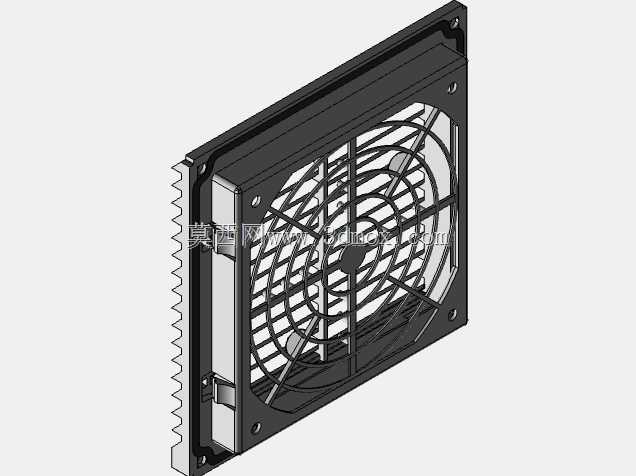

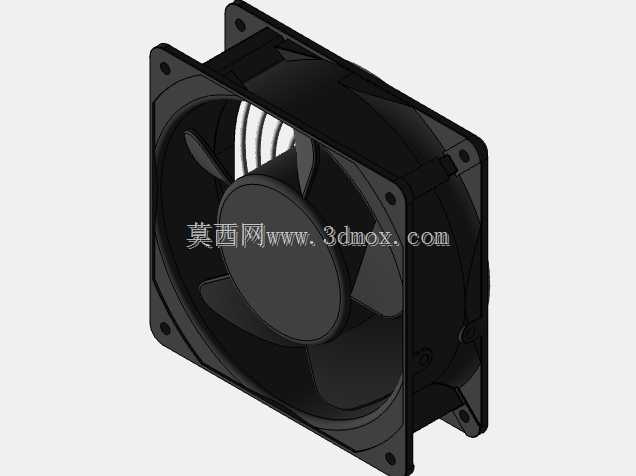

　　柜体右侧端面设置轴流风机安装位，预装的风机防护网罩可避免异物卷入风机，风机位对应柜体内部的发热器件安装区，能够将柜内电气元件工作产生的热量及时排出，避免柜内温度过高导致元件降额运行或者寿命缩短；风机下方预留了电缆进线的敲落孔位，现场布线时可根据进线电缆的规格敲开对应尺寸的孔位，安装电缆格兰头完成进线密封，不用额外现场开孔破坏柜体涂层。柜体内部预留了通用安装梁的固定孔位，安装梁可根据内部元件的尺寸调整上下安装高度，既可以安装DIN导轨来固定小型断路器、继电器、端子排这类导轨安装器件，也可以通过打孔安装固定板来固定变压器、开关电源这类较重的器件，内部空间的利用率可根据实际项目需求灵活调整。

　　从安装边界来看，柜体整体深度控制在300mm以内，壁挂安装后不会过度突出墙面，避免车间通行时发生磕碰；柜体边角全部做折弯圆角处理，没有尖锐的外漏棱角，降低运维人员操作时被划伤的风险。柜体表面采用静电喷塑处理，涂层附着力强，能够耐受车间内的轻度酸碱腐蚀，长期使用不会出现涂层脱落、生锈的问题。在细节设计上，柜门内侧预留了接地螺钉安装位，可通过黄绿接地线将柜门与柜体主体做可靠电气连接，避免柜门带电引发安全事故；柜体底部同样预留了备用进线孔，方便现场从下方走布线槽进线，适配不同车间的布线走向需求。这类柜体的结构设计充分考虑了现场安装、运维、器件适配的多维度需求，没有多余的装饰性结构，所有结构特征都服务于电气承载、防护、安装的实际功能，建模时严格按照钣金加工的工艺要求设置折弯半径、焊缝预留位置、装配间隙，确保模型导出的工程图可直接用于钣金下料、折弯、焊接加工，不需要二次调整工艺参数。
