DIN导轨安装式PLC模块防护外壳结构

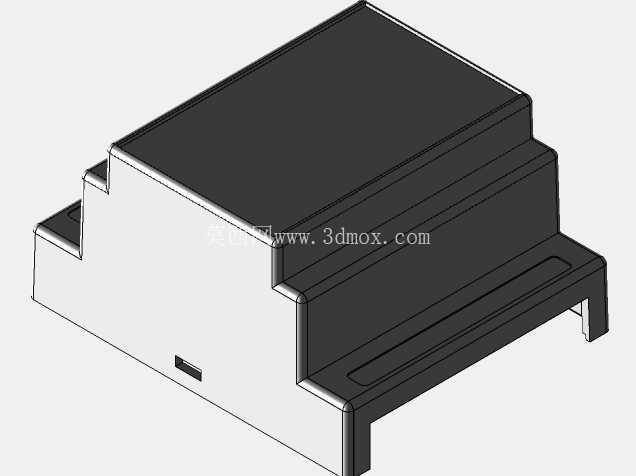

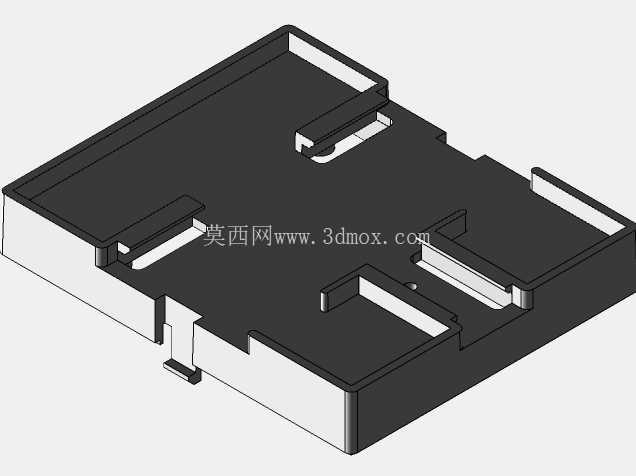

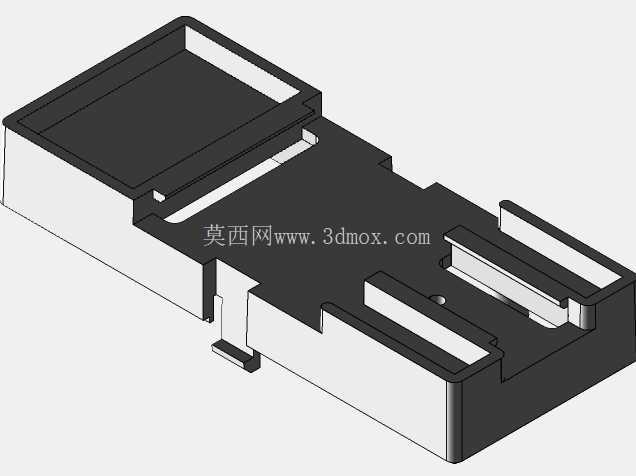

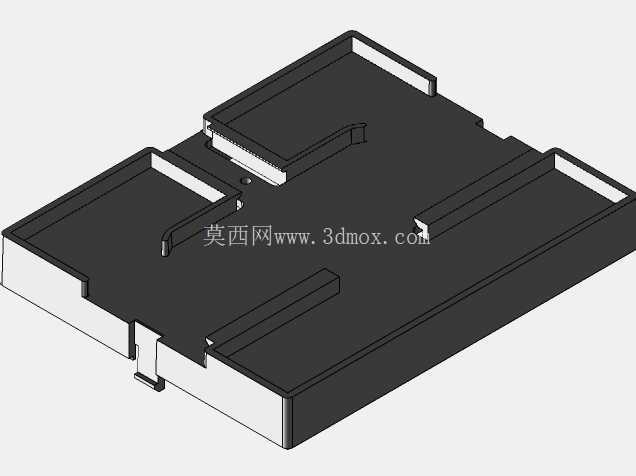

　　在工业控制现场的电气柜装配场景中，这类DIN导轨安装的PLC模块外壳是承载小型控制单元、信号转换模块的核心结构件，日常会被批量安装在标准电气柜的35mmDIN导轨上，和断路器、接线端子、继电器等元件并排排布，承担内部电路板防护、外部接线避让、安装固定的多重作用。做这类壳体结构设计的时候，首先要卡准DIN导轨的安装卡扣尺寸边界，壳体背部的卡槽要和标准导轨的截面完全匹配，保证推入时能顺畅卡入，拆卸时用一字螺丝刀撬动卡扣就能快速取下，不需要额外拧装固定螺丝，适配现场快速布线、后期模块更换的作业需求。从外形结构来看，壳体采用上下扣合的分体式设计，上盖为深色阻燃工程塑料材质，下座为浅灰色绝缘基材，接缝处做了错位止口结构，既可以避免灰尘、飞溅的切削液从接缝处渗入内部，也能防止装配时上下盖出现错位偏移，扣合后边缘齐平不会突出尖锐棱角，避免柜内布线时刮伤导线绝缘层。壳体侧面预留了标准的接线槽位开口，对应内部PCB板的接线端子位置，现场接线时不需要额外开孔，导线可以直接从侧面引入接在端子上，槽位边缘做了圆角过渡，不会割伤导线外皮。

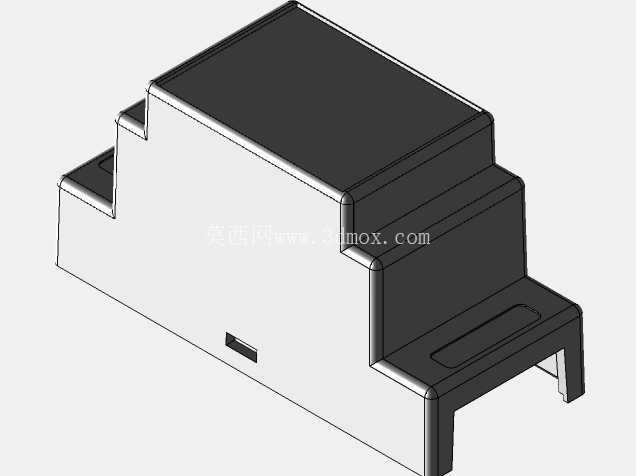

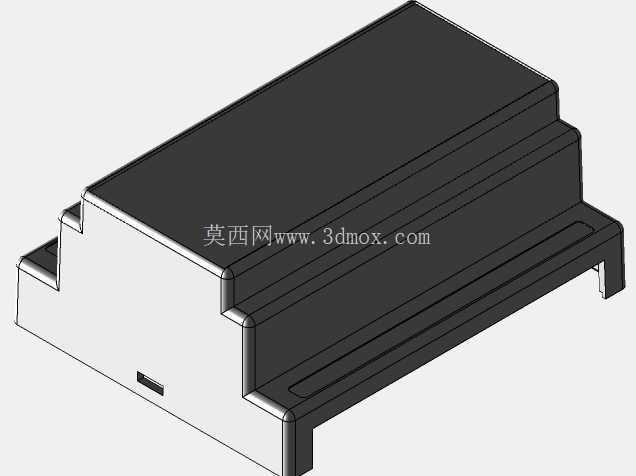

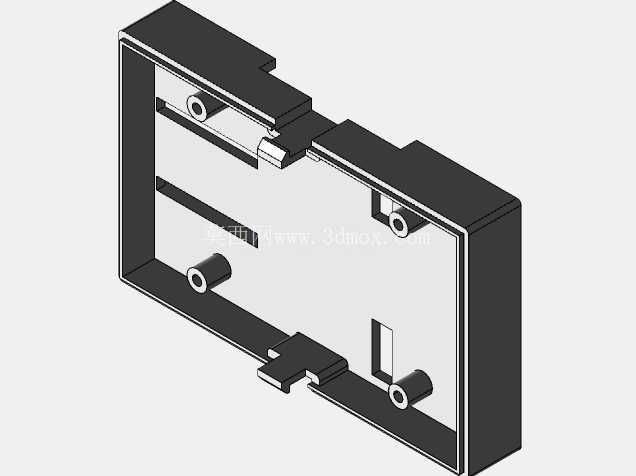

　　不同宽度规格的壳体对应不同通道数的PLC功能模块，窄款适配8点以内的IO模块，宽款可以容纳16点、32点的输入输出单元，甚至可以集成小型通讯模块，所有规格的安装卡扣位置统一，都能兼容标准DIN导轨的安装孔位，不需要调整柜内导轨的排布间距。设计时还要考虑壳体内部的PCB安装柱位置，柱体高度要匹配常见PCB板的安装高度，预留出元器件的插装空间，特别是板载的指示灯、拨码开关位置，要在上盖对应位置预留透光孔或者操作开口，方便现场调试时观察模块运行状态，不需要拆开外壳就能调整拨码参数。

　　壳体的壁厚控制在均匀的2mm左右，既保证足够的结构强度，在柜内发生轻微震动时不会出现壳体开裂、卡扣松脱的情况，也不会因为壁厚过大导致整体尺寸超宽，浪费电气柜内的宝贵安装空间。上下盖的扣合位置设计了隐藏式卡扣，不需要打螺丝就能实现紧密扣合，后期维修内部电路板时，用平口工具撬动侧边的卡扣缝隙就能拆开上盖，不会在壳体表面留下撬痕，重复拆装多次也不会出现卡扣断裂的问题。在实际工控项目应用里，这类壳体不仅可以用来装PLC的IO扩展模块，也可以用来装载小型信号隔离器、通讯转换模块、小型开关电源单元，只要内部PCB的尺寸和安装柱位置匹配，就能直接套用，减少非标壳体的开模成本。

　　壳体表面做了细磨砂纹理处理，不容易积灰，日常柜内清洁时用干布擦拭就能去除表面浮尘，不会残留水渍或者清洁痕迹。安装时只需要将壳体背部的卡扣上沿挂在DIN导轨上沿，向下按压听到卡扣卡入的声响就代表安装到位，安装后壳体和导轨之间没有旷量，即使电气柜附近有设备运行产生的持续震动，壳体也不会出现移位、滑落的情况。壳体的下部预留了标识标签的粘贴位置，现场调试时可以将模块的点位编号、功能标识打印成标签贴在指定位置，后期维护时能快速识别模块功能，不需要翻查电气图纸。设计过程中还要规避壳体内部的应力集中问题，所有转角位置都做了R角过渡，避免注塑成型后出现缩痕、翘曲的问题，保证批量生产时的尺寸一致性，每个壳体的安装卡扣位置公差控制在0.1mm以内，确保所有同规格壳体都能顺畅卡入标准导轨，不会出现个别壳体卡装过紧或者过松的情况。
