工业级Zigbee无线通讯射频模块

　　该款2.4GHz频段无线通讯模组在工业物联网现场的部署场景十分广泛，常被嵌入到车间数据采集终端、智能传感节点、农业环境监测站、楼宇自控设备当中，承担短距离低功耗无线数据透传任务，替代传统有线RS485布线，大幅降低分布式设备的组网施工成本。模组核心采用CC2530射频方案，输出功率可达100mW，空旷环境下通讯距离能够覆盖数百米范围，支持Zigbee自组网协议，可实现多节点自动中继、mesh网络拓扑搭建，即便现场存在金属柜体遮挡，也能通过路由节点跳转保障数据链路稳定。

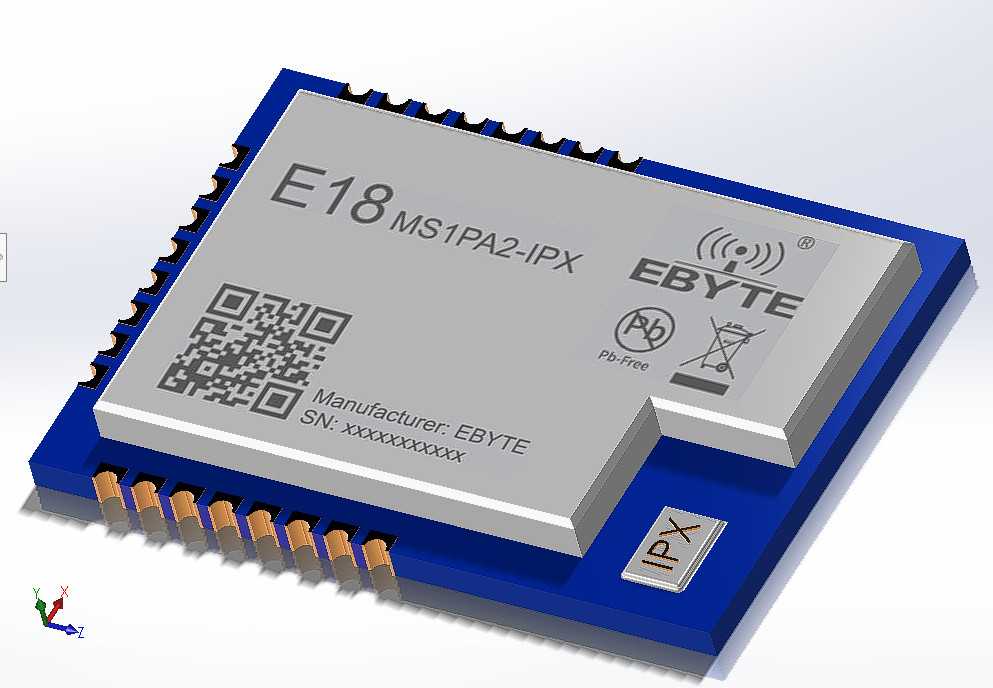

　　从结构设计层面来看，模组采用双层板叠装布局，底层蓝色PCB承载外围匹配电路、电源滤波器件与侧边半孔焊盘，上层金属屏蔽罩完整覆盖射频核心区域，一方面隔绝外界电磁干扰对射频信号的影响，另一方面也避免模组自身辐射对板载其他敏感电路造成串扰，屏蔽罩表面丝印标注型号、厂商信息、溯源二维码与安规标识，生产追溯与产线检验时可直接扫码录入信息。板边预留IPX同轴天线座，既可以直接焊接板载PCB天线使用，也能通过IPX转SMA引线外接高增益外置天线，适配金属设备外壳内部信号屏蔽的安装场景。

　　建模过程中需要重点把控安装边界：模组整体为贴片式表贴封装，两侧排布 castellated 半孔引脚，引脚间距遵循标准表贴器件公差，回流焊时可直接贴装在主控母板上，建模时引脚伸出长度、焊盘宽度都要严格匹配 datasheet 封装尺寸，避免后续PCB Layout出现封装 mismatch 问题。屏蔽罩的阶梯高度差、IPX座的凸起高度都需要在三维装配时做干涉检查，当模组被安装到密闭塑料壳体内时，要预留出天线引线的弯折空间，屏蔽罩顶部与外壳内壁之间至少保留0.5mm以上安全间隙，防止组装压碰损伤屏蔽罩。侧边半孔引脚沿模组两长边对称排布，电源、IO、通讯引脚定义顺序在建模时可同步在装配体中备注，方便硬件工程师对接母板接口。

　　实际选型应用中，这类模组常被布置在工业控制器内部，和PLC采集单元、温湿度传感器、继电器输出模块搭配使用，模组工作温宽适配工业现场-40℃到85℃的恶劣环境，PCB板材选用耐高温FR-4，表贴器件全部满足回流焊工艺要求。结构设计上没有额外开设固定通孔，完全依靠侧边焊盘完成机械固定与电气连接，整体厚度薄、占用母板面积极小，非常适合手持采集终端、小型无线传感节点这类对安装空间要求严苛的产品，三维建模时完整还原了屏蔽罩倒角、引脚焊盘色泽、二维码丝印、IPX接口细节，装配校验时可以直接导入整机设备做堆叠干涉验证，提前规避量产阶段的结构冲突问题。
