带锯齿夹持面弧形铸件结构设计

项目分类:通用机械零部件 发布时间:2022-06-29 ID:675123

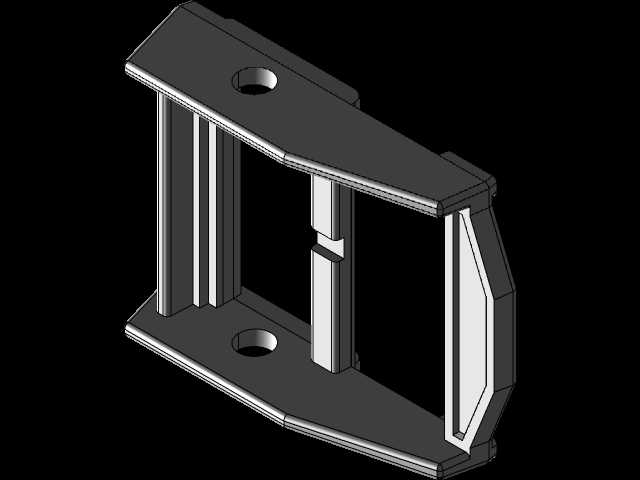

  • 带锯齿夹持面弧形铸件结构设计
  • 带锯齿夹持面弧形铸件结构设计
  • 带锯齿夹持面弧形铸件结构设计
  • 带锯齿夹持面弧形铸件结构设计
  • 带锯齿夹持面弧形铸件结构设计

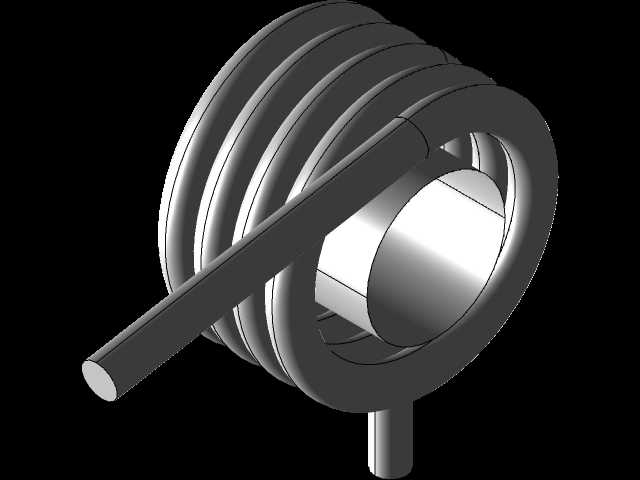

  该构件属于夹持类机械零部件,整体采用弧形板状基体配合单侧铰接耳座的结构形式,主要面向需要绕固定铰点摆动、同时依靠工作面完成咬合限位的工装夹具、输送定位或小型夹持设备场景。实际装配时,端部同轴铰接孔作为整组构件的回转基准,销轴穿入后可让弧形基体沿设定角度往复摆动,铰接孔周边做了加厚凸台处理,避免长期受交变载荷后孔壁出现压溃变形,凸台与弧形侧板之间设置平滑过渡圆角,能够分散销轴传递的集中应力,减少铸造过程中热节缩松风险。

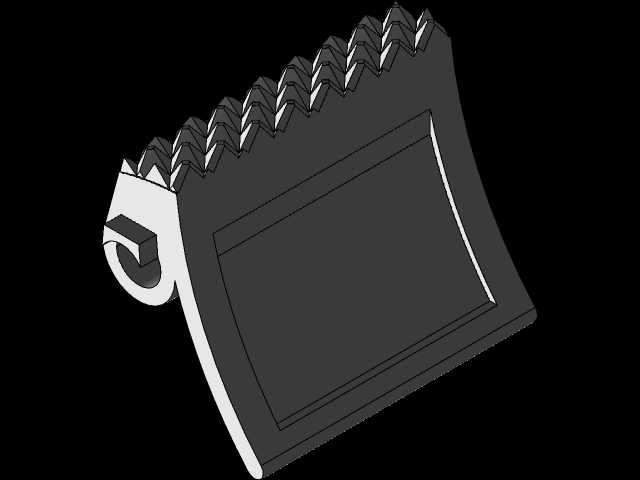

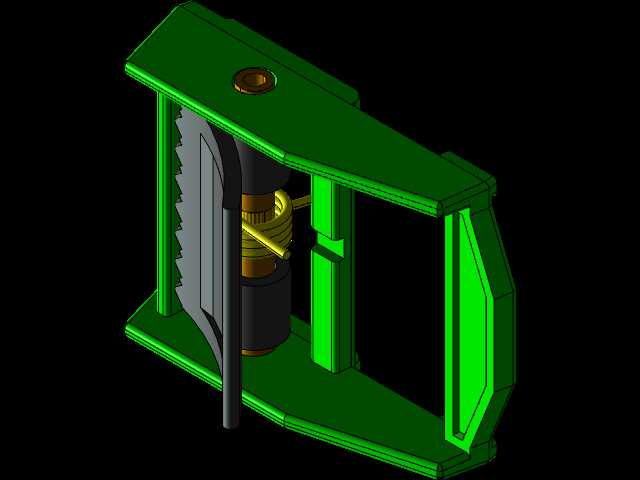

  构件上沿连续排布的锯齿形咬合齿是核心功能结构,齿形沿弧形轮廓等距分布,齿尖朝向与构件摆动锁止方向匹配,当配套压合件向齿面施加正压力时,锯齿可嵌入对接工件表面或与对应齿槽啮合,依靠机械咬合限制工件滑移,相比光面摩擦夹持,它在油污、粉尘较多的车间工况下仍能保持可靠锁止能力,不容易出现夹持松脱。设计齿形时没有采用尖锐薄壁齿尖,而是给齿顶保留了合理厚度,既保证咬合嵌入量,也避免铸件冷却时齿部充型不全,后续使用中受冲击也不易崩齿。

  弧形主体的内侧为平整贴合面,该面在夹持动作中与被固定工件的外轮廓贴合,弧面曲率按照常规圆棒类、块状工件的适配范围设定,贴合区域边缘做了小倒角处理,不会在工件表面压出锐边划痕。基体壁厚整体均匀,从铰接端到锯齿承载段没有出现壁厚突变,既符合砂型铸造的工艺要求,也让构件整体重量控制在合理区间,摆动动作的惯性负载更小。

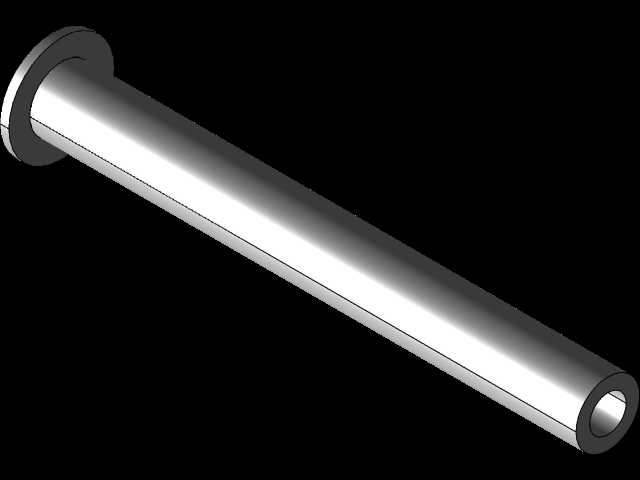

  安装边界方面,铰接孔的同轴度需要在加工时一次装夹镗削保证,孔端面预留了销轴挡圈或轴套的安装空间,构件摆动行程内,锯齿面的运动轨迹不会和周边机架发生干涉,弧形基体的外侧曲面到铰接中心的距离经过校核,满行程摆动时所有齿部都能完整进入啮合区域。这类铸件后续仅需对铰接孔进行精加工,其余非配合面保留铸造毛坯即可,生产工序短、承载冗余充足,在小型工装夹具、线材夹持机构、定位挡料组件中都可以直接适配使用,结构互换性较强。
