起重机系统配套手推行走小车结构

项目分类:起重机 发布时间:2022-06-29 ID:675094
  • 起重机系统配套手推行走小车结构
  • 起重机系统配套手推行走小车结构
  • 起重机系统配套手推行走小车结构

  该套行走小车结构多用于轻型起重输送场景,常见于车间工位间物料转运、轻型吊装工位配套、生产线旁辅助吊运以及仓储区域短距离重物移位作业,作为起重机系统里的移动承载部件,承担挂载载荷沿预设轨道平稳行进的功能,整套结构围绕重载行走、安装适配、运行可靠性三个核心方向完成结构搭建。

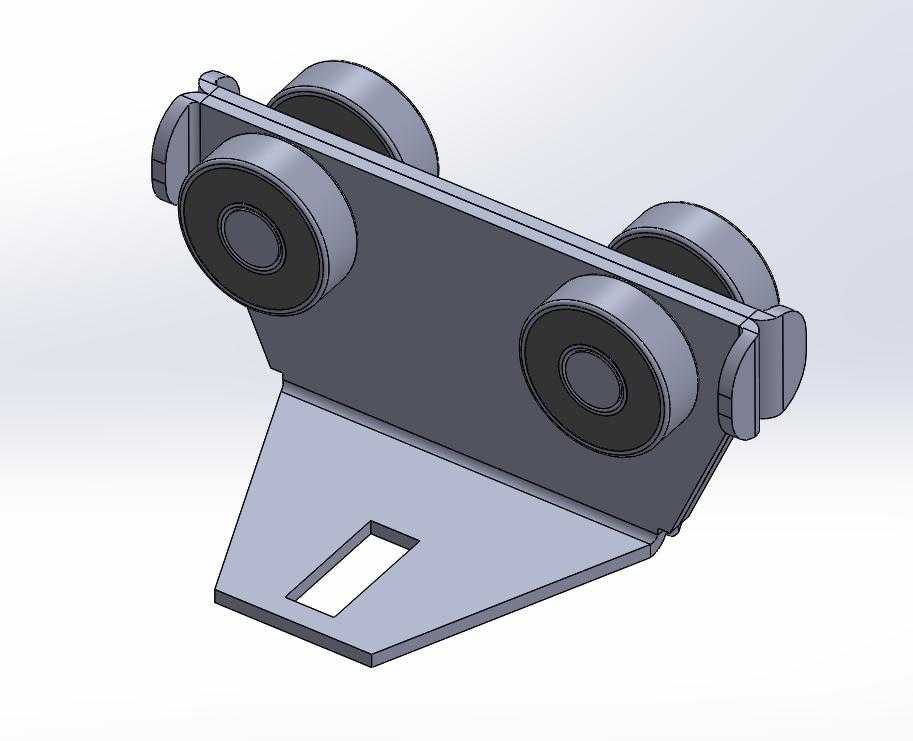

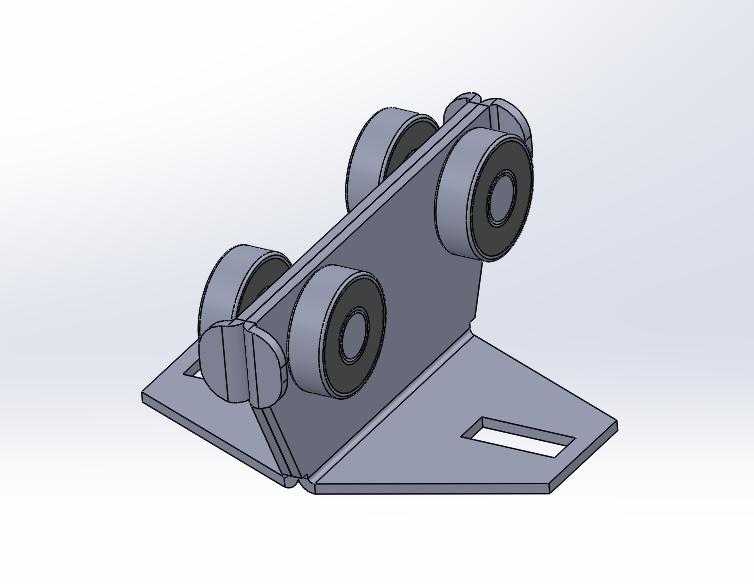

  从功能特性来看,小车配置四组行走轮,轮体贴合轨道型面布置,两侧轮组对称分布在承载主板上下区域,行进过程中轮组同时承受竖直方向的载荷与侧向限位作用力,避免小车在轨道上出现脱轨、偏摆问题;承载主板作为核心承力构件,采用整块板材弯折成型,下部延伸出带开槽的安装挂板,开槽结构可直接适配起重吊具、电动葫芦挂载座或者工装吊点的安装固定,无需额外焊接转接支座,安装时仅需通过紧固件穿过开槽即可完成吊具位置的微调与锁止,适配不同吊点间距的挂载需求。

  设计思路上优先考虑受力传递路径的合理性,挂载载荷从下部挂板传入承载主板,再均匀分散到四个行走轮的轮轴位置,避免板材局部出现应力集中;轮组与主板的连接位置预留足够的装配间隙,保证轮体转动时不会与主板发生运动干涉,轮体轮廓采用台阶式结构,内侧凸缘可卡在轨道翼缘两侧,行走时自动导向,即便轨道存在小幅安装偏差,轮组也能通过自身轮廓修正行进轨迹,降低卡滞概率。

  外形尺寸方面,小车整体宽度适配常规轻型工字钢或H型钢轨道的翼缘宽度,轮组间距根据常用轨道跨度设计,安装时仅需将小车从轨道端部推入,或者拆开单侧轮轴即可完成在既有轨道上的加装,下部挂板的开槽长度预留了足够的调节余量,可兼容不同规格吊具的安装孔位;整体结构没有复杂的异形铸件,全部采用板材切割、弯折与标准轮组装配成型,加工难度低,后期维护时可单独更换磨损的轮体或轮轴,无需整体替换小车,在工位改造、轻型起重系统搭建时可直接作为标准行走单元选用,也可根据实际轨道尺寸调整轮组间距与主板厚度,匹配不同额定载荷的使用需求。
