九十毫米铝型材配套弧形握持拉手

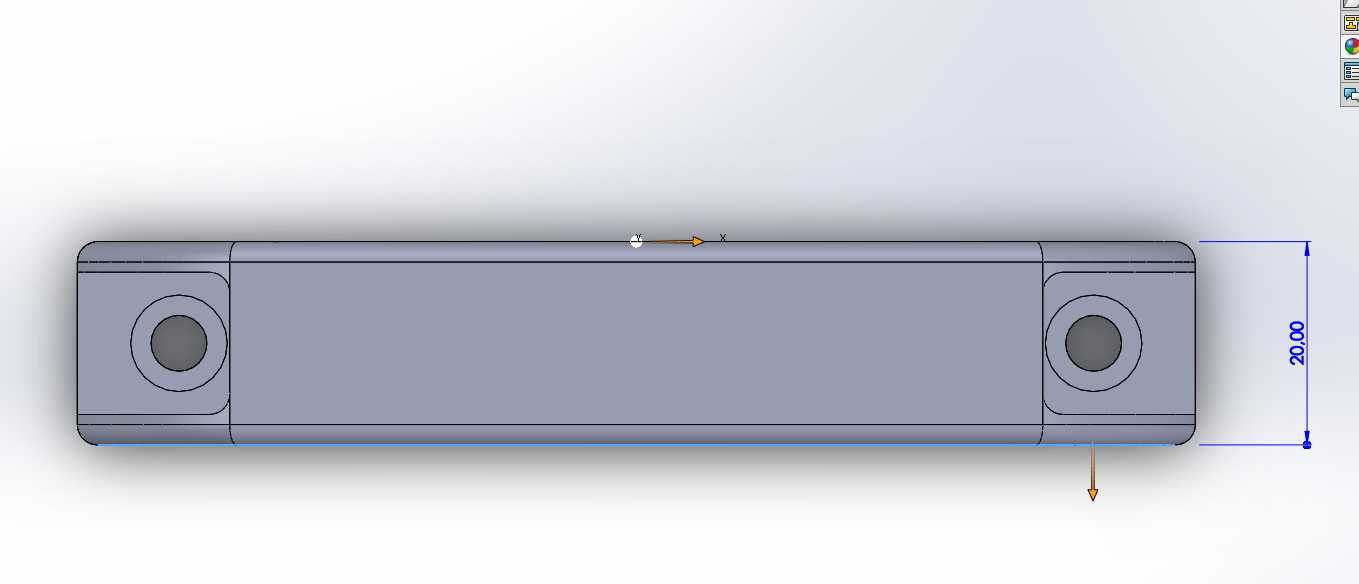

　　这款拉手针对铝型材框架的外置握持需求开发，整体适配90毫米跨度的安装场景，两端预留M5规格的螺纹安装孔位，可直接搭配标准内六角螺钉完成锁紧固定，不需要额外在型材表面焊接支座或者加工复杂沉台，现场装配时只需在对应型材槽位预置滑块螺母，对准孔位拧入紧固件即可完成装夹，拆装维护都十分便捷。

　　从实际使用场景来看，这类拉手广泛应用在3D打印机外框、小型自动化设备防护门、铝型材搭建的检测工装机架、移动式物料周转架以及开放式实验台架上，操作人员推移机架、开合防护门板或者抽拉型材框架组成的功能模组时，手部可以自然搭在拉手中段的内凹弧面上，施力方向和人手握持的生理弧度匹配，长时间反复推拉也不会出现硌手、打滑的问题。

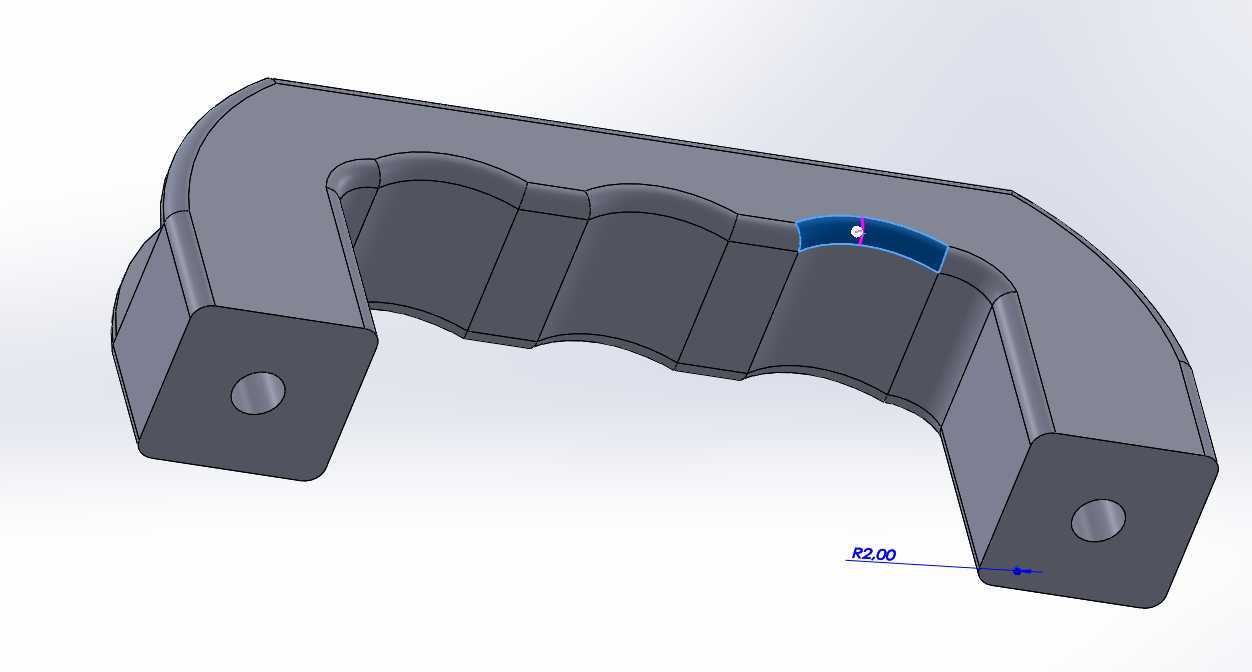

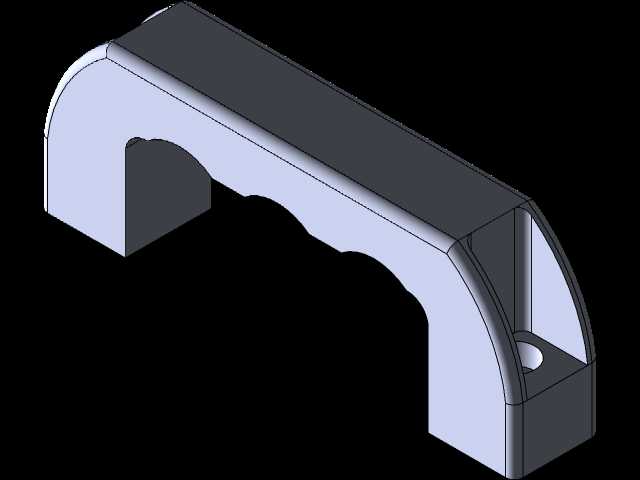

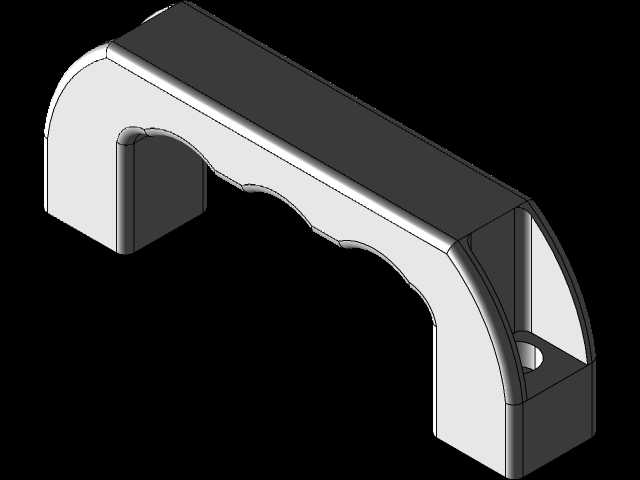

　　外形设计上没有采用生硬的直角折弯结构，整体桥型轮廓的两侧支撑段做了大圆弧过渡，顶部握持面为平整的宽面结构，和铝型材的平直外观风格统一，中段下边缘做了连续的波浪形内凹造型，既给手指指腹留出了贴合的避让空间，也在不额外增加整体壁厚的前提下提升了拉手横向的抗扭刚度——如果采用等厚的平直直板桥型结构，在两端固定后受到侧向推拉载荷时，中段很容易出现弯折形变，而下缘的曲面起伏相当于在拉手内部形成了连续的加强筋结构，受力时载荷可以顺着曲面平滑传递到两端的安装座，不会在转角位置出现应力集中。

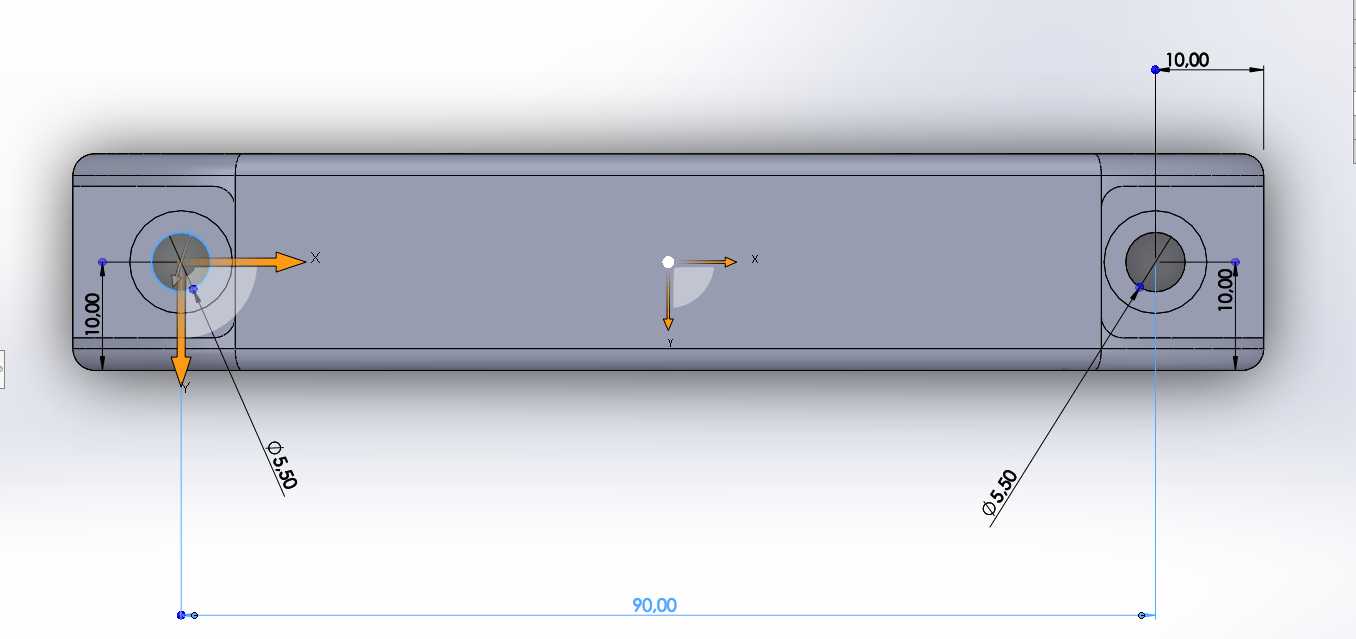

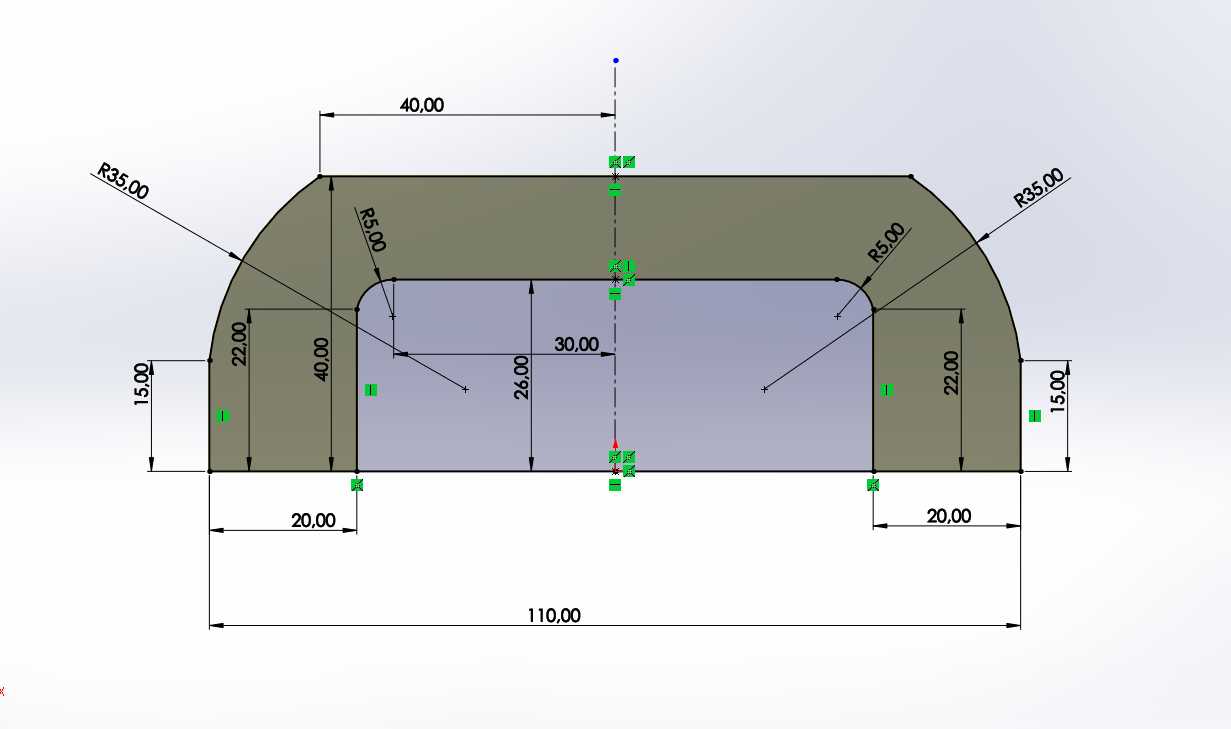

　　建模过程中优先保证安装边界的准确性：两端安装座的底面完全贴合铝型材的安装平面，孔位中心间距严格匹配90毫米的设计跨度，支撑段的圆弧曲率经过反复调整，既保证拉手下方留出足够的手部伸入空间，不会出现手指放入后被框体和拉手夹住的情况，也控制了整体向外凸出的厚度，避免设备在窄通道内转运时突出的拉手剐蹭周边物件。拉手的侧壁厚度均匀，适配注塑或者铝型材挤出后机加工的成型工艺，拔模方向沿安装孔轴线设置，所有转角位置都做了小圆角处理，避免成型过程中出现应力开裂，同时握持接触的所有棱边都做了钝化处理，没有尖锐毛刺。

　　在框架选型搭配时，这款拉手可以直接适配20系列、30系列的标准欧标铝型材，不需要定制特殊转接件，对于需要频繁移动的轻型设备框架，成对安装在机架两侧的拉手还可以作为双人抬运的受力点位，整体载荷分布均匀，不会出现单点受力断裂的风险。
