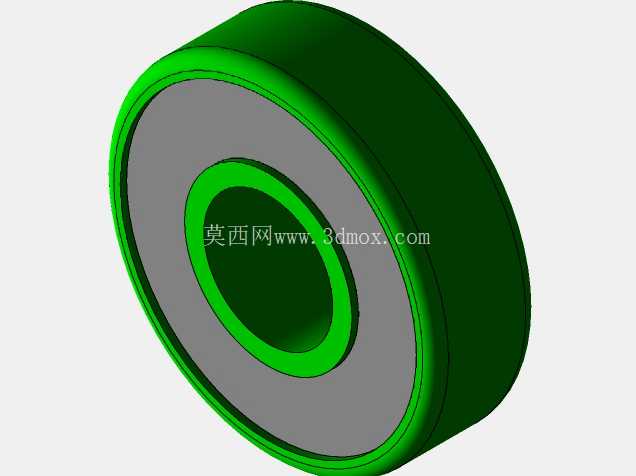

包胶外圈深沟球滚动轴承结构设计

　　在各类需要低摩擦旋转支撑的传动场景中，这类带外包胶层的滚动轴承是兼顾减震、降噪与耐磨需求的常用部件，和常规金属外圈轴承不同，外层的聚氨酯或橡胶包覆层能直接与安装基座接触，避免金属硬接触带来的装配应力集中，同时吸收设备运行过程中产生的径向微幅振动，降低传动链路的噪音传递。从结构设计逻辑来看，该轴承采用经典深沟球滚道构型，内圈、滚动体、保持架沿用标准深沟球轴承的成熟参数体系，保证基础旋转精度与额定动载荷满足常规传动需求，外层包胶层与金属外圈采用过盈配合加粘接的复合连接方式，避免高速旋转时包胶层与金属基体出现相对滑移。

　　设计过程中需要重点控制几个核心尺寸边界：首先是内圈的内径公差，需要与适配的传动轴采用基孔制过渡配合，保证轴与内圈同步旋转无相对窜动；其次是包胶后的外圈外径尺寸，需要匹配安装座的孔位公差，考虑到包胶层的可压缩性，安装孔的公差带可以比常规金属外圈轴承稍松，降低装配难度的同时保证足够的抱紧力；再者是轴承的整体宽度尺寸，需要预留轴肩与孔用挡圈的安装空间，避免装配后出现轴向窜动。

　　这类轴承常应用在输送线的从动辊筒、健身器材的旋转关节、办公设备的走纸辊支撑、小型家电的传动辊等场景，这些场景普遍存在安装基座刚性不足、运行过程有轻微冲击、对噪音控制要求较高的特点，包胶层的存在可以弥补安装座的加工精度误差，即使安装孔存在少量的同轴度偏差，也能通过包胶层的弹性变形补偿偏差，避免轴承出现卡滞、早期磨损的问题。从功能特性上看，该轴承的金属滚道部分经过淬硬处理，滚动体采用高碳铬轴承钢加工，保持架采用冲压钢板或尼龙材质，保证在额定转速下的运行稳定性，外包胶层的邵氏硬度通常控制在60A到80A之间，既具备足够的支撑刚性，又有合适的弹性变形量，同时具备一定的耐油污、耐老化性能，适配多数工业车间与民用设备的使用环境。

　　建模过程中需要注意几个细节：一是滚道的曲率半径需要与滚动体直径匹配，通常滚道曲率半径取滚动体半径的1.03到1.05倍，保证滚动体与滚道的接触应力在合理范围内；二是包胶层与金属外圈的结合面需要设计周向的防滑凹槽，增大粘接面积，避免长期使用后包胶层脱胶；三是内圈与外圈的密封槽尺寸需要适配标准接触式橡胶密封圈，防止外界粉尘、水汽进入滚道内部，延长轴承的使用寿命。在实际选型替换时，需要确认轴承的径向游隙，带包胶层的轴承因为外圈有弹性层，装配后的径向游隙会比纯金属轴承稍大，需要根据实际的载荷大小、转速高低选择合适的游隙组别，避免游隙过大导致旋转精度下降，或是游隙过小导致运行温升过高。另外，包胶层的轴向宽度通常比金属滚道部分稍宽，这样在承受轴向轻微窜动的时候，包胶层可以先与安装座的端面接触，避免金属端面直接硬碰撞，起到轴向缓冲的作用。对于需要经常拆装的应用场景，包胶层的外径设计可以稍带微小的导入锥度，方便将轴承压入安装孔，同时避免压装过程中刮伤包胶层表面，影响装配后的同轴度。
