这款抱紧式刚性联轴器主要用于两根同轴布置的传动轴之间的扭矩传递,常见于小型输送设备、实验台架、轻工机械、3D打印运动机构以及低转速精密传动场景中。与弹性联轴器不同,该结构没有挠性元件,依靠刚性本体直接连接两端轴系,因此在对中良好、冲击载荷较小的工况下,能够保持较高的传动刚性和准确的角同步关系。

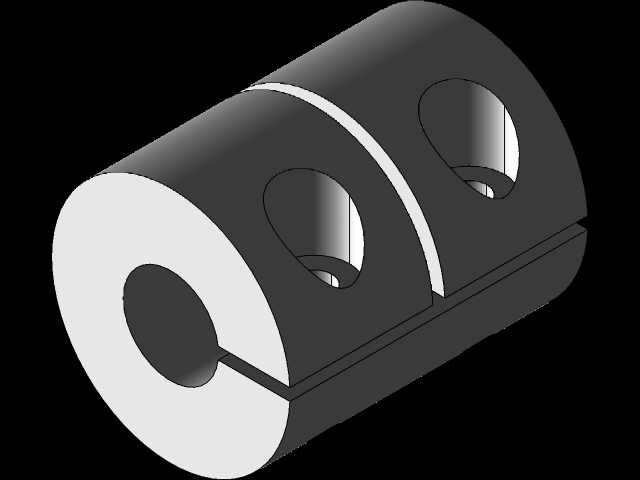

从结构上看,零件整体为圆柱套筒形式,中部设置一道贯通的剖分缝,使套筒具备一定的弹性夹紧能力。两端分别加工出与传动轴配合的内孔,孔径规格对应5mm与8mm,可连接不同直径的输入轴和输出轴。套筒外圆上布置有两组径向锁紧螺纹孔,螺钉从外部旋入后,一方面可通过剖分缝收缩抱紧轴面,另一方面螺钉端部可顶紧轴上的平面或键槽位置,进一步限制轴向窜动和周向相对转动。这种设计兼顾了夹紧连接与顶丝固定的特点,装配时不需要对轴端进行复杂加工,也便于在检修或调整时快速拆装。

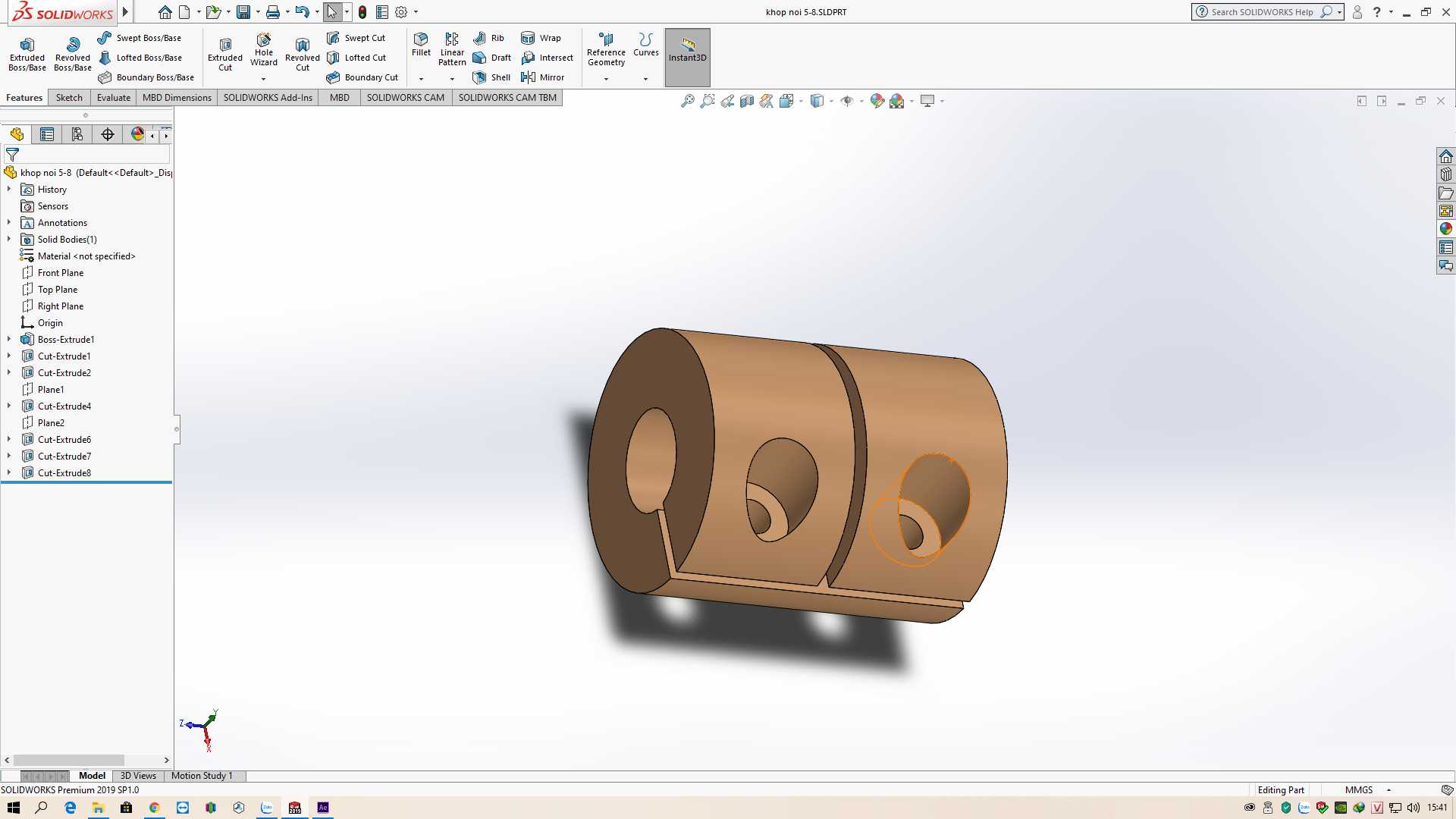

建模时需要重点控制内孔同轴度、剖分缝位置以及螺纹孔与内孔的相交关系。内孔是装配基准,若两端孔轴线偏差过大,实际使用中会给轴和轴承带来附加弯矩,造成发热、振动甚至轴端疲劳。剖分缝宽度不宜过大,缝宽过大会降低套筒闭合后的接触刚度;缝宽过小则可能在螺钉锁紧时出现两侧面提前贴合,导致内孔无法有效抱紧轴径。径向螺纹孔通常对称布置在两端轴段对应的外圆位置,孔轴线应穿过套筒中心,以保证锁紧力方向指向轴心。
外形边界方面,该联轴器外径为20mm,总长为25mm,属于紧凑型传动件。选型时除核对两端孔径外,还应确认轴伸入长度、外圆回转空间以及螺钉锁紧所需的操作空间。由于套筒外径较小,在靠近机架、护罩或其他运动部件安装时,要预留扳手空间,避免装配后无法拧紧螺钉。若设备转速较高,还应考虑圆柱外圆的动平衡影响,尽量保证两端夹紧力一致。
该类联轴器适用于载荷平稳、两轴对中精度较高的场合。对于存在明显平行偏差、角偏差或频繁正反转冲击的轴系,刚性套筒会把偏差直接转化为轴承载荷,此时应重新评估轴系布置或改用挠性联轴器。在实际三维设计中,可将该件作为标准传动元件纳入装配体,校核轴端插入深度、螺钉干涉范围和联轴器外圆安全间隙,从而保证传动链路在紧凑空间内稳定运行。
