AMIMONCONNEX迷你高清无线发射装置

　　这套三维结构对应影视航拍与万向节视频链路中的紧凑型无线发射端，核心任务是把相机端采集的高清影像实时回传至地面接收系统，常见于多旋翼航拍平台、车载跟拍云台、手持稳定器以及小型电影摄制组的现场无线监看链路。实际装机时，发射端通常布置在云台横臂或机身顶部靠近相机输出接口的位置，既要缩短HDMI等视频线缆长度，又要避开电机电调的电磁干扰区，因此外形尺寸控制和安装孔位布局直接决定整机布线难度。

　　从结构思路看，迷你化并不是单纯缩小外壳，而是在散热、接口强度、天线布置和重量之间做平衡。设备正面与侧面保留视频输入、供电和状态指示区域，壳体边缘做倒角处理，便于在狭窄云台空间内穿装；底部或侧部预留安装面，可通过减震垫、压板或标准螺孔固定到碳纤板、铝合金支架上。建模时需要把接口插拔空间、线缆最小弯曲半径以及天线转动或避让范围一并纳入装配边界，否则现场容易出现插头干涉、天线被机架遮挡、维护时无法拆装等问题。

　　在万向节应用中，发射端重量会影响云台配平，重心偏离旋转轴越远，电机保持力矩和画面稳定余量越受影响。因此该类装置通常采用低矮长方体轮廓，内部电路板、射频模块和接口座按重量与信号路径分层布置：靠近视频源一侧安排输入接口，射频输出端尽量靠外并减少遮挡，散热面贴合金属壳体或导热垫，利用外壳扩大热交换面积。外壳上的筋条、凸台和螺钉柱不只服务于外观，更多承担PCB支撑、接口抗拔和跌落防护作用。

　　工程选型阶段，还需结合载机平台核对安装边界。固定孔间距、壳体高度、插头伸出长度、天线接头位置都应与云台机架进行干涉检查；设备周围要保留散热通道，不能被电池、图传线或减震球完全包覆。对于车载、摇臂等振动较大的场景，安装面应避免悬臂受力，接口线缆设置松弛弯弧并在线卡处固定，减少插拔端随振动反复弯折。

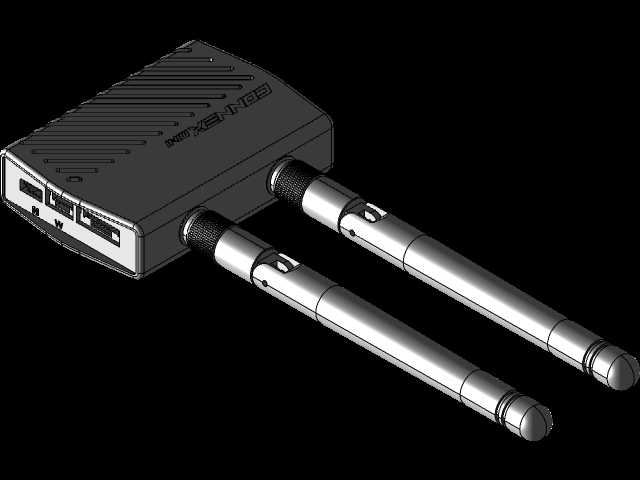

　　该模型把迷你发射机的壳体、接口区、固定结构和外部轮廓完整表达出来，可用于航拍平台布局校核、云台配重评估、支架设计以及无线图传系统装配演示。结构设计者能够据此判断设备与相机、机架、天线和线缆之间的空间关系，在方案阶段提前处理散热、屏蔽、安装和维护问题，使高清无线发射端在轻量化拍摄系统中保持稳定可靠的视频传输能力。
